Getriebe und Flaschenzug kombiniert Antrieb neu gedacht: Gleiche Power – weniger Kraft

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

Franke GmbH

invenio AG

Die Kombination aus Getriebe und Flaschenzug ermöglicht eine effiziente Antriebslösung: Durch Verringerung der Zugkraft und effektive Übertragung der Bewegung ermöglicht das System die Nutzung von Generatoren mit weniger Eingangsenergie. Wie es zur Entwicklung kam und was der Erfinder dazu sagt.

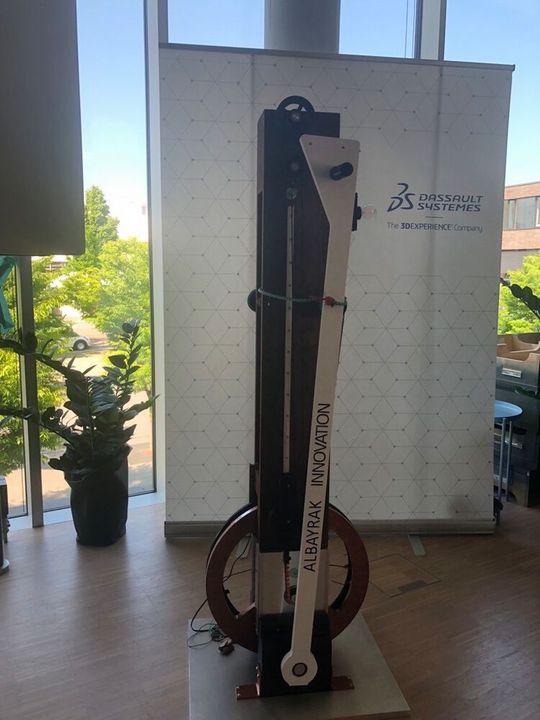

Viele Erfolgsgeschichten haben ihren Anfang in einer Garage. Vermutlich eignet sich eine Garage zum einen besonders, weil sie Tüftlern und Makern beste Voraussetzungen zum Basteln und Experimentieren bietet; zum anderen fehlt anfangs ja oft das Budget für mehr. Auch Oguzhan Albayrak begann 1995 in einer Garage an seiner Idee eines neuartigen Fahrradantriebs zu arbeiten – häufig hörte er, dass seine Idee nicht funktionieren könne. Albayrak tüftelte weiter und entwickelte im Laufe der Zeit verschiedene Produkte, zum Beispiel eine vertikale Situp-Bank für Fitnessstudios oder auch das E-Trike Uready mit besonderer Neigetechnik.

Doch an seiner Idee eines effizienten Antriebs hielt er weiter fest. Anstatt aufzugeben, entwarf und baute Oguzhan Albayrak in seiner Garage den ersten Fahrradantrieb basierend auf einem Flaschenzug.

Der Clou: trotz des simplen Aufbaus erhält man mit dem Antrieb gleich viel Leistung, obwohl weniger Kraft aufgewendet werden muss. Heute entwickelt der Heilbronner Tüftler immer weiter. „Bereits in meiner Lehre in der Automobilbranche war Stillstand keine Option“, erklärt Oguzhan Albayrak. „Alles unterliegt dem KVP, dem kontinuierlichen Verbesserungsprozess. Und es gibt immer etwas zu verbessern, das treibt mich an.“

Wie der neue Antrieb funktioniert

Über die Jahre konnte sich Oguzhan Albayrak immer mehr Wissen aneignen und profunde Erfahrungen insbesondere im Bereich Energiegewinnung sammeln. Dies führte auch zu seiner neuesten Entwicklung, die er im Rahmen einer Veranstaltung auf dem dem Campus-Founders-Gelände in Heilbronn vorgestellt hat und die er wie folgt beschreibt:

Wie die Antriebsvorrichtung aufgebaut ist

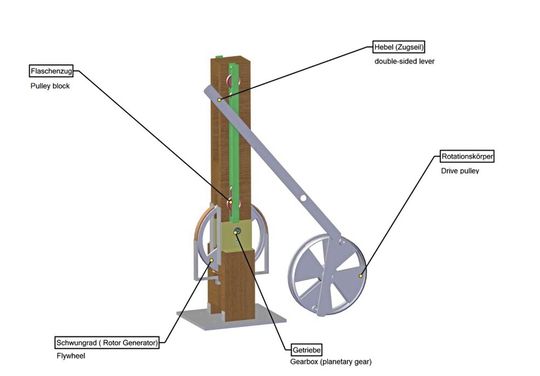

Dem Erfinder zufolge ist seine zum Patent angemeldete Lösung so aufgebaut:

• Das Getriebe, das mehrere Doppelstirnzahnräder verwendet, dient dazu, die Geschwindigkeit und den Weg zu erhöhen. Wenn das Ritzel eine Umdrehung macht, dreht sich die Schwungscheibe beispielsweise zehnmal, wodurch eine größere Bewegung und Energieübertragung erreicht wird.

• Der Flaschenzug spielt eine entscheidende Rolle, indem er die Zugkraft reduziert, die zum Antrieb des Generators erforderlich ist. Durch die Verwendung von mehreren Rollen verteilt der Flaschenzug die Zugkraft auf eine größere Fläche, wodurch der erforderliche Aufwand verringert wird. Dadurch kann ein kleinerer Motor oder eine geringere Eingangsleistung verwendet werden, um den Generator anzutreiben.

• Durch die Kombination von Getriebe und Flaschenzug wird die Effizienz des Systems verbessert. Die Verringerung der Zugkraft ermöglicht eine leichtere Bedienung und senkt den Energiebedarf.

• Gleichzeitig ermöglicht das Getriebe eine effektive Übertragung der Bewegung und erhöht die Leistung, die auf den Generator übertragen wird.
