Sicherer Absturz aus 80 Metern dank zuverlässigem Steuerungssystem

| Redakteur: Sandra Häuslein

Im freien Fall aus 80 Metern Höhe – wer den Freizeitpark Gröna Lund in Stockholm besucht, kann das ausprobieren. Damit das Abenteuer auf dem Freifallturm Fritt Fall unfallfrei abläuft, wurde kürzlich die komplette Steuerung erneuert. Auch Leitungen von Lapp spielen dabei eine Rolle.

Firmen zum Thema

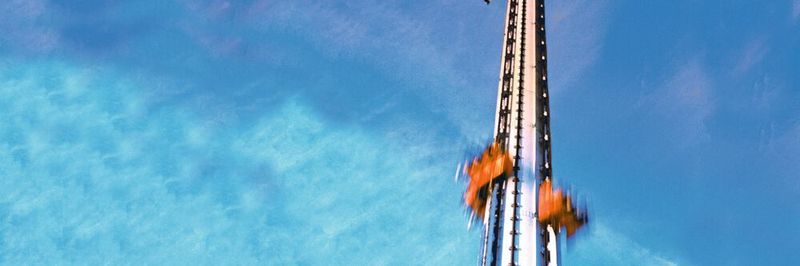

Von null auf 100 km/h in knapp drei Sekunden: das schafft man im Freifallturm Fritt Fall im schwedischen Freizeitpark Gröna Lund. Steuer- und Datenleitungen von Lapp sorgen für die Signalübertragung.
Von null auf 100 km/h in knapp drei Sekunden: das schafft man im Freifallturm Fritt Fall im schwedischen Freizeitpark Gröna Lund. Steuer- und Datenleitungen von Lapp sorgen für die Signalübertragung.
( Bild: Gröna Lund )

Das ist definitiv nichts für schwache Gemüter. Zuerst werden die Insassen des Fritt Fall in 80 Meter Höhe katapultiert – drei Meter pro Sekunde –, um nach kurzem Halt ins Bodenlose zu stürzen. Die Beschleunigung ist atemberaubend: von null auf mehr als hundert Stundenkilometer in weniger als drei Sekunden. Bis zu 4000 Besucher holen sich Tag für Tag das Gefühl des freien Falls auf der größten Attraktion des Freizeitparks Gröna Lund auf der Insel Djurgarden in Stockholm.

Eine noch härtere Variante bietet die Gondel Fritt Fall Tilt. Sie neigt sich vor dem Fall um 20 Grad nach vorn. Nervenstärke verlangt der Absturz vor allem, weil die starken Magnetbremsen erst kurz vor dem drohenden Aufprall zupacken und die Insassen samt Gondel mit 3,5-facher Erdbeschleunigung abbremsen.

Mehr als zwei Jahrzehnte ohne Unfall hat der Freifallturm Fritt Fall mittlerweile hinter sich. Nun wurde er einer Generalüberholung unterzogen.
Mehr als zwei Jahrzehnte ohne Unfall hat der Freifallturm Fritt Fall mittlerweile hinter sich. Nun wurde er einer Generalüberholung unterzogen.
( Bild: Gröna Lund )

20 Jahre Freifallturm

Mehr als zwei Jahrzehnte ohne Unfall hat der Fritt Fall Power Tower, wie er zunächst hieß, mittlerweile hinter sich. Zunächst als reiner Aussichtsturm erbaut, wo sich die Stockholmer schon im 18. Jahrhundert vergnügten, war er 1997 zur größten Attraktion des Parks umgerüstet worden.

Auch wenn Gröna Lund von Oktober bis März geschlossen hat, sind 20 Jahre im rauen schwedischen Klima eine lange Zeit. Deshalb und um den Passagieren weiterhin höchste Sicherheit zu bieten, hat der Betreiber des Freizeitparks, die Gröna Lund Tivoli AB, den Fritt Fall im Winter 2017/18 einer Generalüberholung unterzogen.

Steuerungssystem und sämtliche Leitungen erneuert

Dabei wurden das komplette Steuerungssystem und sämtliche Leitungen erneuert. Denn sie müssen nicht nur hohen mechanischen Belastungen trotzen, sondern auch Regen, Sonnenlicht und Nagetieren standhalten. Bei der Generalüberholung waren die neuesten Sicherheitsstandards verpflichtend. Diesen strengen Standards hatten alle beteiligten Hersteller gemäß der geltenden Maschinendirektive zu folgen. So kommen unter anderem Zwei-Kanal-Sensoren zum Einsatz. Sollte ein Sensor ausfallen, bieten sie eine Redundanz.

Jesper Frantzén ist Leiter der Elektrikabteilung von Gröna Lund. Als er einen zuverlässigen Lieferanten für die neuen Verbindungssysteme suchte, nahm er mit Fredrik Gustafsson von Lapp Miltronic AB in Nyköping Kontakt auf. Mit ihm hatte er schon bei einigen kleineren Projekten zusammengearbeitet. So hatte er für die Renovierung anderer Attraktionen wie der Achterbahn Insane mit seitlich angebrachten, voll rotierenden Sitzen, für den Fallturm Ikaros mit seinen Kopfüber-Sitzen oder den rotierenden Oktopus Bläckfisken unter anderem Industriestecker Epic Signal M23 sowie Leitungen wie H01N2 und Ölflex Crane geordert.

Fertig konfektionierte Steuer- und Datenleitungen

Und weil Jesper Frantzén und seine Kollegen im Freizeitpark „sehr zufrieden“ waren, bekam Lapp Miltronic, das seit 2008 zu LAPP gehört, auch den Zuschlag, als es um die neue Steuerung des Fritt Fall ging. Lapp Miltronic lieferte alle benötigten Produkte in mehreren Tranchen nach einem strikten Zeitplan, weil der Einbau der Leitungen die anderen Renovierungsarbeiten möglichst wenig stören sollte.

Im ersten Schritt wurden die Steuerleitungen getauscht, dann die Datenleitungen. Um bei der Installation möglichst schnell zu sein, entschied sich Frantzén dafür, fertig konfektionierte Leitungen zu ordern. LAPP Miltronic kürzte sie deshalb gleich auf die passende Länge und rüstete sie mit den erforderlichen Steckverbindern aus.

Sensorsignale für die Steuerung

Die Leitungen übermitteln Signale induktiver und anderer Sensoren sowie von Endschaltern an die zentrale Steuerung. Diese steuert Magnetventile, Antriebe und weitere Komponenten.

Im Fritt Fall hat Gröna Lund Tivoli AB zahlreiche verschiedene Leitungen von Lapp verbaut. Die Ölflex Classic 400 P ist das „Arbeitspferd“. Das Kontroll- und Leistungskabel verbindet die Anschlussboxen der Sensoren, Endschalter und Stromschienen sowie die Stromversorgung der Zylinder und übermittelt die Signale zu den Steuerpulten. Nicht zu vergessen: Sie ist Öl- und UV-resistent. Das ist wichtig, weil einige Abschnitte der Leitungen im Freien liegen und dem Tageslicht ausgesetzt sind. Die Leitung ist feindrähtig nach Klasse 5 und hält damit Vibrationen sehr gut aus.

Außerdem stecken im Fritt Fall folgende Leitungen: Ölflex Servo FD 798 CP für den Encoder des Liftmotors, Ölflex FD 855 P in den Steuerpulten, Etherline H Flex Cat.5e in den Steuerpulten, Ölflex Servo 2YSLCYK-JB 3X95+3G16 BK für die Stromversorgung der Liftmotoren und ihrer Kühlventilatoren mit 75kW/150A.

Leitungen vom Sockel bis zur Turmspitze

Die Leitungen sind allesamt so robust, dass sie Regen und UV-Licht über viele Jahre schadlos überstehen. Außerdem sind sie ölbeständig, und einige verfügen zusätzlich über einen Nagetierschutz. Die Leitungen verbinden die Steuerpulte des Operators im Sockel des Turms mit dem Maschinenraum auf der Spitze. Sie wurden im Aufzugsschacht im Inneren des Turms über Leitern nach oben gezogen. Ersetzt wurden übrigens bei der Überholung auch alle Schaltschränke und Steuerpulte.

Jesper Frantzén ist hoch zufrieden: „Dank der vorzüglichen Zusammenarbeit mit Lapp erfüllt der Fritt Fall auch in Zukunft allerhöchste Sicherheitsstandards. Und unsere Gäste können sich in der Warteschlange auf ein entsetzliches Vergnügen freuen.“
