Engineering Schaltanlagen effizient verdrahten

| Redakteur: Lilli Bähr

Im Zuge der neuen Eplan-Plattform 2.7 will der Hersteller die Verdrahtung von Schaltanlagen effizienter machen. Die neue Version von Eplan Smart Wiring steht jetzt als Web-Server-Client-Lösung zur Verfügung. QR-Codes erlauben den schnellen Zugriff auf das passende Projekt und ein optionales Monitoring-Tool bietet Produktionsleitern Echtzeit-Indikatoren für die Fertigungsoptimierung. Außerdem lässt sich die Aderketten-Zugehörigkeit einer Verbindung darstellen.

Firmen zum Thema

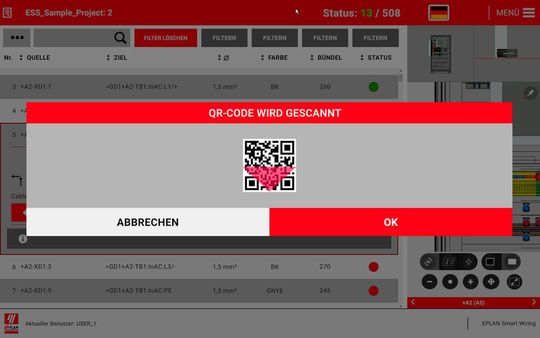

Mit Eplan Smart Wiring 2.7 scannt der Anwender einen bereitgestellten QR-Code mit Informationen zum Projekt und Speicherort auf dem Server und das zum Auftrag gehörende Projekt wird direkt geöffnet.
Mit Eplan Smart Wiring 2.7 scannt der Anwender einen bereitgestellten QR-Code mit Informationen zum Projekt und Speicherort auf dem Server und das zum Auftrag gehörende Projekt wird direkt geöffnet.
(Bild: Eplan)

Die neue Version 2.7 von Eplan Smart Wiring ist jetzt verfügbar. Kernfunktionalität der Software ist die systemgestützte einfache Verdrahtung von Schaltanlagen. Die Software, die bislang nur lokal auf einem Endgerät verwendbar war, ist jetzt auch auf einem zentralen Web-Server mit Client-Anwendungen für alle Benutzer einsetzbar. Damit sollen sich Projektdaten zentral bereitstellen, bearbeiten, sichern und archivieren lassen. Mehrere Anwender können gleichzeitig auf ein Projekt zugreifen und parallel die Daten bearbeiten. Vorteilhaft ist dies, wenn mehrere User eine Anreihung von Schaltschränken bearbeiten oder ein Auftrag mehrere identische Schaltschränke umfasst. Auch das Hosting der Benutzereinstellungen wird erleichtert: Mit der zentralen Web-Server Installation sollen sich Programmeinstellungen wie Farben der Benutzeroberfläche oder Arbeitsverzeichnisse für jeden User individuell definieren und zentral speichern lassen. Verbindet sich der Eplan-Smart-Wiring-Client mit dem Webserver, werden die zuletzt vom Anwender definierten Einstellungen und Projektdaten automatisch geladen.

Einfacher Projektstart per QR-Code

Die Bereitstellung der Projektinformationen erfolgt jetzt mit QR-Code-Unterstützung. Der Anwender scannt einen bereitgestellten QR-Code mit Informationen zum Projekt und Speicherort auf dem Server. Das zum Auftrag gehörende Projekt wird daraufhin geöffnet. So soll die zeitaufwendige und fehleranfällige Suche nach dem richtigen Projekt sowie die manuelle Navigation durch Verzeichnisse auf dem Rechner oder Server entfallen. Zudem wurde die Eigenschaftsanzeige für Verbindungen erweitert. Neue Detailinformationen sind Verbindungsbezeichnung, Aderendbehandlung, Drahttyp sowie Verbindungskommentare. Diese Zusatzinformationen unterstützen laut Eplan die Fertigung bei der fachgerechten Produktion, Konfektionierung und Installation.

Bildergalerie

Monitoring der Prozessinformationen

Eplan Smart Wiring Monitor ist ein Werkzeug mit Status- und Prozessfortschritt-Informationen. Das Tool ist separat installierbar und bietet Zugriff auf aktuelle Daten der Smart-Wiring-Projekte in der Fertigung. Unternehmen profitieren laut Hersteller von einem Überblick über den Projektstatus ebenso wie den Fertigungsfortschritt. Beispielsweise kann mit diesen Daten ein Vergleich zu den Soll-Daten herangezogen werden. Produktionsleiter erhalten Echtzeit-Indikatoren, um die Fertigungsprozesse zu optimieren. Das Tool soll zur Qualitätssicherung und –steuerung dienen. Personen- oder leistungsbezogene Daten werden laut Hersteller nicht in Eplan Smart Wiring erfasst.

Verdrahtungsmodi für Verbindungen in Aderketten

Die Darstellung der Verbindungsliste umfasst jetzt neben Quelle und Zielinformationen bzw. Bündelzugehörigkeit optional auch die Darstellung der eindeutigen Verbindungsbezeichnung aus Eplan. Neu ist ebenfalls die Listendarstellung im Aderketten-Modus. Das erlaubt ein Filtern und Sortieren der Verbindungsliste nach Aderketten. Die Informationen kommen entweder aus dem Eplan-Projekt oder werden bei Excel-basierten Verbindungslisten in der Excel-Datei hinterlegt. Mit der Darstellung der Aderketten-Zugehörigkeit einer Verbindung erfüllt Lösungsanbieter Eplan eine der zentralen Kundenanforderungen in der Verdrahtung von Schaltschränken.

Neue Clip-Ebene im Grafikbereich

Bei der Verdrahtung wird der Anwender wie gewohnt mittels 3D-Montageaufbaugrafik unterstützt, in der die Verlegewege aller Verbindungen – u.a. der Aderkette – visualisiert werden. Mit der neuen Clip-Ebene können User Komponenten eines Schaltschranks ausblenden, die andere Komponenten oder Verbindungen verdecken. Versperrt beispielsweise ein in die Tür eingebautes Klimagerät den freien Blick auf die Montageplatte und die darauf befindlichen Verbindungen, so soll es mittels der verschiebbaren Clip-Ebene ganz einfach ausgeblendet werden. (lb)
