Rückstromverteiler

Rückströmendes Öl im Tank beruhigen

| Redakteur: Sandra Häuslein

Rückstromverteiler beugen der Bildung von Ölschaum vor und reduzieren Behältergeräusche. Zudem sollen die Rückstromverteiler von Stauff eine ideale Ergänzung zu Rücklauffiltern mit Gewindeauslauf sein. Sie werden mittels BSP- oder NPT-Innengewinde direkt an die Rücklaufleitung oder den Filtertopf des Filtergehäuses angeschlossen.

Firma zum Thema

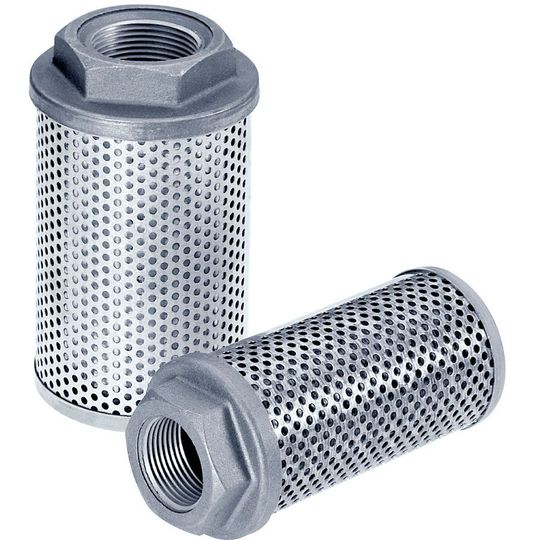

Das Bild zeigt Rückstromverteiler aus Stahl mit perforierten Auslaufbereichen.
Das Bild zeigt Rückstromverteiler aus Stahl mit perforierten Auslaufbereichen.
(Bild: Walter Stauffenberg)

Die bedarfsgerechte Auslegung eines Behälters ist eine der Grundvoraussetzungen für einen störungsfreien Betrieb von Hydrauliksystemen. Denn ein gut konstruierter Tank versorgt nicht nur die Anlage mit der ausreichenden Menge an Druckflüssigkeit; er verhindert durch geeignete Maßnahmen (z.B. dem Einsatz von Einfüll- und Belüftungsfiltern und ausreichender Tankvorspannung) gleichzeitig, dass Feststoffverschmutzung, Wasser und Luft in das Öl gelangen und die Funktionsweise empfindlicher Komponenten beeinträchtigen. Dies hat nicht selten den Austausch betroffener Bauteile zur Folge, was häufig mit kostenintensiven Stillständen und unplanmäßigen Ölwechseln verbunden ist.

Ein weiterer, nicht zu unterschätzender Faktor ist darüber hinaus Oberflächenschaum, der sich beim unkontrollierten Rückströmen von Hydrauliköl aus der Rücklaufleitung in den Tank bilden und als Luft-in-Öl-Dispersion eine Reihe von Betriebsproblemen im gesamten System verursachen kann. Dazu gehören Effizienzverluste bei der Nutzung der eingesetzten Energie, das Auftreten von Betriebsstörungen und die Verkürzung der Lebensdauer des Öls. Dies kann zu einem spürbaren Ölverlust aufgrund von Überschäumungen führen. Durch Kavitation in der Pumpe, was im Extremfall zum Totalausfall und damit zum Anlagenstillstand führen kann, nimmt außerdem die Geräuschentwicklung im System drastisch zu.

Rückstromverteiler ergänzen Rücklauffilter mit Gewindeauslauf

An dieser Stelle kommen Rückstromverteiler der Baureihe SRV von Stauff ins Spiel: Die Konstruktion der Bauteile basiert auf zwei konzentrischen Stahlrohren, deren perforierte Auslaufbereiche versetzt zueinander angeordnet sind und das rückströmende Öl so verlangsamen und effektiv beruhigen. So soll der Bildung von Ölschaum vorgebeugt und Behältergeräusche dauerhaft reduziert werden. Bei kleineren Tanks soll außerdem ein Aufwirbeln von Bodenablagerungen wirkungsvoll vermieden werden.

Laut Stauff bilden Rückstromverteiler eine ideale Ergänzung zu Rücklauffiltern mit Gewindeauslauf und werden mittels BSP- oder NPT-Innengewinde direkt an die Rücklaufleitung oder den Filtertopf des Filtergehäuses angeschlossen. Die Positionierung erfolgt vollständig unterhalb des Mindest-Flüssigkeitspegels des Behälters und idealerweise mit der geschlossenen Fläche des äußeren Stahlrohrs zur Pumpen-Saugseite weisend.

Rückstromverteiler von Stauff sollen sich für maximale Betriebsdrücke bis 20 bar (in der Rücklaufleitung) eignen und erforderliche Volumenströme bis 950 l/m lückenlos abdecken. (sh)
