Hochleistungskunststoff

PEEK-Polymer für HPHT (High Pressure High Temperature)-Steckverbinder

| Redakteur: Dorothee Quitter

Rampart Products hat gemeinsam mit Victrex neue, für hohen Druck ausgelegte, drehbare Steckverbinder auf Basis von Victrex-PEEK-Polymeren entwickelt und unter echter Bohrumgebung getestet.

Firma zum Thema

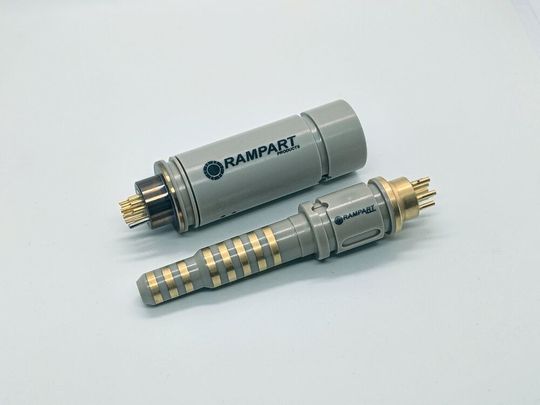

Von Rampart spezifizierte Victrex-PEEK-Polymere für neue drehbare HPHT-Steckverbinder für Ölfeldbohrgeräte.
Von Rampart spezifizierte Victrex-PEEK-Polymere für neue drehbare HPHT-Steckverbinder für Ölfeldbohrgeräte.
(Bild: Rampart)

Zu den Anforderungen an den Konnektor zählen über die HPHT (High Pressure High Temperature)-Eigenschaften hinaus eine geringe Anfälligkeit für Bruchschäden während der Montage, die Kompatibilität mit Industriestandards und ein wettbewerbsfähiger Verkaufspreis.

Herkömmlicherweise wird bei drehbaren Steckverbindern eine gefräste und anschließend zusammengesetzte Konstruktion verwendet, die Draht- und Lötverbindungen enthält. Dieser Ansatz kann zu einem strukturell schwachen System mit geringer Stoß- und Vibrationsfestigkeit führen. Der drehbare männliche Steckverbinder von Rampart Products auf Basis des Victrex- PEEK-Blends ist eine vollständig spritzgegossene Baukastenlösung, die strukturell viel stärker ist, keine internen Draht- oder Lötverbindungen aufweist, die bei Stößen oder Vibration versagen können, und weniger Komponenten besitzt. Als zusätzlichen Vorteil bildet das modulare, spritzgegossene Design ein integriertes Hochdruckschott. Der weibliche drehbare Steckverbinder besitzt ein semimodulares Gehäuse, kommt ebenfalls ohne Draht aus und erlaubt es Rampart, eine Hochdruckdichtung an der Gehäuseschulter anzuspritzen, wohingegen innen eine gefräste Lösung zur einfachen Montage zum Einsatz kommt.

Der neue drehbare Steckverbinder von Rampart wurde für Temperaturen von 200 °C (rund 400 °F) und Drücken von etwa 1.380 Bar (über 20.000 PSI) entwickelt und bietet eine zuverlässige elektrische Verbindung, während teure Sensoren und Elektronik geschützt werden. (qui)
