Energieführung Noch mehr Leitungen in Sekundenschnelle einlegen

Igus hat sein Angebot an dreidimensionalen Energieketten weiter ausgebaut und eine neue Baugröße der leichten Trieflex TRLF vorgestellt. Mit 125 mm Nenndurchmesser ist diese die größte im Programm, wodurch sich noch mehr Leitungen und Schläuche sicher führen lassen sollen. Die E-kette für Torsionsbewegungen soll durch sehr schnelle Montage und Demontage überzeugen, was Stillstandzeiten deutlich verkürzt.

Firmen zum Thema

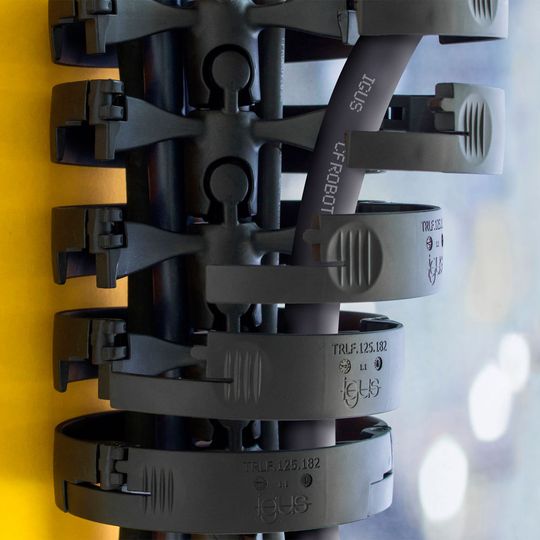

Auch am Roboter montiert soll sich die Triflex TRLF jederzeit schnell und einfach öffnen lassen, was den Austausch von Leitungen oder die komplette Neubefüllung erleichtert.
Auch am Roboter montiert soll sich die Triflex TRLF jederzeit schnell und einfach öffnen lassen, was den Austausch von Leitungen oder die komplette Neubefüllung erleichtert.
(Bild: Igus)

Industrieroboter sind heute aus der Montage nicht mehr wegzudenken, da sie viel Arbeit und Zeit sparen. Damit dies auch bei der Ausrüstung der Roboter selber gewährleistet werden kann, hat Igus die dreidimensionalen Energieketten Trieflex TRLF entwickelt, die nun in neuer Baugröße verfügbar sind. Das ‚L‘ in der Produktbezeichnung steht für ‚leicht‘, da durch das offene Design der einzelnen Glieder Material eingespart wird, die Leitungen und Schläuche gleichzeitig aber sicher geführt werden sollen. Das ‚F‘ steht für ‚flip open‘ und erklärt den Mechanismus: „Jedes einzelne Kettenglied verfügt über drei schwenkbare Öffnungsstege, die jederzeit per Hand oder Schraubendreher geöffnet und aufgeklappt werden können“, erklärt Harald Nehring, Prokurist E-kettensysteme bei Igus. „Dies erleichtert das Befüllen mit großen Leitungsdurchmessern oder Schlauchpaketen deutlich.“ Mit der neuen Baugröße TRLF.125 mit einem Nenndurchmesser von 125 mm können laut Hersteller auch dicke und/oder steife Schläuche oder eine hohe Anzahl von Einzelleitungen schnell und einfach eingelegt werden.

Schnell montiert, sicher geführt

Durch das Verzichten auf durchgehende Tragelemente wie Stahlseile oder Federelemente soll das Zusammen- und Auseinanderbauen der Trieflex TRLF ebenso leicht gehen wie die Befüllung. Jederzeit lässt sich die Kette verlängern, indem sich neue Glieder an den Kugelgelenken mit leichtem Druck einrasten lassen. Per Drehung der Kettenglieder und wenig Kraftaufwand soll sich die Kette so leicht per Hand kürzen lassen.

Dabei ist die Trieflex TRLF jedoch stabil genug, um verschiedene Leitungen für Energie, Daten und Medien gleichzeitig zu führen. Durch das dreigeteilte Innenaufteilungsprogramm, einen definierten Mindestbiegeradius und eine Torsion von ca. ±200° pro Meter Kette soll eine sichere Führung gewährleistet und ein ‚Zudrehen‘ der Leitungen und Schläuche verhindert werden.

Motek 2016: Halle 4, Stand 4310
