Strömungssensoren Neue Strömungssensoren mit IO-Link

| Redakteur: Jan Vollmuth

IPF Electronic hat sein Portfolio an IO-Link-fähigen Lösungen mit Strömungssensoren erweitert. Die neuen Sensoren SL430020 eignen sich für alle Anwendungen, in denen die Geschwindigkeit bzw. das Vorhandensein von Luftströmen oder die Lufttemperatur ermittelt werden muss.

Firmen zum Thema

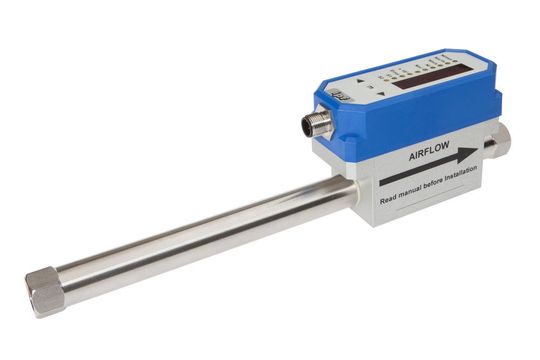

Mit den SL430020 stellt ipf electronic neue Strömungssensoren mit IO-Link vor. Über die IO-Link-Schnittstelle können die Lösungen direkt mit einer SPS kommunizieren und liefern darüber hinaus wertvolle Prozess-, Diagnose- und Gerätedaten.
Mit den SL430020 stellt ipf electronic neue Strömungssensoren mit IO-Link vor. Über die IO-Link-Schnittstelle können die Lösungen direkt mit einer SPS kommunizieren und liefern darüber hinaus wertvolle Prozess-, Diagnose- und Gerätedaten.
(Bild: IPF Electronic)

Hierzu messen die Geräte von IPF Electronic die Luftströmungsgeschwindigkeit sowie Lufttemperatur in einer integrierten Messstrecke und berechnen hierbei aus der Durchflussgeschwindigkeit die Durchflussmenge und den Luftverbrauch bezogen auf einen Normzustand. Die Verbrauchsmenge wird regelmäßig in einem Zeitintervall von 15 Minuten im Sensor gespeichert.

Basierend auf dem kalorimetrischen Prinzip

Die Funktion der Strömungssensoren mit IO-Link von IPF Electronic beruht auf dem kalorimetrischen Prinzip (thermisches Messprinzip). Das beheizte Messelement des Sensors wird hierbei in eine Luftströmung eingetaucht und durch die vorbeiströmende Luftmasse abgekühlt. Ein weiteres unbeheiztes Messelement erfasst die Temperatur der strömenden Luft. Der Massenstrom wird durch die Temperaturdifferenz der beiden beschriebenen Messelemente ermittelt und elektronisch ausgewertet.

Folgende Messgrößen lassen sich mit den Neuheiten ermitteln: Strömungsgeschwindigkeit (Nm/s), Durchflussmenge (NI/min, Nm3/h), Verbrauch (NI, Nm3) und Temperatur (°C). Eine Grenzwertüberwachung kann mit den zwei Schaltausgängen als Hysterese- oder Fensterfunktion erfolgen. Alternativ lassen sich Strömungsgeschwindigkeit, Durchflussmenge und Temperatur mit dem Analogausgang (4 bis 20 mA) ausgeben, so das Unternehmen.

Konfigurieren per PC

Die Einstellungen sollen sich entweder über die Folientastatur direkt am Gerät oder mithilfe eines angeschlossenen IO-Link-Masters und entsprechender Software über einen PC vornehmen lassen.

Die programmierbaren Strömungssensoren SL430020 mit IO-Link in IP54 (Messaufnehmer in Edelstahl 1.4305) sind für Medientemperaturen von 0 °C bis 60 °C ausgelegt und können in Umgebungen mit Temperaturen von -10 °C bis 60 °C betrieben werden. Die Druckfestigkeit der Sensoren beträgt maximal 16bar. (jv)
