Von der elektronischen Zutrittskontrolle ohne permanente Stromversorgung, über modulare Befestigungslösungen für Maschinen- und Anlagenbau, bis zum ersten hygienegerechten Tragarmsystem - die Neuheiten im Bereich Konstruktionsbauteile.

1. Elektronische Zutrittskontrolle ohne permanente Stromversorgung

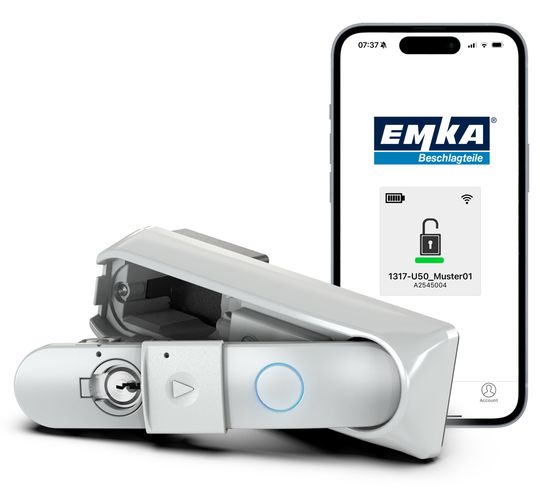

Emka bietet mit dem Outdoor-Schwenkgriff der Baureihe 1317 eine elektronische Verschlusslösung für Gehäuse im Außenbereich lässt sich per „Smart Access Key“-App öffnen, dokumentiert Griff- und Türzustände und benötigt keine permanente Stromversorgung. Betreiber von Outdoor-Gehäusen benötigen zunehmend kontrollierte und dokumentierte Zugänge, beispielsweise an passiven Netzkomponenten, Verteilergehäusen, Schaltschränken oder technischen Einrichtungen in Telekommunikations-, Energie- und Verkehrsinfrastrukturen. Diese Standorte sind häufig dezentral verteilt und nicht dauerhaft mit Strom versorgt, müssen aber für autorisierte Serviceeinsätze zugänglich bleiben. Der Schwenkgriff  der Baureihe 1317 verbindet die mobile Zutrittssteuerung mit einer autarken Energieversorgung. Er wird über die App „Smart Access Key“ geöffnet. Dabei übernimmt das Smartphone die Funktion eines digitalen Schlüssels. Die entsprechenden Berechtigungen werden über die Emka Smart Access-Technologie zentral vergeben und verwaltet. Betreiber können festlegen, ob Zugriffe dauerhaft, zeitlich begrenzt oder einmalig möglich sind. Für Serviceeinsätze an Standorten ohne stabile Netzabdeckung lassen sich außerdem zeitlich begrenzte Offline-Berechtigungen einrichten. So bleibt der Zugang planbar, auch wenn am Einsatzort keine durchgängige Online-Verbindung besteht. Ein zentrales Merkmal des Schwenkgriffs ist sein Energiekonzept. Die für die elektronische Entriegelung benötigte Energie wird erst unmittelbar vor dem Öffnungsvorgang induktiv übertragen und in einem integrierten Energiespeicher bereitgestellt. Dadurch kommt der Verschluss ohne permanente Stromversorgung und ohne zusätzliche Stromverkabelung am Gehäuse aus. Auch der regelmäßige Batteriewechsel entfällt. Das reduziert den Wartungsaufwand, insbesondere an schwer zugänglichen oder großflächig verteilten Standorten. Gleichzeitig erfasst das System nicht nur Öffnungs- und Schließvorgänge, sondern auch alle Griff- und Türzustände. Somit lässt sich nachvollziehen, wann ein Gehäuse geöffnet oder geschlossen wurde und ob der Verschluss ordnungsgemäß verriegelt ist.

2. Modulare Befestigungslösungen für Maschinen- und Anlagenbau

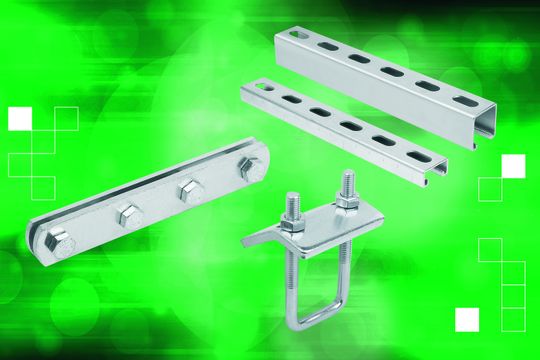

Norelem hat sein Sortiment um hochwertige C-Profil-Montageschienen mit umfangreichem Zubehör erweitert. Die Montageschienen sind in den Systemen 28 (28 x 15 und 28 x 28 mm) sowie 41 (41 x 22 und 41 x 41 mm) erhältlich. Ihre stabile C-Profil-Bauweise sorgt für hohe Biege- und Torsionsfestigkeit und nimmt Zug- und Querkräfte senkrecht zur Schienenachse sicher auf. Das System 41 verfügt zusätzlich über eine ausgeprägte Verzahnung. Gewindeplatten und Hammerkopfschrauben mit Verzahnung finden darin sicheren Halt – auch bei hohen Querlasten. Dank der zahlreichen Langlöcher in den Montageschienen können zum Beispiel Profilfüße, Hammerkopfschrauben, Gewindeplatten, Schienenverbinder, Konsolen und Trägerklemmen schnell und einfach befestigt werden. Mit passendem Zubehör entstehen universelle Installationslösungen. Bei Bedarf können die Schienen individuell gekürzt werden. Die Montageschienen sind in Standardlängen von 1.000, 2.000 und 3.000 mm verfügbar, Sonderlängen liefert Norelem auf Anfrage. Gefertigt werden die Profile aus verzinktem Stahl, was sie robust und korrosionsbeständig macht – wichtig für raue Industrieumgebungen. Typische Einsatzbereiche reichen vom Aufbau von Maschinen- und Anlagengestellen über die Befestigung von Motoren, Sensorik, Messsystemen und Aktoren bis hin zur Leitungs- und Schlauchführung für Hydraulik, Pneumatik und elektrische Verbindungen. Darüber hinaus lassen sich die Montageschienen in der Elektrotechnik (Kabeltragsysteme, Kabelkanäle, Steigetrassen), in der Sanitär-, Heizungs-, Klima- und Lüftungstechnik, in der Rohrleitungs- und Armaturenbefestigung einsetzen.

3. Schnelle Rüstprozesse mit flexiblen Aufbauhöhen

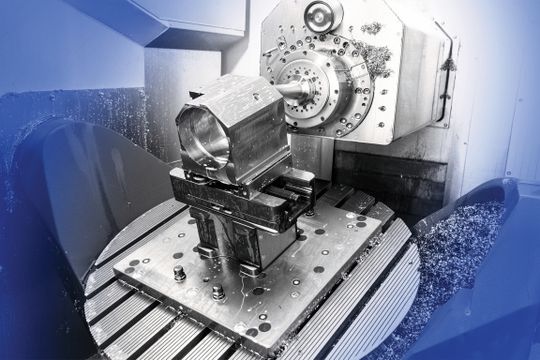

Kipp hat die Solid-Bolt-Produkte in sein Spanntechnik-Portfolio integriert und setzt damit auf ein mechanisches Nullpunkt-Spannsystem mit neuem Ansatz. Das Solid-Bolt-Konzept ermöglicht eine Adaption von Spannmitteln, Vorrichtungen und Werkstücken in Sekundenschnelle. Zum Einsatz kommen die Systeme überall dort, wo Spannmittel, Vorrichtungen oder Werkstücke häufig gewechselt werden müssen. Typische Anwendungsbereiche liegen im Werkzeug- und Formenbau, in der Zerspanung sowie in automatisierten Fertigungszellen. Auch bei der Nachrüstung bestehender Maschinen bewährt sich der innovative Ansatz der Solid-Bolt-Serie. Statt flächendeckender Integration von Nullpunktplatten werden Maschinentische punktuell mit Nullpunktbolzen ausgestattet. Das heißt, die eigentliche Nullpunkttechnik wird nur dort ergänzt, wo sie benötigt wird und das Zusammenspiel von Aufnahme und Bolzen praktisch umgekehrt. Die Mechanik wandert in die 5-Achs-Erhöhungen, während die Maschinen- oder Grundplatten vergleichsweise einfach ausgeführt bleiben. Das reduziert den konstruktiven Aufwand, spart Kosten und verringert die Aufbauhöhe. Gleichzeitig ist das System mit allen Befestigungsrastern und Maschinen kompatibel. Das Solid-Bolt-Programm bei Kipp umfasst Grundplatten sowie Nullpunktplatten mit Aufnahmen für Solid-Point 96/52 und Solid-Bolt. Ergänzt wird es durch die Variante Solid-Bolt Maxx. Parallel erweitert Kipp auch den Bereich Schraubstock-Spanntechnik um Solid-Grip 5-Achs-Zentrierspanner in verschiedenen Baugrößen.

4. Erstes hygienegerechtes und zertifiziertes Tragarmsystem

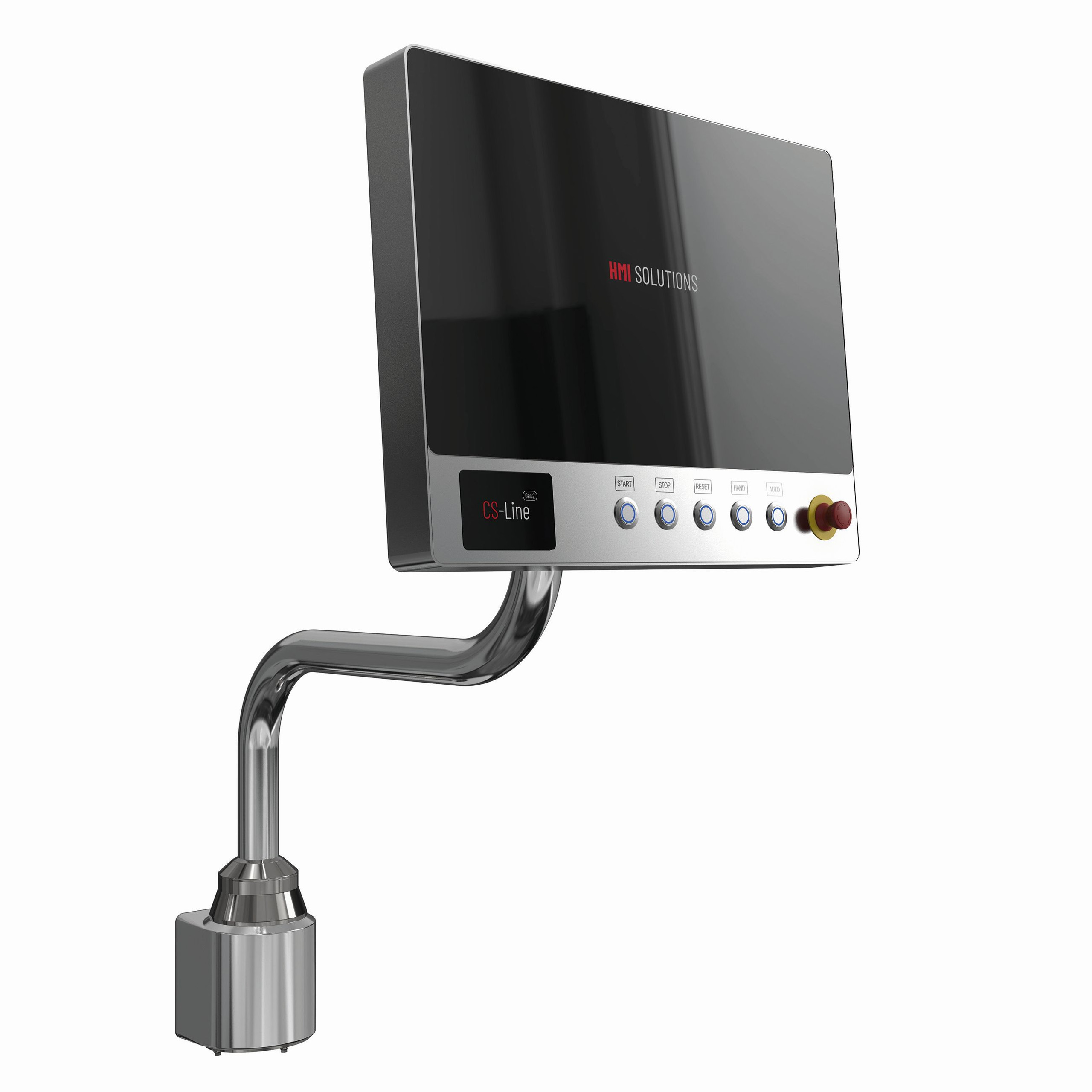

Mit dem Tragarmsystem GT-HD hat Rose sein Edelstahl-Geräteträger-Programm um eine hygienegerechte Ausführung erweitert. Der Geräteträger wurde in Anlehnung an die Vorgaben der EHEDG (European Hygienic Engineering & Design Group) sowie der Norm EN ISO 14159 konstruiert. Das Tragarmsystem ist hochdruckreinigerfest (IP69), kann Lasten von bis zu 60 kg auf 0,5 m tragen und wird mit gebogenen Edelstahlrohren mit 48 mm Durchmesser erhältlich sein. Gemäß den hohen Qualitätsstandards von Rose bestehen die Drehgelenke einen Lebensdauertest von mindestens 60.000 Bewegungszyklen mit Maximalbelastung. . Das Tragarmsystem wurde darüber hinaus von der Deutschen Gesetzlichen Unfallversicherung e.V.  für den Einsatz in hygienekritischen Anwendungen zertifizieren. Die Experten der DGUV-Prüf- und Zertifizierungsstelle Nahrungsmittel und Verpackung unterzogen das GT-HD einem Fluoreszenz-Test: Dabei wird das Tragarmsystem vollständig mit fluoreszierendem Riboflavin kontaminiert, mehrmals bewegt und im Anschluss mit Strahlwasser (IPX5) abgespült. Nach der Reinigung machten die Prüfer mithilfe von UV-Licht eventuelle Restkontaminationen sichtbar. Da keine Riboflavin-Rückstände mehr erkennbar waren, erhielt der Edelstahl-Geräteträger das DGUV-Zertifikat „Hygiene geprüft“.

5. Normenkonforme Objekttürgriffe auch für Fluchtwege

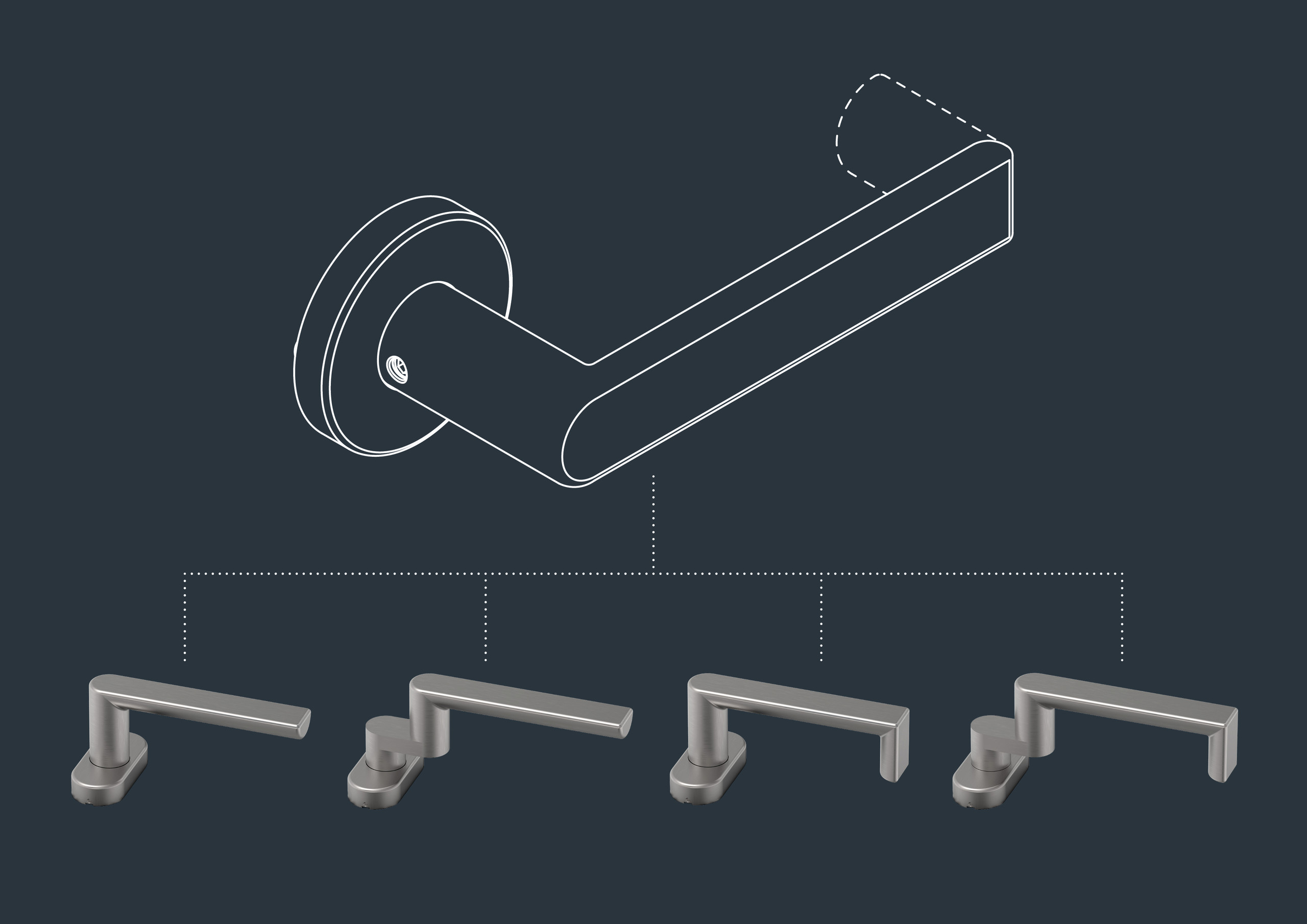

Türdrücker mit frontseitig flachem Griff gehören zur Kategorie „Klassiker“ an der Objekttür. ECO Schulte hat dieses Designs in allen einsatzspezifischen Varianten nun neu interpretiert. Eine ebenso leichte, wie elegant-zeitlose Formensprache in Edelstahl. Das Besondere an den Produkten aus Menden: Alle Beschläge entsprechen der Objektnorm EN 1906, zwei Varianten (D-380 und D-385) erfüllen auch die EN 179 und sind damit für Fluchtwege zugelassen. Bei diesen beiden Ausführungen sind die Griffe geschlossen (closed end) – das minimiert im Falle von Gebäudeevakuierungen die Gefahr des Hängenbleibens mit Kleidung. Die gekröpften Varianten D-365 und D-385 verlagern Finger und Hand optimal zur Türmitte und vermeiden damit Einklemmrisiken an Rahmenkanten. Die geschlossenen Modelle D-380 und D-385 bieten eine sichere, geschlossene Form, die Verletzungsrisiken minimiert, und sind zulässig für Notausgänge in Objektgebäuden. Technische Highlights: Die flachen Objektdrücker sind mit wartungsfreien OGL-Lagern verfügbar und können mit dem werkzeuglosen ECO Click System schnell und professionell montiert werden. Die Auswahl an unterschiedlichen Lagern bildet die Intensität des Nutzungsgrads der Tür unkompliziert ab – sie sind zwischen einer Million und 200.000 Prüfzyklen getestet – genug für ein langes und intensives Beschlags-Leben. Rund- und Ovalrosetten (für Türen mit schmalen Profilen) sind mit diesen Objektlagern ausgestattet lieferbar.
