Kabelverschraubung Montage von nur einer Schaltschrankseite ohne Kontermutter

| Redakteur: Juliana Pfeiffer

Jacob hat mit Perfect Fix eine Steck-Kabelverschraubung entwickelt, die nur noch von einer Schaltschrank- bzw. Gehäuseseite montiert werden muss.

Firmen zum Thema

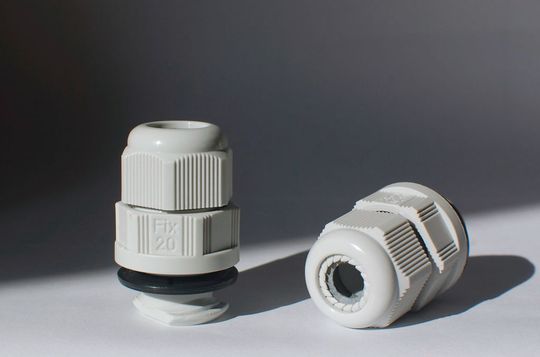

Mit der Kabelverschraubung Perfect Fix von Jacob entfällt die Montage einer Kontermutter im Gehäuseinneren. (Bild: Jacob)
Mit der Kabelverschraubung Perfect Fix von Jacob entfällt die Montage einer Kontermutter im Gehäuseinneren. (Bild: Jacob)

Das Montageprinzip der Perfect Fix Steck-Kabelverschraubung ist einfach: Einstecken, einrasten, zudrehen und fertig. Die traditionelle Befestigung mit einer Kontermutter im Gehäuseinneren entfällt damit komplett. Ein Innengewinde ist nicht mehr erforderlich. Die Perfect Fix eignet sich für Kabeleinführungen in allen Arten von Schaltschränken, im Schaltanlagenbau, in der Gebäudetechnik sowie im Kälte- und Klimaanlagenbau.

Montage oder Demontage mit der Perfect Fix geschieht in drei Schritten – und das ohne jegliches Spezialwerkzeug:

Bildergalerie

  • Die Kabelverschraubung wird von außen durch die Durchgangsbohrung gesteckt.
  • Die Befestigungsmutter wird auf dem Linksgewinde festgezogen.
  • Zum Schluss fährt der Monteur mit der passenden Leitung durch die Öffnung und die Hutmutter aus Polyamid wird festgezogen, diesmal nach rechts.

Einfach und schnell zerstörungsfrei zu lösen

Wer schon einmal an einem Schaltschrank eine Kabelverschraubung montiert hat, der weiß, dass oft die eigene Armlänge kaum ausreicht, um die Kontermutter im Schrankinneren zu fixieren. Solche „Verrenkungen“ sind nun mit der Perfect Fix nicht mehr notwendig. Wichtig auch: Die Perfect Fix lässt sich im Bedarfsfall genauso schnell und einfach wieder lösen – natürlich zerstörungsfrei.

Kein Gewinde ragt ins Schaltschrankinnere

Mit der Perfect Fix Steck-Kabelverschraubung werden die Montage- und Demontagezeiten in der Produktion und bei Wartungsarbeiten laut Hersteller um ein Vielfaches verkürzt. Insbesondere dort, wo sich die Durchgangsbohrungen an schwer zugänglichen Stellen befinden: Bei einer herkömmlichen Kabelverschraubung muss der Monteur nach wie vor die Sechskantmutter von der Gehäuseinnenseite umständlich befestigen und zuziehen. Weiterer Vorteil: Bei der Perfect Fix Steck-Kabelverschraubung ragt kein Gewinde mehr ins Schaltschrankinnere. Ein Pluspunkt, der sich insbesondere bei beengten Platzverhältnissen im Schaltschrankinneren positiv auszahlt. Die Kabelverschraubung erfüllt die anspruchsvollen Dichtigkeitsvorgaben der Schutzklasse IP 68, selbst in extremen Temperaturbereichen von –20° bis +100°C. Die Kabelverschraubung verfügt über eine integrierte Zugentlastung und eignet sich für alle Standard Lochgrößen M16, M20, M25 und M32 bei Gehäuse-Wandstärken von 1 bis 4 mm. (jup)SPS/IPC/Drives 2011: Halle 5, Stand 160
