Schaltschrank Kabel einfach installieren

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Lassen sich Kabel im Schaltschrank einfach EMV-gerecht installieren und zugentlasten, bedeutet das einen enormen Zeitgewinn bei der Elektroinstallation. Insbesondere dann, wenn sich dies mit einer einzigen Komponente realisieren lässt. Rittal bietet dazu eine Kabelabfangschiene für EMV-Schirmbügel und Zugentlastung. Sie soll dabei helfen, den elektrotechnischen Innenausbau eines Schaltschrankes einfacher zu gestalten.

Firmen zum Thema

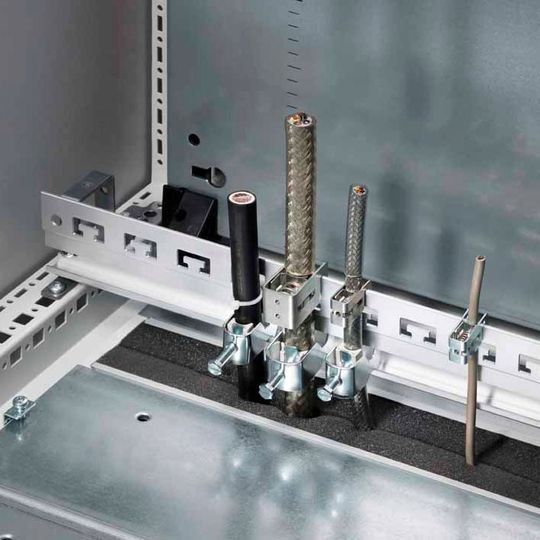

(Bild: Rittal)

Die Einführung von Kabeln mit unterschiedlichem Durchmesser in den Schaltschrank sowie deren sichere Installation sind oft mit Zeitaufwand verbunden. Neben der optimalen Zugentlastung, welche eine Kabelverbindung zu einem Anschlusspunkt gegen mechanische Beanspruchung schützt, sind auch EMV(Elektromagnetische Verträglichkeit)-gerechte Installationen gefordert. So müssen geschirmte Kabel nahe an der Eintrittsstelle einen Kontakt zum Gehäuse und der Montageplatte haben, damit Störströme aus schnellen Schaltvorgängen der Geräte (z.B. Frequenzumformer) über den Potentialausgleich der Kabelschirme niederimpedant zur Quelle im System zurückfließen können.

Rittal bietet dazu eine Kabelabfangschiene für EMV-Schirmbügel und Zugentlastung, mit der sich diese Anforderungen leicht und schnell umsetzen lassen sollen: angefangen von der eingebetteten C-Profil-Struktur, die eine flexible Positionierung der Kabelschellen ermöglicht und damit auch hohe Packungsdichten zulässt, über die rasterlose und einfache Befestigung der EMV-Schirmbügel, bis zur einfachen Kabelfixierung an Hammerköpfen mittels Kabelbinder. Die im Lieferumfang enthaltenen Befestigungswinkel sollen für eine flexible Positionierung und leitende Verbindung am Schrankprofil oder auf der Montageplatte sorgen. (sh)

SPS IPC Drives 2016: Halle 5, Stand 111
