Transfersystem Höhere Produktivität durch linearmotorisch angetriebene Transfersysteme

| Redakteur: Jan Vollmuth

Bosch Rexroth stellt auf der Motek 2016 erstmals eine Applikationslösung für kurze Taktzeiten vor. Der Demonstrator besteht aus dem neuen Werkstückträger Booster sowie Führungsmodul und Bandstrecke.

Firmen zum Thema

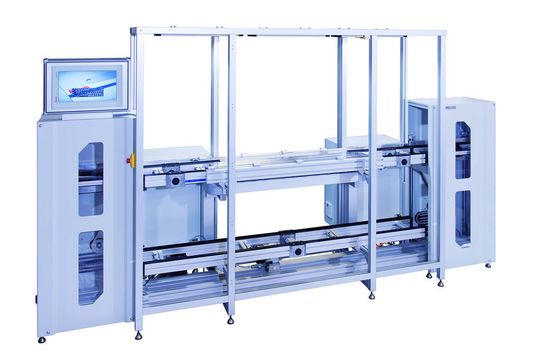

Rexroth entwickelt mit dem Werkstückträger Booster eine neue Applikationslösung für kurze Taktzeiten.
Rexroth entwickelt mit dem Werkstückträger Booster eine neue Applikationslösung für kurze Taktzeiten.
(Bild: Bosch Rexroth)

Der neue Werkstückträger Booster WB2 ist eine modulare Ergänzung des Transfersystems TS 2 Plus. Mit dem Booster können unproduktive Zeiten für den Transport zwischen einzelnen Bearbeitungsstationen deutlich verringert werden, da er je nach Anwendung bis zu zehnmal schneller ist als die Standardgeschwindigkeit mit Beschleunigungen bis 3 g.

Übernahme „on the fly“

Der Booster wird im Bereich einer Prozessstation eingesetzt. Das System erlaubt den durchgängigen Einsatz der Werkstückträger ohne Anpassung im gesamten System sowie deren Übernahme „on the fly“ auf linearmotorisch angetriebene Streckeneinheiten. Das reduziert die Taktzeit vor allem bei Anlagen, in denen Produkte besonders schnell und flexibel eine hohe Anzahl an verschiedenen Prozessstationen anfahren müssen.

Neben der Produktivität steigert der Werkstückträger Booster aufgrund seiner hohen Wiederholgenauigkeit auch die Produktqualität. Die einzelnen Werkstückträger werden von einem Linearmotor automatisch positioniert. Durch die flexible Ansteuerung ist sequentiell getaktetes Fahren, Fahren im Pulk und Reversieren möglich. Die präzise Positionierung erfolgt ohne zusätzliche Indexierung, so dass Positioniereinheiten oder weitere Handling Systeme nicht erforderlich sind. Als standardisierte und vorkonfigurierte Baugruppe ist der Schnelleinzug vollständig kompatibel mit dem TS 2 Plus und kann auch nachträglich leicht in das Transfersystem integriert werden, was Montagezeit und -kosten spart.

Individuell abgestimmt

Auf der internationalen Fachmesse für Produktions- und Montageautomatisierung Motek 2016 präsentiert Rexroth die Applikationslösung erstmals anhand eines Demonstrators, der aus Führungsmodul, Bandstrecke und Werkstückträger Booster besteht. Anwender erhalten den Booster abgestimmt auf ihre individuellen Einsatzbedingungen von der Rexroth-Projektabteilung.

Rexroth bietet alternativ mit dem Transfersystem Active Mover und dem Linear Motion System (LMS) weitere Lösungen, die konkret auf kurze Taktzeiten abzielen. So überzeugt der Active Mover als komplett linearmotorisch angetriebenes Umlaufsystem mit kürzesten Wechselzeiten von 0,1 s und Beschleunigungen bis 4 g, was die Produktivität in Kurztaktanwendungen erhöht. Das Komplettsystem eignet sich für den Transport empfindlicher Produkte bis 10 kg und überall dort, wo hohe Präzision gefordert ist.

Mit dem flexiblen Baugruppensystem LMS kann eine Vielzahl von Lösungen realisiert werden mit Zuladungen bis über 1000 kg und anspruchsvollen Umgebungen wie z. B. im Vakuum. Je nach Applikationsanforderung hat Rexroth somit verschiedene Lösungsvarianten im Portfolio, um projektspezifisch das optimale System anbieten zu können. (jv)

Motek 2016: Halle 4, Stand 4305
