Vakuumhandhabung

Heber, Greifer und Spanner helfen beim Wohnmobilbau

| Redakteur: Bernhard Richter

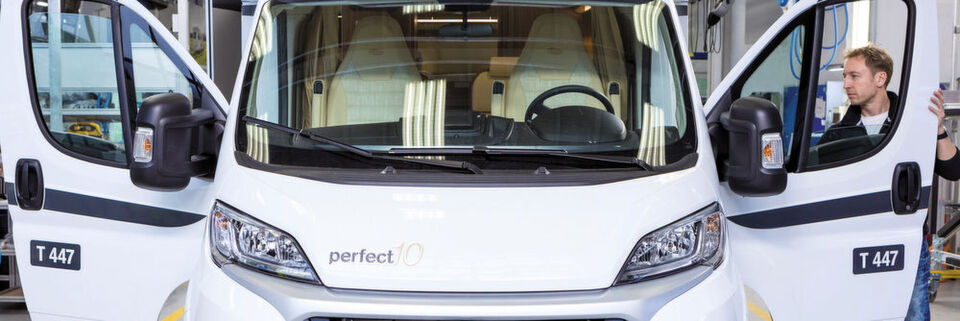

Das fertige Wohnmobil bei der letzten Kontrolle.
Das fertige Wohnmobil bei der letzten Kontrolle. (Bild: J. Schmalz)

Hochwertige Wohnmobile können mit Hilfe von Vakuumtechnik von J. Schmalz effizient und ergonomisch zusammengebaut werden – vom Regalboden bis zur Dachreeling.

Über den Alpenpass, die Küstenstraße oder die Autobahn – ein komfortables Bett, Küche und Flachbildschirm immer mit dabei: Das Reisen mit dem Wohnmobil erfreut sich wachsender Beliebtheit. Der Caravaning-Industrieverband CIVD hat errechnet, dass im vergangenen Jahr die Zahl der Zulassungen für Reisemobile in Deutschland um ein Viertel auf rund 35.000 gestiegen ist. Diese Entwicklung spürt auch die Capron GmbH mit Sitz im sächsischen Neustadt. Das Mitglied der Erwin Hymer Group wächst kontinuierlich und bietet eine Modellpalette vom Kompakt-Fahrzeug bis zum üppig ausgestatteten Familienmobil mit sechs Schlafplätzen.

Die Reisemobile der Marken Carado und Sunlight werden in über 30 Ländern vertrieben, Hauptabsatzmarkt ist Europa. Im aktuellen Geschäftsjahr 2017 verlassen über 8500 Fahrzeuge das Werk. Capron fertigt die Modelle unter anderem auf der mit 450 m längsten Produktionslinie der Branche in Europa. Täglich entstehen über 40 Fahrzeuge in den 37.000 m² großen Hallen. Mehr als 600 Mitarbeiter erfüllen die verschiedenen Kundenwünsche und sorgen so für Mobilität mit individueller Note.

Start-up baut flugfähigen Iron-Man-Anzug

Fluganzug

Start-up baut flugfähigen Iron-Man-Anzug

01.06.17 - Das Start-Up-Unternehmen Gravity konstruiert einen funktionsfähigen „Iron Man“-Fluganzug, mit dem einzelne Personen fliegen können. Der Anzug soll den Flugverkehr revolutionieren. lesen

Von Anfang an setzte Capron auf schlanke Produktionsprozesse, qualifizierte Mitarbeiter und hohe Flexibilität. Seit das erste Fahrzeug 2006 die Fabrikhalle in Neustadt verließ, spielt Handhabung und Spanntechnik mittels Vakuum von dem Vakuumhersteller Schmalz in der Fertigungsstrategie eine tragende Rolle.

So entsteht ein Wohnmobil

Begonnen hat alles mit Aufspannsystemen für verschiedene Arbeitsschritte in der Vorfertigung. Capron setzt eine hohe Fertigungstiefe um und stellt das Interieur aus Holz selbst her – vom Bodenbelag bis zur Wandverkleidung. An sechs Bearbeitungsmaschinen kommen insgesamt rund 200 Blocksauger von Schmalz zum Einsatz. Bis die einzelnen Bauteile einbaufertig sind, müssen einige davon manuell nachbearbeitet werden. Auch dafür hat Schmalz das passende Hilfsmittel: einen Vakuum-Spanntisch. „Er fixiert sicher und ermöglicht den freien Zugang zum Werkstück. Die Arbeiten erfolgen ohne zeitaufwändiges Umspannen“, sagt Toni Pietsch, Leiter Projektmanagement bei Capron.

Schmalz Vakuum Hebegeraete im Einsatz bei Capron Neustadt / Sachsen
Schmalz Vakuum Hebegeraete im Einsatz bei Capron Neustadt / Sachsen (Bild: J. Schmalz)

Regalböden, Schranktüren oder Tischplatten fräst Capron aus großformatigen Holzplatten auf Nestingmaschinen heraus. Deren Beladung übernimmt der Schlauchheber Jumbo. „Unsere Mitarbeiter schätzen die einfache und zuverlässige Handhabung sowie die ergonomische Konstruktion der Bedienelemente“, erklärt Toni Pietsch. Weil die Mitarbeiter Werkstücke unterschiedlicher Größe und Beschaffenheit handhaben müssen, setzt Capron eine ganze Reihe von Sondergreifern an den Hebegeräten ein. Als Spezialist für Systemlösungen liefert Schmalz mehrere leichtgängige Säulenschwenkkrane, die in Kombination mit den Hebegeräten auf die jeweilige Anwendung ausgelegt worden sind. Auch bei der Ausstattung der Wohnmobile mit Elektrogeräten vertrauen die Sachsen auf Vakuumtechnik von Schmalz. So hilft der Schlauchheber Jumbo Ergo, Kühlschränke schonend und passgenau einzubauen.

Knifflige Dachmontage einfach gelöst

Zu den kniffligen Handhabungsaufgaben gehört, die bis zu 120 kg schweren Dächer auf die Fahrzeuge zu heben und einzusetzen. Für diesen Arbeitsschritt setzt Capron auf das Vakuum-Hebegerät Vacumaster. Es verfügt über eine robuste, etwa 7 m lange Lasttraverse aus Stahl mit 6 Saugpunkten. Trotz der enormen Größe des Daches reicht ein Mitarbeiter am Boden aus, um den Greifer passgenau auf dem Bauteil zu platzieren. Mit Hilfe einer Fernsteuerung aktiviert der Mitarbeiter das Vakuum und richtet das Dach zunächst um 90 Grad auf, um die Oberlichter zu montieren.

Ergänzendes zum Thema

Druckluftfrei zum Vakuum

Nach der Montage schwenkt er das Dach erneut um 90 Grad und setzt es feinfühlig auf das Fahrzeug. Durch ein Handschiebeventil ist das von einer Pumpe erzeugte Vakuum schnell abgebaut, um den Greifer vom Dach zu lösen. Dach und Seitenwände müssen dann noch verklebt und abgedichtet werden. „Die Dachmontage stellt hohe Anforderungen an die Handhabungstechnik. Mit dem Vacumaster läuft dieser Prozess schnell und zuverlässig ab. Darüber hinaus schont das System die Gesundheit unserer Mitarbeiter“, weiß Pietsch zu schätzen.

Mehr als nur Vakuum: Höherer Umsatz und neue Geschäftsfelder

J. Schmalz Pressetage

Mehr als nur Vakuum: Höherer Umsatz und neue Geschäftsfelder

18.05.17 - Der Vakuum-Spezialist Schmalz erwartet für das Jahr 2017 ein Umsatzwachstum im zweistelligen Bereich und schafft sich mit dem Geschäftsbereich Energiespeicher ein weiteres Standbein. lesen

Der Einsatz von Vakuumtechnik entlang der Wertschöpfungskette hat sich für Capron voll ausbezahlt. So sind insgesamt rund 30 Hebegeräte von Schmalz in der Produktion im Einsatz. „Wir erzielen damit deutliche Prozessvorteile. Vorher waren zwei Mitarbeiter erforderlich, um schwere Güter transportieren zu können. Mit den Hebegeräten sparen wir Personal, verbessern die Arbeitsplatzergonomie und handhaben einfach schneller“, beschreibt Toni Pietsch, dessen Ziel es ist, möglichst viele Arbeitsgänge technisch zu unterstützen. „Vakuumtechnik sorgt für stabile Prozesse und wir erzielen höchste Qualität“, meint er.

Capron setzt auf die erfolgreiche Zusammenarbeit mit seinem Projektpartner. „Vertrauen und fachliche Beratung sind bedeutende Faktoren. Die Kooperation mit Schmalz und der Service funktionieren vorbildlich“, sagt Pietsch.

Verschleißteile wie Blocksauger oder Saugplatten schickt der Wohnmobilhersteller zu Schmalz nach Glatten. Die Schwarzwälder sorgen dann für schnellen Ersatz oder reparieren, falls das möglich ist. Auf der Suche nach weiteren Prozess-Optimierungen dürfte Vakuumtechnik auch in Zukunft eine wichtige Rolle spielen. (br)
