Kabel und Leitungen Gel-Kabelgarnitur für Verbindungen unter extremen Bedingungen

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Hellermann Tyton verspricht mit seinen Relicon-Reliseal-Gel-Kabelgarnituren ein schnelles und einfaches Verbinden von Kabeln. Selbst in extremen Situationen sollen sie besonderen Schutz, Isolation und Abdichtung von Kabelverbindungen bieten.

Firmen zum Thema

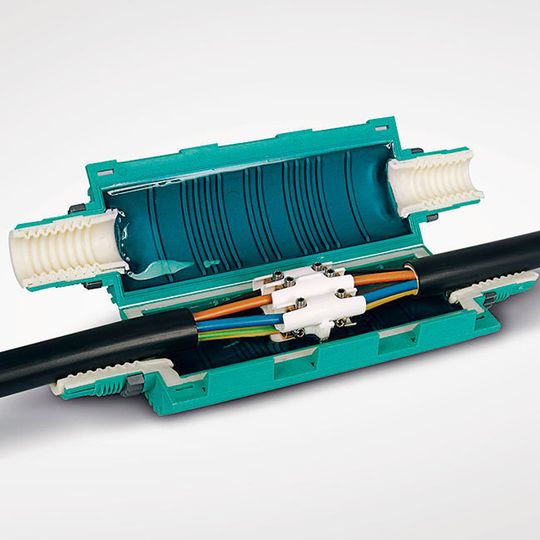

Komplettset: die Kabelgarnitur, das patentierte Schraubsystem für Zugentlastung und ein Verbinderblock.
Komplettset: die Kabelgarnitur, das patentierte Schraubsystem für Zugentlastung und ein Verbinderblock.
(Bild: Hellermann Tyton)

Die Relicon-Reliseal-Verbindungs- und Abzweiggarnituren von Hellermann Tyton sollen höchste Anforderungen bei der Elektroinstallation erfüllen. Dem Unternehmen zufolge bieten sie mechanischen Schutz, Isolierung und Abdichtung in einem Arbeitsschritt und eignen sich für den Einsatz in unterschiedlichen Umgebungen. Der Installateur soll Zeit sparen und zur Installation kein Spezialwerkzeug benötigen.

Laut Hellermann Tyton sorgt das patentierte Schraubsystem für eine Zugentlastung der Kabelverbindung und bietet somit optimalen Schutz. Die Montage der Gel-Kabelgarnitur soll dabei sehr einfach erfolgen. Die Muffe ist im Vorfeld mit Relicon-Gel befüllt, so dass die vorbereitete Verbindung samt Verbinderblock nur in das Gel gedrückt wird.

Bildergalerie

Ein kurzes Montagevideo zeigt das Vorgehen Schritt für Schritt:

Zugang zu den Kabeln jederzeit möglich

Das Schraubsystem lässt sich nachträglich befestigen und auch wieder öffnen. Das Gel ist flexibel. Somit soll stets ein Zugang zu den Kabeln gewährleistet sein, um zum Beispiel Messungen vorzunehmen. Die Relicon-Reliseal-Gel-Kabelgarnituren sind nach Schutzart IP68 geprüft und sollen sich in nahezu allen Bereichen einsetzen lassen. Laut Hellermann Tyton sind sie alterungsbeständig (Systemprüfung 50393), UV-resistent und wasserdicht und sollen somit selbst in widrigen Umgebungen perfekten Schutz von Kabelverbindungen bieten. Die typischen Anwendungsgebiete umfassen Kabelverbindungen in Innenräumen, im Erdreich, Wasser oder im Freien.

Sie sind bis 90 °C temperaturbeständig und können abhängig vom Klemmen-Typ für Verbindungen von Kunststoffkabeln und Leitungen aus PVC, PE, EPR und VPE mit unterschiedlichen Durchmessern eingesetzt werden.

Hellermann Tyton bietet die Kabelgarnitur in drei unterschiedlichen Größen an. Im Lieferumfang ist das komplette Set enthalten, bestehend aus der vorbefüllten Kabelgarnitur, dem Schraubsystem für Zugentlastung, Adapterdichtungen für verschiedene Kabeldurchmesser, einer Montageanleitung, einem Verbinderblock und dem passenden Sechskantschlüssel. Dem Unternehmen zufolge ist das ungeöffnete Produkt unbegrenzt lagerfähig und kennzeichnungsfrei. (sh)
