Neigungssensor Dynamischer Neigungssensor für mobile Maschinen

| Redakteur: Jan Vollmuth

Der neue Neigungssensor Positilt PTK29 von AMS soll auch unter Einfluss von Bewegung, Stößen und Vibrationen präzise Messergebnisse liefern und eignet sich damit besonders für den Einsatz in mobilen Maschinen.

Firmen zum Thema

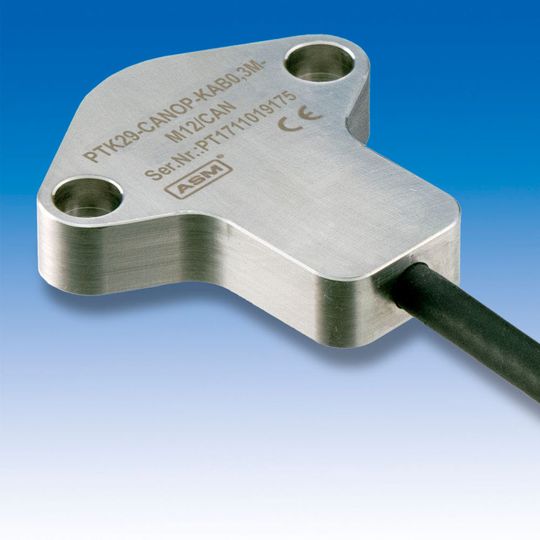

Gyrokompensierter Neigungssensor POSITILT® PTK29
Gyrokompensierter Neigungssensor POSITILT® PTK29
(Bild: ASM)

Die Neigungsmessung in mobilen Maschinen findet unter Bewegung der Maschine statt und ist Schocks, Vibrationen und Beschleunigung ausgesetzt. Der Einsatz normaler Neigungssensoren liefert unter diesen Bedingungen häufig inkorrekte Messergebnisse. Der Neigungssensor Positilt PTK29 ist laut Anbieter AMS in der Lage, diese Störgrößen zu kompensieren und auch unter Bewegung, Schocks und Vibrationen präzise Messergebnisse zu liefern.

Einsatz gyrokompensierter MEMS-Technologie

Der Positilt PTK29 misst Neigungswinkel von ± 180° mit einer Achse oder ± 60° mit 2 Achsen. Durch den Einsatz einer gyrokompensierten MEMS-Technologie werden die Signale verzögerungsfrei und mit einer hohen statischen Linearität von bis zu 0,05° ausgegeben, so AMS.

Der Sensor kann mit freier Ausrichtung der Messachsen montiert werden. Die Sensor-Elektronik befindet sich in einem robusten, hermetisch dichten Edelstahlgehäuse. Das kompakte, 10 mm flache und max. 49,5 mm breite Sensorgehäuse soll eine flexible Installation auch in engen Einbauräumen ermöglichen.

Auch in sicherheitsrelevanter Ausführung erhältlich

Für sicherheitsrelevante Anwendungen bietet AMS den Sensor in einem Gehäuse mit Platz für redundante Elektronik verfügbar. Der PTK29 hat Schutzklasse IP67. Er soll zuverlässig und genau auch unter starken Schocks und Vibrationen sowie in einem Temperaturbereich von -40 °C bis 85 °C funktionieren. Der Sensor verfügt zudem über eine Abschirmung gegen elektromagnetische Störungen.

Der Positilt PTK29 ist damit für Anwendungen in Bewegung unter harten Umweltbedingungen ausgelegt und findet insbesondere im Bereich mobile Maschinen seinen Einsatz. Positilt PTK29 ist mit digitalen (CANopen, CAN SAE J1939) und analogen Ausgängen erhältlich. (jv)
