Drehmodul Drehmodul mit Mediendurchführung knackig gehalten

| Autor / Redakteur: F. Stephan Auch* / Jan Vollmuth

Montagevorrichtungen sollen flexibel, prozesssicher, ergonomisch und wirtschaftlich sein. Muss ein Werkstück gedreht werden, ist dies oft nur begrenzt möglich: Bei konventionellen Komponenten schränken die verlegten Signal- und Energiezuführungen den verfügbaren Drehwinkel ein. Ein neues Drehmodul mit integrierter Mediendurchführung schafft Abhilfe.

Firmen zum Thema

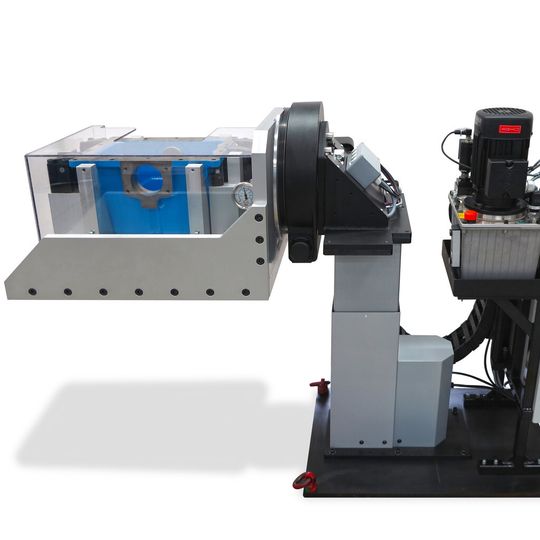

Das von Roemheld entwickelte Drehmodul mit Mediendurchführung eignet sich sowohl für kleine Bauteile mit wenigen Zentimetern Ausmaß und geringem Gewicht als auch für große Werkstücke mit Seitenlängen von über einem Meter und Lasten über 200 kg.
Das von Roemheld entwickelte Drehmodul mit Mediendurchführung eignet sich sowohl für kleine Bauteile mit wenigen Zentimetern Ausmaß und geringem Gewicht als auch für große Werkstücke mit Seitenlängen von über einem Meter und Lasten über 200 kg.
(Bild: Roemheld)

Das von Roemheld entwickelte Modul eignet sich in zwei Größenvarianten sowohl für kleine Bauteile mit wenigen Zentimetern Ausmaß und geringem Gewicht als auch für große Werkstücke mit Seitenlängen von über einem Meter und Lasten über 200 kg. Einsetzbar ist es gleichermaßen für die manuelle wie auch für die teil- oder vollautomatisierte Montage. Dank standardisierter und vielfältig nutzbarer Schnittstellen lässt sich das Drehmodul auch bei bereits bestehenden Systemen problemlos nachrüsten. Zudem ist es leicht zu bedienen, denn die meisten Steuerungsfunktionen und Einrichtfunktionen werden an einem Touch Panel visualisiert und eingegeben.

Zu geringe Flexibilität in der Montage

Zwar sind die meisten Montagearbeitsplätze nutzerfreundlich gebaut, oft liegt allerdings der Fehler im Detail und macht sich erst später bemerkbar. So ist meist die Höhe der Arbeitsfläche an die Größe des Monteurs anpassbar, das Bauteil kann sicher und mit ausreichender Kraft gespannt werden und eine Spannkraftkontrolle sorgt für wiederholbare Ergebnisse – unabhängig vom Bediener. Auch sind die Signal- und Energiezuführungen in der Regel so verlegt, dass der Bediener das Werkstück ungehindert erreichen kann. Ändern sich dann aber Bauteil oder Montagevorgang, fehlt es vielen Arbeitsplätzen und Vorrichtungen letztlich an der notwendigen Flexibilität, um ohne aufwändige, zeitraubende und mitunter teure Umbauten den geänderten Auftrag schnell und effizient ausführen zu können.

Bildergalerie
Bildergalerie mit 6 Bildern

In der Regel bilden Drehmodule mit oder ohne Mediendurchführung die Basis eines Montagearbeitsplatzes, der über Schwenk-, Dreh-, oder Kippfunktionen verfügt. In Kombination mit einer höhenverstellbaren Hubsäule und entsteht die fertige Vorrichtung für Montagearbeiten.

Modul mit unbegrenztem Drehwinkel

Ein Engpassfaktor sind häufig die Drehmodule. Denn meist kann der Bediener die Signal- und Energiezuführungen nicht so verlegen, dass das Werkstück jederzeit – und damit für jede Art von Arbeiten – von allen Seiten zugänglich ist. Daher ist bei den meisten Montagearbeitsplätzen der Drehwinkel begrenzt. Muss nun für einen effizienten Produktionsablauf das Werkstück in großem Winkel gedreht werden, ist dies oft nur mit viel Aufwand möglich. Denn ein reversibles Drehen bei eingeschränktem Drehwinkel vergeudet oft wertvolle Zeit im Montageprozess.

Das Roemheld-Drehmodul mit Mediendurchführung verspricht hier Abhilfe und damit ein Höchstmaß an Flexibilität bei Montagevorrichtungen. Es besteht aus einem anflanschbaren Gehäuse, das ein stabiles Lager mit geringem Spiel, einen Schneckenantrieb und einen Drehverteiler beherbergt. Mechanisch wird das Element mittels Grund- und Planscheiben über standardisierte Schnittstellen an anderen Modulen wie beispielsweise höhenverstellbaren Hubmodulen und Vorrichtungen befestigt. Bei Verwendung eines Adapters können zwei Drehmodule auch zu zwei senkrecht aufeinander stehenden Achsen kombiniert werden.

Verschiedene Leitungsoptionen

Entsprechend den Anforderungen kann das Modul mit verschiedenen Leitungsoptionen ausgerüstet werden. Signale können über 24 Adern mit Strömen bis zu je 1,5 A geleitet werden. Drei hydraulische Adern mit zulässigen Drücken von jeweils bis zu 200 bar, eine hiervon sollte als Leckagerückführung genutzt werden, sorgen für ausreichend Energie am Arbeitspunkt. Eine vierte, pneumatische Leitung kann für Sperrluft, Kühlung oder weitere Funktionen genutzt werden. Die integrierten Durchführungen durch die rotierende Achse des Moduls gestatten bei unbegrenztem Drehwinkel nahezu alle Funktionalitäten an der Vorrichtung und dem Werkstück.

Energie und Steuersignale werden über standardisierte Kupplungselemente zu der Aufnahmevorrichtung am Werkstück geführt. Angebracht sind sie an einer Planscheibe, die an der rotierenden Achse eines Drehmoduls befestigt ist. Je nach Anforderung kann sie individuell konfiguriert werden. Ausgelöst wird die Drehbewegung entweder über einen Motor oder manuell durch den Bediener, dem hierbei eine Indexierung hilft. Die erreichbare Positioniergenauigkeit ist kleiner ein Grad.
