Software-Tool Auslegungssoftware für Antriebe erweitert

Redakteur: Dipl.-Ing. Dorothee Quitter

Auch mit dem neuen Release der Auslegungssoftware cymex3 ist die Dimensionierung und Beurteilung kompletter Antriebsstränge auch nach dem Update umfangreicher Motor- und Getriebedaten schnell, einfach und sicher.

Firmen zum Thema

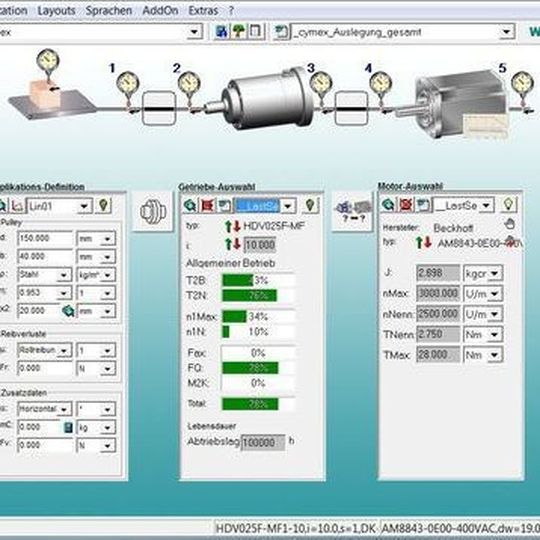

Auslegung eines Hygiene Design-Getriebes HDV+ mit Hilfe der Auslegungssoftware cymex3 von Wittenstein alpha
Auslegung eines Hygiene Design-Getriebes HDV+ mit Hilfe der Auslegungssoftware cymex3 von Wittenstein alpha
(Bild: Wittenstein)

Vordefinierte Standardapplikationen für unterschiedliche Applikationen u. a. Riemen-, Band-, Spindel-, Drehtisch- und Ritzel-Zahnstangenantriebe erleichtern die Echtzeit-Berechnung der Komponenten im Antriebsstrang. Gleichzeitig ist die Auslegungssoftware in der Lage, applikations- und kundenspezifische Einflussgrößen und Parameter bei der optimalen Auslegung von Antriebssystemen und kompletten Antriebssträngen zu berücksichtigen. Hierzu trägt auch bei, dass cymex3 bei der Auslegungsberechnung über die Produktdaten in Katalogen hinaus auch die jahrzehntelange Erfahrung der Wittenstein-Ingenieure berücksichtigt und so erweiterte Auslegungsräume erschließt, z. B. für höhere zulässige Getriebebelastungen oder für die Identifikation von antriebstechnischen Downsizing-Potenzialen. Der Anwender profitiert von einer sicheren und an einer optimalen Leistungsdichte orientierten Antriebsauslegung.

Online-Produktkonfiguration: Auf mehreren Wegen zum Ziel

Mit der Eingabe von Parametern wie Drehmoment, Drehzahl, Präzision und Kräften führen die Online-Produktkonfiguratoren Schritt für Schritt zur optimalen Lösung – und bieten dabei die Möglichkeit, Zeichnungen und 3D-Modelle per Mausklick anzufordern. Gleichzeitig führt die Software einen automatischen Geometrieabgleich zwischen Motor und Getriebe durch. Je nach Situation kann der Anwender entweder das Getriebe optimal zu seiner Applikation festlegen und danach den passenden Motor hinzufügen (Getriebe-Motor-Konfigurator) oder zu einem vorhandenen Motor das passende Getriebe auswählen (Motor-Getriebe-Konfigurator). Der für Ritzel-Zahnstangensysteme verfügbare Produktkonfigurator ermöglicht ebenfalls eine schnelle und effiziente Konfiguration der passenden Komponenten. Alle Online-Produktkonfiguratoren überzeugen durch ihre intuitive Benutzerführung und stellen dem Bediener alle relevanten Applikationsinformationen auf einen Blick zur Verfügung.

Bildergalerie

Per Mausklick zur Dokumentation, 3D-Animation und dem Bestellschlüssel

Integrierte Motorendatenbank mit über 11.000 Typen, intuitive Menüführung und individuelle 3D-Animationen machen den Info & CAD Finder im neuen Release noch vielseitiger. Externe Nutzer, die bereits der Vorgängerversion mit über 2.000 Downloads im Monat die Treue gehalten haben, profitieren von der jetzt noch einfacheren Auswahl u. a. von produktbezogenen Leistungsdaten, CAD-Dateien, Betriebs- und Motoranbauanleitungen für spielarme Planeten- und Servo-Winkelgetriebe, mechanische Systeme, Kupplungen und rotative Servoaktuatoren. Ist ein Produkt ausgewählt oder eine Lösung definiert, ist der Info & CAD Finder nicht nur für die Auswahl der Dokumentation ein hilfreiches Tool, sondern auch bei der Erstellung einer 3D-Animation und der Generierung des kompletten Bestellschlüssels. (qui)
