Kurzhubadapter Adapter vereint Drucktaster mit Kurzhubtaster

| Redakteur: M.A. Bernhard Richter

Mit dem Kurzhubadapter von Rafi können die Kurzhubtaster der MICON 5-Serie als Schaltelement für die Drucktaster der Befehlsgerätebaureihen RAFIX 22 FS+ sowie RAFIX 30 FS+ verwendet werden.

Firmen zum Thema

Mit dem Kurzhubadapter von RAFI können die Kurzhubtaster der MICON 5-Serie als Schaltelement für die Drucktaster der Befehlsgerätebaureihen RAFIX 22 FS+ sowie RAFIX 30 FS+ verwendet werden.

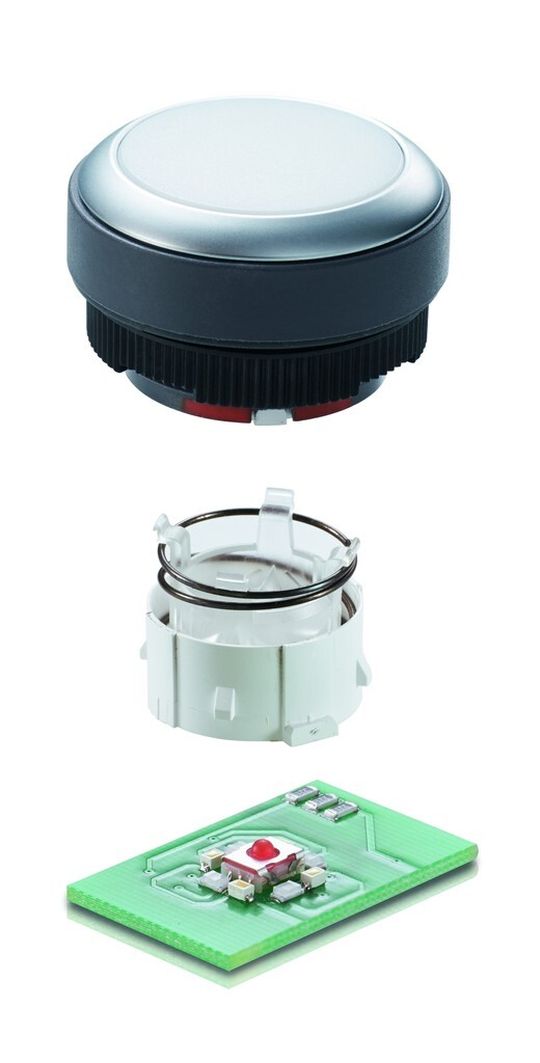

Mit dem Kurzhubadapter von RAFI können die Kurzhubtaster der MICON 5-Serie als Schaltelement für die Drucktaster der Befehlsgerätebaureihen RAFIX 22 FS+ sowie RAFIX 30 FS+ verwendet werden.
(Bild: Rafi )

MICON 5-Taster von RAFI sind zur direkten Applikation auf die Leiterplatte mit SMT- und THT- Anschlusstechniken erhältlich. Mit einer Grundfläche von gerade einmal 5,1 x 6,4 mm, einer Höhe von nur 3,85 mm und Goldkontakten bieten Kurzhubtaster hohe Schaltsicherheit bei minimalem Platzbedarf. Die Lebensdauer beträgt mindestens 250.000 Schaltspiele. Der Kurzhubadapter wird einfach in den RAFIX 22 FS+-Drucktaster eingesetzt, wo er eine Betätigung auf den Kurzhubtaster überträgt.

Auf diese Weise soll sich bei Bedarf die spezifischen Eigenschaften der beiden Taster kombinieren lassen: Das Design der RAFIX 22/30 FS+-Drucktaster und die Taktilität des Kurzhubtasters MICON 5, die sich durch einen kurzen Betätigungsweg und eine gute Haptik auszeichnet. Ein Vorteil dieses Aufbaus ist der kleine Bauraum des MICON 5, der die Platzierung diverser LEDs und damit die Umsetzung unterschiedlicher, anwendungsabhängiger Ausleuchtungen des Drucktasters gestattet. (br)
