Schraube Selbstfurchende Verschraubung in Duroplaste

Redakteur: Juliana Pfeiffer

Ejot hat die Delta PT weiterentwickelt und bietet mit der Delta PT DS eine Schraube, die für die selbstfurchende Verschraubung in Duroplaste prädestiniert ist.

Firmen zum Thema

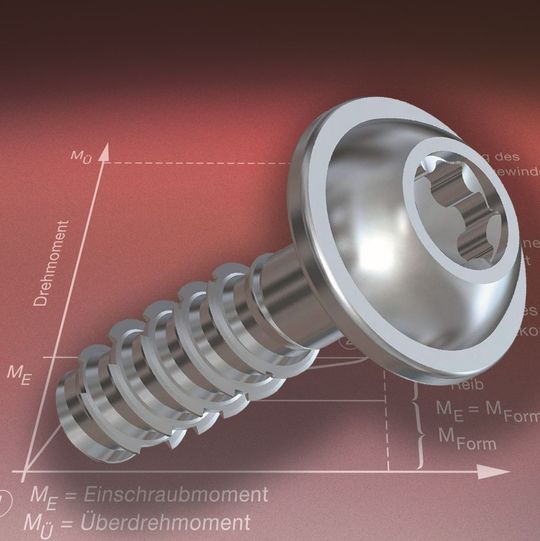

Ejot Delta PT DS - Sichere Direktverschraubung in duroplastische Kunststoffe.
Ejot Delta PT DS - Sichere Direktverschraubung in duroplastische Kunststoffe.
(Bild: Ejot)

Die Delta PT bietet aufgrund ihrer speziellen Gewindegeometrie insbesondere bei thermoplastischen Werkstoffen höchste verbindungstechnische Zuverlässigkeit - selbst bei schwierigen Konstruktionen und Einsatzbedingungen. Bei der Analyse zukünftiger Einsatzgebiete für die Kunststoff-Direktverschraubung wird allerdings schnell deutlich, dass in stärkerem Maße auch alternative Materialien Verwendung finden, die vor wenigen Jahren noch nicht im Fokus verbindungstechnischer Fragestellungen standen. Hier sind insbesondere duroplastische Kunststoffe zu nennen, die oftmals andere Werkstoffe ersetzen - meist aus Gründen der Gewichtseinsparung. So werden beispielsweise im Automotive-Bereich intelligente Leichtbaukonzepte von entscheidender Bedeutung für die Einhaltung zukünftiger CO2-Grenzwerte sein. Ein Trend im Motorenbau ist in diesem Zusammenhang das so genannte „Downsizing“, bei dem bis zu zwei Turbolader den hubraumreduzierten Motor „zwangsbeatmen“. Bei diesen Turboladern werden die Gehäuse aus Gewichtsgründen teilweise aus Duroplast - statt aus Leichtmetall - gefertigt.

Selbstfurchend in Duroplaste

Die sichere und langlebige Verbindung dieser hoch belasteten Bauteile stellt dabei höchste Anforderungen an die zum Einsatz kommenden Verbindungselemente. Auf Basis der Delta PT Schraube hat Ejot daraufhin die Delat PT DS entwickelt, die aufgrund ihres besonderen Gewindelayouts für schwierigste Anforderungen bei der selbstfurchenden Verschraubung in Duroplaste prädestiniert ist. Und das nicht nur für den Automotive-Bereich: Diese Schraube ist generell optimiert für Konstruktionen, die aufgrund der Härte und Sprödigkeit des verwendeten Materials besonders hohe Anforderungen an die Direktverschraubung stellen.

Bildergalerie

Die Gewindeform „DS“ (DuroSet) ist dabei der „Schlüssel“ für die Lösung dieser erschwerten verbindungstechnischen Anforderungen. Auf die bewährte Delta PT Gewindegeometrie werden bei der Ejot Delta PT DS Schraube spezielle Nuten aufgebracht, die ein optimales Formen des Mutterngewindes ermöglichen. Diese Nuten sind an der Schraubenspitze besonders ausgeprägt und laufen in Richtung Schraubenkopf aus. Die neu entwickelte Gewindeformzone ermöglicht so ein niedriges Eindreh- und ein hohes Überdrehmoment, Tubusbrüche bei der Direktverschraubung können mit der Delta PT DS somit zuverlässig vermieden werden.

Die Vorteile der Delta PT DS Schraube auf einen Blick:

  • Sichere und zuverlässige Verbindungslösung für duroplastische Kunststoffe
  • Einsparpotenzial durch Standardisierung: Ein Schraubentyp für Thermo- und Duroplaste
  • Einfache Montage durch problemloses Ansetzen der Schraube
  • Realisierung kleinerer Lochtiefen als bei Schrauben mit gefräster Schneidkante
  • Größere Flankenüberdeckung bei gleicher Einschraubtiefe im Vergleich zu Schrauben mit gefräster Schneidkante

(jup)
