Wellenfeder Platz sparende Federkraft im Knopfzellenformat

| Redakteur: Lilli Bähr

TFC bietet Flachdraht-Wellenfedern von Smalley. Sie eignen sich für die Konstruktion leichter, raumoptimierter Kinematiken. Die kleinsten Wellenfedern der Crest-to-Crest-Baureihe weisen im Extremfall nur noch 4,0 mm Durchmesser auf.

Firmen zum Thema

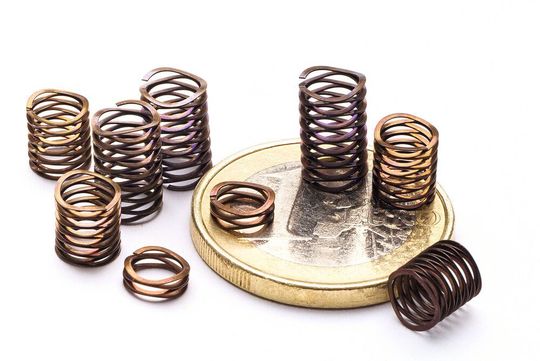

Die winzigen Crest-to-Crest-Wellenfedern im Portfolio von TFC haben Durchmesser von nur 5,0 mm oder weniger. Die Euro-Münze im Bild weist einen Durchmesser von 23,25 mm auf.
Die winzigen Crest-to-Crest-Wellenfedern im Portfolio von TFC haben Durchmesser von nur 5,0 mm oder weniger. Die Euro-Münze im Bild weist einen Durchmesser von 23,25 mm auf.
(Bild: TFC)

Zu den Highlights im aktuellen TFC-Sortiment gehören die Flachdraht-Wellenfedern der Produktlinie Crest-to-Crest, die in vielen Baugrößen sowohl in metrischen wie auch Zoll-Maßen zur Verfügung stehen. Dank ihrer besonderen Geometrie beanspruchen sie laut Hersteller bei gleichem Federweg und gleicher Belastbarkeit bis zu 50 % weniger axialen Bauraum als konventionelle Runddrahtfedern.

Die Wellenfedern eignen sich für die Konstruktion leichter, raumoptimierter Kinematiken. Nachdem es Smalley vor knapp zwei Jahren gelungen ist, die Crest-to-Crest-Wellenfedern mit winzigen Durchmessern von nur noch 5,0 mm oder gar weniger zu fertigen, drängen sie auch immer stärker hinein in das Marktsegment der Kleinformat- und Miniatur-Baugruppen. Sie erobern daher laut Unternehmen immer mehr Anwendungen in Elektrotechnik, Elektronik, Optik, Robotik, Messtechnik sowie Medizin-, Labor- und Dentaltechnik, wo sie die klassische Runddrahtfeder ablösen.

Bildergalerie
Industrial Usability Day Maschinen müssen einfach zu verstehen und bedienen sein – aber wie werden sie benutzerfreundlicher? Und was bringt die Usability? Auf dem Industrial Usability Day erfahren Anwender, wie sie die optimale Mensch-Maschine-Interaktion gestalten.
Mehr Infos: Industrial Usability Day

Innovative Weiterentwicklung

Aktuell kann das Unternehmen die Wellenfedern in kleinen Durchmessern von 6,0 mm und 5,0 mm als Standardteile liefern. Als kundenspezifische Sonderlösung wurden inzwischen Flachdraht-Wellenfedern mit nur noch 4,0 mm Durchmesser realisiert. Ermöglicht haben diese Miniaturisierung die Technologieexperten von Smalley durch die konsequente Weiterentwicklung der Kantenwindungstechnik, die auch als No-Tooling-Cost- oder Circulair-Grain-Verfahren bekannt ist. Mit dem Ziel, einen nahezu perfekten Kreis zu erhalten, wird hierbei ein vorgehärteter Flachdraht über eine hohe Kante gewunden.

Axiale und radiale Reduzierung

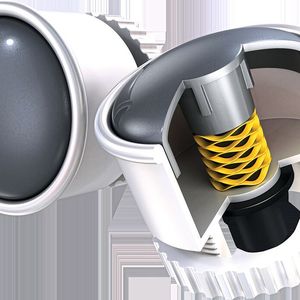

Die kleinen Wellenfedern ermöglichen Entwicklern und Konstrukteuren vieler Branchen neue Möglichkeiten für die axiale (und radiale) Reduzierung von Bauräumen und die innovative Miniaturisierung ihrer Funktionsmodule und Komponenten. Außerdem sollen sich damit viele konstruktiv bedingte Kollisionsprobleme in kleinformatigen Baugruppen aus der Welt schaffen lassen. Druckventile, Schaltknöpfe, Steckverbinder, bewegliche Verbindungselemente (Gelenke) und viele andere kinematische Baugruppen, die ohne einen Federweg, eine Vorspannung oder eine Rückstellung nicht auskommen, können durch den Einsatz der kleinen Wellenfedern in ihren äußeren Dimensionen laut Unternehmen schlanker ausgelegt werden.

Gleichzeitig unterstützen diese „Knopfzellen-Federn“ die Gestaltung moderner Leichtbau-Lösungen. Denn überall wo sich der Bauraum reduziert, sinkt auch der Materialaufwand für die periphere Konstruktion. Davon sollen nicht nur die Geräte- und Apparatebauer in Medizin-, Labor-, Mess- und Fluidtechnik profitieren, sondern auch die Hersteller von kleinformatigen Komponenten für die Automation, den Automobilbau und viele andere Industriezweige.

Offener Spalt, überlappende Enden

Das Unternehmen bietet die kleinen Wellenfedern in einlagigen Varianten mit offenem Spalt oder überlappenden Enden. Weitere Unterscheidungskriterien sind unter anderem die Anzahl der Windungen und Wellen und die sogenannte freie Höhe. Im Fokus der Auswahl sollte immer die Frage nach der aufzunehmenden bzw. zu bewegenden Last stehen. Werkstofftechnisch betrachtet kann der Kunde zwischen Federstahl, rostfreiem Edelstahl (17-7 PH) und Sondergüten wählen. Und wie bei allen anderen Wellenfedern, so unterstützt das Team von TFC die Anwender auch bei den kleinen Wellenfedern mit kompetenter Beratung und kostenlosem Service rund um die Auswahl der richtigen Werkstoffe, Dimensionen und Varianten aus dem Wellenfeder-Sortiment.
