Online-Zustandsüberwachung Ölsensor erkennt Getriebeschäden frühzeitig

Die FAG Industrial Services (F’IS) hat ihr Produktportfolio um den Ölsensor FAG Wear Debris Monitor erweitertet. Damit lassen sich Schäden an großen Industriegetrieben zu einem sehr frühen Zeitpunkt erkennen, um ungeplante Ausfälle zu vermeiden und Instandhaltungskosten zu minimieren.

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

Baß Antriebstechnik GmbH

WITTENSTEIN SE

FAG Industrial Services GmbH

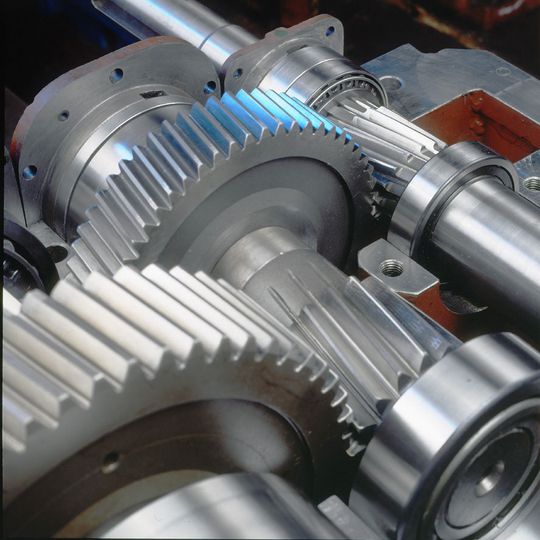

Stark belastete Industriegetriebe stellen hohe Anforderungen an die Instandhaltung, da ihre reibungslose Funktion häufig entscheidend für die Gesamtverfügbarkeit der Anlage ist. Kommt es zum Schaden an solch einem Getriebe, drohen neben Reparaturkosten häufig auch Produktionsausfallzeiten und -kosten sowie Folgeschäden.

Eine Methode zur Fehlerdiagnose ist die Schwingungsüberwachung. Bei diesem Verfahren werden Sensoren an der zu überwachenden Maschine montiert, die das Schwingungsverhalten der Maschine und deren Komponenten kontrollieren. Auf Basis von Veränderungen im Laufverhalten können Schäden im Anfangsstadium erkannt und Wartungsmaßnahmen eingeleitet werden, bevor es zu einem Ausfall kommt.

Mit Ölanalyse Schäden an Getrieben früher erkennen

Eine Ergänzung zur Schwingungsüberwachung bildet die Ölanalyse. Mit ihr lassen sich an manchen Getriebearten, wie beispielsweise Planetengetrieben in Windkraftanlagen, beginnende Schäden früher detektieren als durch Schwingungsüberwachung.

Daher hat F’IS ihr Angebot an Online-Zustandsüberwachungslösungen um den FAG Wear Debris Monitor erweitert. Der neue Ölsensor kann mit geringem Aufwand in den Nebenstrom vor den Filter des Ölkreislaufes von Getrieben installiert oder als separater Kreislauf ausgelegt werden.

Seine Funktionsweise basiert auf der Tatsache, dass sich Verschleißerscheinungen an Komponenten wie Lagern oder Zahnrädern bereits Monate vor einem drohenden Ausfall in Form von Metallabrieb äußern. Die Abriebpartikel sind im Öl deutlich erkennbar. Der FAG Wear Debris Monitor unterscheidet Eisen- und Nichteisenmetalle, überwacht die Partikelanzahl im Öl und klassifiziert die Partikel nach Größe und Material. Damit ist er in der Lage, einen Schaden bereits im Frühstadium aufzudecken.

Ölsensor in bestehende FAG Online-Zustandsüberwachungssysteme einbinden

Der FAG Wear Debris Monitors lässt sich einfach in bereits bestehende FAG Online-Zustandsüberwachungssysteme integrieren. Diese Integrationsfähigkeit erlaubt den Zuschnitt und die Nachrüstung des Systems je nach Anforderungen des Kunden.

Die Verknüpfung von Ölpartikel- und Schwingungsüberwachung ermöglicht eine sehr frühe Schadenserkennung und Charakterisierung in Kombination mit einer präzisen Lokalisierung des Entstehungsortes innerhalb des Getriebes. Beide Messverfahren zusammen ergänzen sich zu einem einheitlichen Ganzen.

Umfangreiche Schadensanalyse soll Betriebssicherheit erhöhen

Nach Erkennen des Schadens ist eine professionellen Schadensanalyse zur Ermittlung der Ursachen nötig. Daraufhin lassen sich ursachenorientierter Handlungsempfehlungen ableiten, die helfen sollen, künftigen Schäden zu vermeiden. F’IS verfügt über ein großes Portfolio an Analysemethoden, die je nach Bedarf an dieser Stelle zum Einsatz kommen.

„Der kombinierte Einsatz von FAG Öl- und Schwingungsüberwachungsprodukten sowie F’IS Dienstleistungen stellt eine effektive und wirtschaftliche Möglichkeit dar, den Maschinenschutz ölumlaufgeschmierter Getriebe zu erhöhen. Durch die frühe Erkennung von Schäden und die vielseitigen Analysemöglichkeiten wird die Betriebssicherheit von Getrieben erhöht und die Gesamtproduktivität dauerhaft gesteigert“, so Christian Meindl, Produktmanager F’IS Oil Monitoring Products. (mi)
