Hydraulik Neue Waggonhydraulik sorgt für einfacheres Handling

Redakteur: Dipl.-Ing. Dorothee Quitter

In enger Zusammenarbeit mit der Innofreight Speditions GmbH entwickelte Bolenz & Schäfer ein neues Hydrauliksystem. Es ermöglicht eine einfache Bedienung der Klappen und Rutschen von Containern auf Bahntragwagen zur Schotterverteilung.

Firmen zum Thema

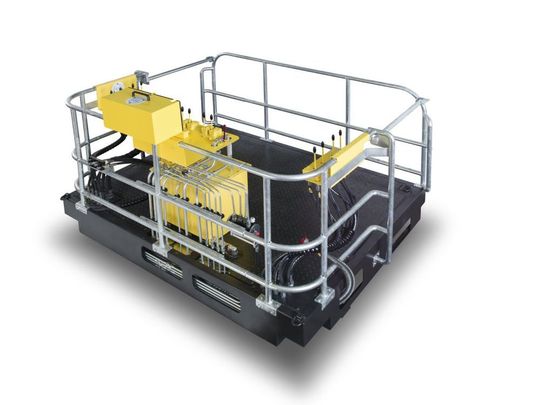

Die neu entwickelte Bahnhydraulik von Bolenz & Schäfer ermöglicht eine höhere Auslastung von Tragwagen und einfacheres Handling.
Die neu entwickelte Bahnhydraulik von Bolenz & Schäfer ermöglicht eine höhere Auslastung von Tragwagen und einfacheres Handling.
(Bild: Bolenz & Schäfer / Foto Studio Wiegand)

Über eine Bedienbühne kann der Bahnmitarbeiter je zwei auf einem Doppel-Tragwagen positionierte Container steuern. Diese arbeiten nach dem Prinzip der Schwerkraftentladung, wobei hydraulisch gesteuerte Entladeklappen eine dosierte Abgabe des Materials ermöglichen. Das neue System erlaubt das Schottern neben und zwischen den Gleisen. Die Regelung erfolgt ebenfalls hydraulisch gesteuert von der Bedienbühne aus. Das Hydrauliksystem lädt seine Kolbenspeicher energieeffizient während der Fahrt über eine am Waggon angebrachte Radsatzpumpe auf. Die Energie zum Bedienen der Klappen und Rutschen für den Schotter lässt sich jederzeit bei Bedarf hydraulisch aus den Druckspeichern entnehmen. So wird stets eine genau dosierte Entladung des Gleisschotters garantiert.

Bolenz & Schäfer liefert damit ein komplettes Hydrauliksystem für Eisenbahn-Schüttgut-Waggons. Dieses ermöglicht das eigenständige Öffnen und Schließen von Seitenklappen, Dächern und Schiebern zum Entladen von Schüttgütern aller Art. Das Hydrauliksystem arbeitet autark und benötigt keine externe Energiequelle. Die Energieversorgung erfolgt über eine an der Radsatzwelle angeflanschte Pumpe. Sie befördert beim Fahren des Waggons Hydrauliköl in den Kolbenspeicher und baut dort Speicherdruck auf. Diese gespeicherte Energie wird durch Ventile geregelt mit Hydraulik-Zylindern oder -Motoren an eine Mechanik übertragen, die Klappen, Schieber und Dach betätigt. (qui)
