Drehmomentsensorik Integrierte Drehmomentsensorik für Präzision und Effizienz bei Steuerung und Überwachung

Redakteur: Ute Drescher

Fliegl Agrartechnik setzt für ein möglichst präzises Streuergebnis bei seinen neuen Dungstreuern auf ein drehmomentgesteuertes Abschieben von zu streuenden Gütern wie Gärrest, Festmist oder Kompost.

Firmen zum Thema

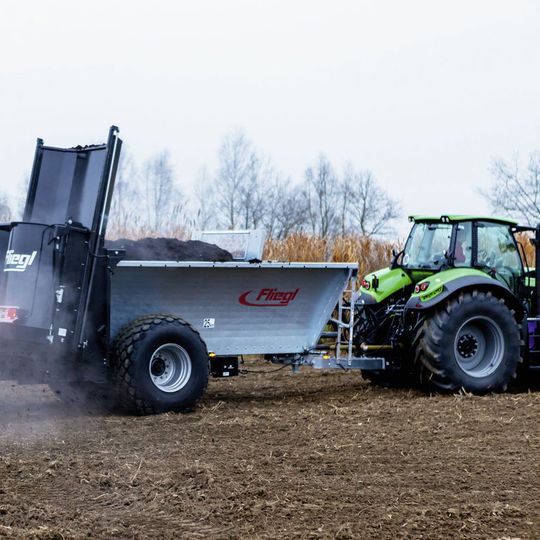

Fliegl Agrartechnik setzt für ein möglichst präzises Streuergebnis bei seinen neuen Dungstreuern auf ein drehmomentgesteuertes Abschieben des Festmists. Im Abschiebedungstreuer "Fliegl ADS" kommt das FAG-Drehmomentmessmodul zum Einsatz.
Fliegl Agrartechnik setzt für ein möglichst präzises Streuergebnis bei seinen neuen Dungstreuern auf ein drehmomentgesteuertes Abschieben des Festmists. Im Abschiebedungstreuer "Fliegl ADS" kommt das FAG-Drehmomentmessmodul zum Einsatz.
(Bild: Fliegl Agrartechnik)

Die Landtechnik zählt zu den innovativsten Branchen überhaupt: autonomes Fahren elektronisch gekoppelter Fahrzeuge (elektronische Deichsel), Sensorik für die Bodenqualität während der Überfahrt, digitale Schlag- und Ertragskarten, die Vernetzung mittels Isobus und Steuerungsstrategien für den zielgerichteten Einsatz von Sästreuern, Düngemittelstreuern, Bodenbearbeitungs- und Erntemaschinen sind nur einige Beispiele. Die Landtechnik ist inzwischen voll digitalisiert. Während die Digitalisierung die Präzision auf der Steuerungsseite ganz wesentlich verbessert hat, müssen die elektrischen, mechanischen oder hydraulischen Aktoren diese Präzision auch umsetzen können. Hier bieten Drehmomentsensoren großes Potenzial.

Schaeffler hat eine mechatronische Lösung entwickelt, um Anwendungen und Prozesse wesentlich exakter zu überwachen und zu steuern, da das Drehmoment genau dort erfasst wird, wo es eingebracht wird. Störende Einflussgrößen im Antriebsstrang wie Torsionssteifigkeiten, Temperatureinflüsse und Verluste können im Gegensatz zur herkömmlichen Drehmomentmessung auf ein Minimum reduziert werden. Im Vergleich zu bisher oft eingesetzten Dehnungsmessstreifen (DMS) geschieht die Messung langzeitstabil, da es keine Klebeverbindung zum Sensor gibt. Da das Drehmoment anhand einer Veränderung des magnetischen Feldes und nicht unter Auswertung von Verdrehwinkeln gemessen wird, muss die Welle nicht geschwächt werden. Das Messsystem beeinträchtigt die Steifigkeit des Antriebs also nicht.

Bildergalerie

Einbaufertig und anwendungsoptimiert

Das Modul ist so aufgebaut, dass die Sensoren an verschiedene Geometrien angepasst werden können. Realisierbar sind zur Zeit Wellendurchmesser bis ca. 100 mm; der Messbereich erstreckt sich auf 100 Nm bis 20 kNm. Prinzipbedingt verfügen die Sensoren über eine hohe Linearität und eine ausgesprochen kleine Hysterese; erreichbare Genauigkeiten liegen bei ca. 1% des Messbereiches. Die Sensormodule erlauben zusätzlich zum Drehmoment die Messung der Drehzahl und damit die Berechnung der übertragenen Leistung. So ist auch die Belastungshistorie der Lagerungen und des Antriebes ermittelbar, also das tatsächliche Lastkollektiv. Als Anbieter von Lager- und Subsystemlösungen ist Schaeffler in der Lage, die Drehmomentsensorik als einbaufertige Module anzubieten. Die Schaeffler-Anwendungstechniker sind nicht nur auf Wälzlager sondern auch auf branchenspezifische Mechatronikmodule spezialisiert und können so mit den Kunden optimale Lösungen entwickeln. Mit der Möglichkeit zur exakten Überwachung von Maschinenzustand und –prozess durch die Erfassung des Drehmoments bietet Schaeffler eine wichtige Voraussetzung für vernetzte und intelligente Prozesse auf dem Weg zu Industrie 4.0.

Drehmomentgesteuerter Dungstreuer

Erste Anwendungen der Drehmomentsensortechnologie finden sich in der Landtechnik. Ziel von Streuern aller Art ist ein möglichst konstantes Streubild und eine gleichmäßige Verteilung des Streuguts. Sparsamer und auf den Boden abgestimmter Umgang mit Saatgut, Düngemitteln und Dung erhöhen die Erträge und die Wirtschaftlichkeit. Fliegl Agrartechnik setzt für ein möglichst präzises Streuergebnis bei seinen neuen Dungstreuern auf ein drehmomentgesteuertes Abschieben von zu streuenden Gütern wie Gärrest, Festmist oder Kompost. Neben einer exzellenten Quer- und Längsverteilung ist insbesondere die Schonung aller Komponenten, der reduzierte Kraftbedarf und die erhöhte Leistung ein Vorteil des Systems. Das FAG-Drehmomentmessmodul überträgt seine Daten über den Isobus an die Steuerung. Sensoren erfassen alle relevanten Parameter wie das Drehmoment der Zapfwelle, die Zapfwellengeschwindigkeit, die Abschiebegeschwindigkeit und den Hydraulikdruck im System; das Steuergerät verarbeitet sie. Die Streumenge kann in der Kabine am Isobus-Display überwacht und eingestellt werden.

Der Landtechnikspezialist Rauch setzte schon in der Vergangenheit in seinen Düngerstreuern eine Drehmomentsensorik im Antriebsstrang ein. Die Drehmomentmessung, als zentraler Regelparameter, erfolgte bisher über eine Öldrucksensorik an den Hydromotoren. Durch den Einfluss der Temperatur auf die Hydraulik und die Winkelgetriebe der EMC-Streuer konnten die erzeugten Drehmomente in der Warmlaufphase variieren und so fehlerhafte Daten liefern . Bei der neuesten Düngerstreuer-Generation sind nun FAG-Drehmomentmessmodule direkt in die Antriebsnabe integriert. Sie messen direkt am Prozess berührungslos die aktuelle Düngerdurchflussmenge. Sogar Blockaden und Verstopfungen an den Dosierschiebern werden erkannt. Die kostenintensive Düngung wird so noch präziser und sicherer; das vermeidet unerwünschte Umweltbelastungen bei der Düngung. (ud)
