Hydraulik Hydraulikregler für Positionier- und Druckregelungen

Redakteur: Dipl.-Ing. Dorothee Quitter

Der universelle Hydraulikregler PPC-125 von W.E.ST. für Positionier- und Druckregelungen wurde gegenüber der bisherigen Version deutlich verbessert und ist über Profibus ansteuerbar.

Firmen zum Thema

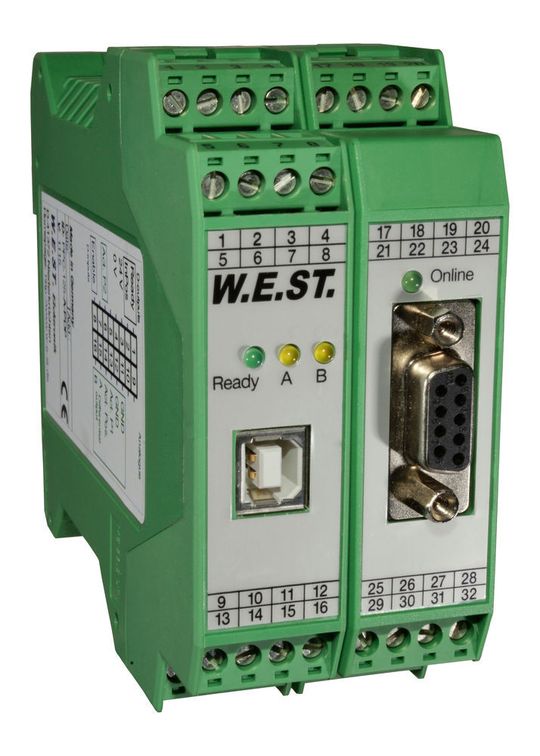

Hydraulikregler PPC-125
Hydraulikregler PPC-125
(Bild: W.E.ST.)

Der Positionsregler wurde komplett überarbeitet, um eine beste Dynamik und höchste Positioniergenauigkeit zu erhalten. Zwei analoge Eingänge für zwei Drucksensoren, ein analoger Eingang für die Positionsregelung und eine SSI-Schnittstelle erfüllen alle Anforderungen des Marktes. Neben der Standard-Positionsregelung sind folgende Optionen implementiert:

  • Direct control, die Sollposition kann jederzeit über den Feldbus geändert werden
  • Eil- / Schleichgang zum automatischen Abfahren von vordefinierten Profilen
  • Drift Kompensation für eine korrekte Nullpunkteinstellung, kontrollierbar über den Feldbus
  • Feinpositionierung, um Positionsfehler durch äußere Einflüsse (externe Kräfte) zu kompensieren
  • wegabhängiges Bremsen oder NC Steuerung
  • P oder PT1 Positionsregler, zur stabilen und dynamischen Positionierung
  • vereinfachte und intuitive Parametrierung

Zusätzlich kann eine PQ Druckregelfunktion aktiviert werden (mit oder ohne Positionsregler). Im PQ Modus werden typischerweise beide Drücke gemessen, um den Differenzdruck zu bilden.

Die Schnittstelle zur SPS ist als Profibusschnittstelle verfügbar. Alle Sollwerte und alle Rückmeldungen (Prozessdaten) sind im Profibusprotokoll verfügbar. Eine Parametrierung des Moduls kann ebenfalls über den Profibus erfolgen. (qui)
