Wo Kartons oder Bleche ergonomisch umgesetzt, gestapelt oder abgelegt werden müssen, sind ergonomische Hebehilfen wie z.B. Vakuumheber häufig im Einsatz. Diese wären ohne ein Krananlage halb so nützlich: Die richtige Kranlösung spielt mehr als nur eine tragende Rolle.

Geht es um Ergonomie in der Logistik und Materialfluss, dann stehen Hebehilfen im Fokus: Sie erleichtern das Stapeln von tausenden Paketen am Tag und ermöglichen es beispielsweise einem Arbeiter, bis zu 300 kg schwere Holzplatten auf den Arbeitstisch einer CNC-Maschine zu legen, ohne Rückschmerzen zu bekommen.

Ideale Ergänzung für die Hebehilfe

Das Angebot der J. Schmalz GmbH umfasst diverse ergonomische Hebehilfen wie den Jumbo Flex oder Jumbo Ergo an oder berät ihre Kunden, wann der Vacu Master mit oder ohne Schwenkeinrichtung geordert werden muss. Zuvor jedoch schauen die Vakuum-Experten nach oben: Sie wissen, welcher Kran die jeweilige ergonomische Hebehilfe ideal ergänzt.

Bildergalerie

Bildergalerie mit 5 Bildern

Krananlagen von Schmalz sind ebenso vielfältig wie die Einsatzszenarien. Hänge- und Portalkrananlagen ermöglichen große Arbeitsbereiche und tragen bis zu 1.200 kg Last. Schwenkkrane können an vorhandenen Hallensäulen oder der Wand platzsparend befestigt werden. Fehlen diese, werden sie mit Kransäule und Grundplatte am Boden verdübelt und sichern die ergonomische Handhabung für Traglasten bis 1.000 kg. Sonderlösungen ermöglichen das Umfahren von Störkonturen oder den Einsatz von Vakuum-Schlauchhebern in niedrigeren Räumen.

Modular aufgebaut und flexibel integrierbar

Der gemeinsame Nenner all dieser Varianten: Sie sind modular aufgebaut und flexibel integrierbar. Zudem – und hier zeigt sich, dass sie weitaus mehr als nur zusätzliche Reichweite bieten – sind sie aus Aluminium und somit besonders leichtgängig. Der Kraftaufwand zum Anfahren und Bewegen reduziert sich im Vergleich zu einer Stahlalternative um 60 %. Kurz: Sie sorgen für zusätzliche Ergonomie im Handhabungsalltag.

„Wir erreichen das durch das sehr günstige Verhältnis von Eigengewicht zu Traglast und mithilfe spezieller Leichtlaufrollen“, erklärt Michael Schlaich. Er verantwortet seit Oktober 2018 die Geschäftsentwicklung Handhabung. Der Schwenk von Stahl zu Aluminium kam vor rund 15 Jahren: Statt Stahlkrane zuzukaufen, entwickelte Schmalz einen modularen Baukasten für Kransysteme auf der Basis von Aluminium-Profilen. Dieser ist speziell auf die wahlweise Kombination mit Vakuum-Schlauchhebern der Jumbo-Familie, Vakuum-Hebegeräten der Vacu-Master-Reihe und Kettenzügen zugeschnitten.

Individuell anpassbar dank Zusatzkomponenten

Basierend auf fünf verschiedenen Strangpressprofilen aus Aluminium mit Hohlkammer, konfigurieren die Berater zusammen mit dem Anwender eine gewichts-, traglast- und kostenoptimierte Krananlage. Ihnen stehen dabei für die Auslegung individueller Kranlösungen zahlreiche Zusatzkomponenten wie beispielsweise Aufbockungen zum Anpassen der Krananlage an geringe Raumhöhen oder Servicestationen für den einfachen Austausch von Transporthängern zur Verfügung.

Aufmaß nehmen gehört ebenso zum Service wie Praxistests an Musterkränen bei Schmalz vor Ort. „Unser Baukastensystem hat viele Vorteile. So können wir für jede Aufgabe die passende Lösung in kurzer Zeit umsetzen“, erzählt Schlaich. Zudem kann Schmalz dank des modularen Aufbaus bei Bedarf schnell einzelne Komponenten austauschen oder das System erweitern. „Alle unsere Systeme sind durch unabhängige Festigkeitsberechnungen aller tragenden Komponenten geprüft und damit sicher“, nennt Schlaich einen weiteren wichtigen Aspekt.

Maximale Tragkraft ist meist nicht entscheidend

„Am häufigsten wird der Säulenschwenkkran angefragt. Er ist universell, braucht nicht zwingend eine Wand oder Decke. Die Variante mit Kransäule und mobiler Grundplatte lässt sich mithilfe eines Gabelstaplers flexibel umsetzen, wenn der Kunde das Hallenlayout ändert“, erläutert der Leiter Geschäftsentwicklung. „Meist ist die maximale Traglast eines Krans nicht entscheidend. In Kombination mit dem Vakuum-Schlauchheber zählt vielmehr die Dynamik, Leichtgängigkeit und somit die Bedienerfreundlichkeit und der Gewinn für die Gesundheit des Anwenders“, betont der Manager. Der Ausleger kann bis zu 6 m lang sein und wenn gewünscht um 270° geschwenkt werden.

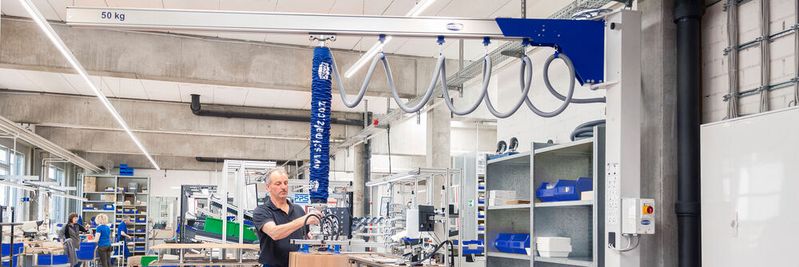

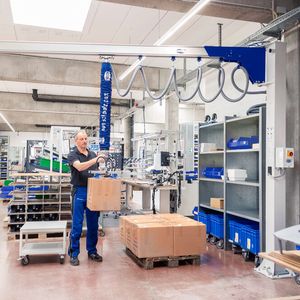

Neben der Standardversion gibt es mehrere Spezialausführungen: Mit dem Aluminium-Flachausleger hat Schmalz im Jahr 2018 eine Variante auf den Markt gebracht, die den Einsatz von Vakuum-Schlauchhebern auch in niedrigeren Räumen erlaubt. Zusätzlichen Platz spart die neue Energiezuführung Schmalz V-Chain: Sie verpackt das Schlauchpaket der Vakuum-Zufuhr in eine Schleppkette – keine herabhängenden Schlaufen bedeuten, dass auch Gabelstapler gefahrlos unter dem Ausleger durchfahren können.

Ein Schienensystem für mehrere Arbeitsplätze

Sind Hallensäulen oder Maschinen im Weg oder sind Arbeitsbereiche schwer erreichbar, kommen der Knickarm- oder Teleskopausleger zum Einsatz. „Beide Spezialkrane sind jetzt auch als modulares Baukastensystem erhältlich. Das ermöglicht individuelle Kran-Konfigurationen und somit noch flexiblere Handhabungslösungen“, sagt Michael Schlaich.

Sind höhere Lasten zu tragen oder muss ein größerer Arbeitsbereich abgedeckt werden, konzipiert Schmalz Portal- oder Hängekrane. „Besonders eindrucksvoll sind die Anlagen, die einige Quadratmeter Fläche überspannen“, sagt Schlaich. Häufig hängen dabei mehrere Vakuumheber in einem System – so deckt ein Schienensystem mehrere Arbeitsplätze zum Beispiel im Versand, in Montagelinien oder der Kofferabfertigung im Flughafen ab.

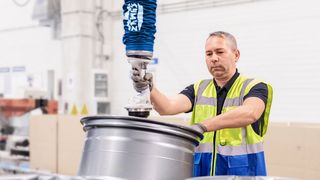

Felgengreifer für Vakuum-Schlauchheber

So kommen Leichtmetallfelgen kratzerfrei zum Reifenhändler

Ein elektrischer Fahrantrieb für Hängekrananlagen unterstützt den Anwender optional beim Bewegen und Positionieren von Lasten bis 800 kg. Soft-Start und -Stopp machen das Anfahren und Anhalten leise und reduzieren die Schwingungen. „Der Antrieb ist eine ideale Erweiterung für unseren Kettenzug, der solo oder in Kombination mit dem Vakuum-Hebegerät VacuMaster schwere Lasten hebt“, ergänzt Schlaich. Dabei muss es nicht immer das Komplettsystem aus Kran und Vakuum-Handhabungssystem sein. Schmalz konfiguriert ebenso Krananlagen, die die Anwender mit kundeneigenen Hebelösungen wie beispielsweise Gurten kombinieren können.
