Linearsystem Führungssystem für Linearbewegungen ist in New York im Einsatz

Winkel hat auf der Automatica hochwertige Systeme und Komponenten für die Linear- und Handhabungstechnik präsentiert, unter anderem das Mehrachs-Linearsystem für unterschiedliche Anwendungen sowie die gängige Winkel-Rolle.

Firmen zum Thema

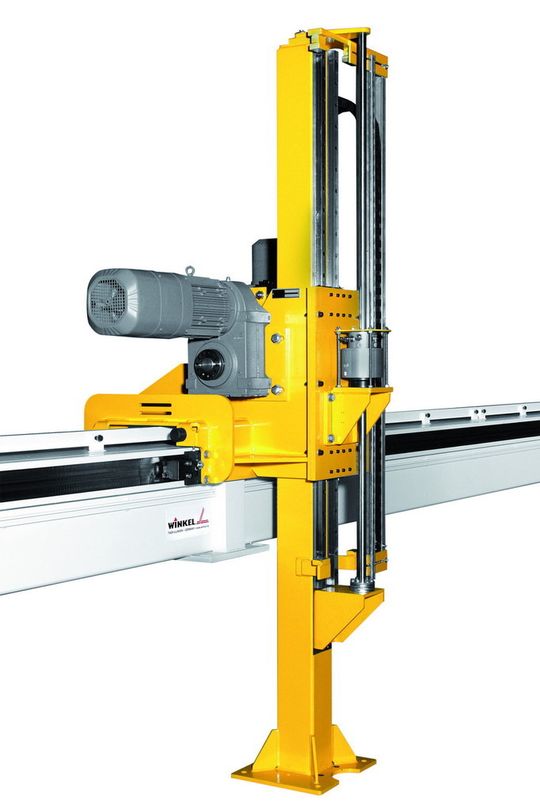

Die robuste Stahl-Linear-Einheit SLE hebt Lasten bis zu 6 t und ist unempfindlich gegenüber Schmutz und Staub.
Die robuste Stahl-Linear-Einheit SLE hebt Lasten bis zu 6 t und ist unempfindlich gegenüber Schmutz und Staub.
(Bild: Winkel)

Die Mehrachs-Linearsysteme sind für verschiedene Aufgaben etwa in der Produktion oder Logistik geeignet. Die robuste Stahl-Linear-Einheit SLE beispielsweise hebt Lasten bis zu sechs Tonnen und ist unempfindlich gegenüber Schmutz und Staub. Sie wird unter anderem in Gießereien sowie in der Baustoff- und Glasindustrie eingesetzt. Durch ihren einfachen, modularen Aufbau ist die Linear-Einheit laut Winkel äußerst kostengünstig. Wartungsarme Zahnstangen- oder Zahnriemenantriebe sorgen für einen zuverlässigen Betrieb auch unter härtesten Bedingungen. Trotz der robusten Ausführung ist sie mit einer Geschwindigkeit von bis zu 3 m/s dynamisch und mit einer Wiederholgenauigkeit von bis zu 1 mm auch präzise.

Hohe Geschwindigkeit mit dynamischer Beschleunigung vereint

Auch für hochgenaue Anwendungen, etwa in der Robotertechnik oder im Automobilbau, zeigte Winkel Lösungen auf der Automatica: die Dynamik-Linear-Einheit DLE. Eine Wiederholgenauigkeit von bis zu 0,1 mm und eine hohe Geschwindigkeit von bis zu 5 m/s machen dies möglich. Die Beschleunigung ist mit bis zu 6,5 m/s² sehr dynamisch. Die Einheit hebt Lasten von 10 kg bis zu 4 t.

Bildergalerie

Winkel-Rollen-System passt sich an jeweilige Anforderungen an

Die Winkel-Rolle ist ein Führungssystem für stabile, sichere und wartungsarme Linearbewegungen. Es kann tragende und statische Funktionen übernehmen und ist unempfindlich gegen Schmutz, Feuchtigkeit und wechselnde Temperaturen. Zudem lässt sich das Winkel-Rollen-System flexibel an verschiedene Anforderungen anpassen. Die modulare Bauweise und Genauigkeit ermöglichen eine schnelle Montage. Die Winkel-Rollen kommen unter anderem beim neuen Verkehrsknotenpunkt am One World Trade Center in New York zum Einsatz. (sh)
