Energieführung Energieführungsketten der TKA-Serie, die komfortablen Leitungsführung

Redakteur: Karl-Ullrich Höltkemeier

Um eine hohe Verfügbarkeit von Werkzeugmaschinen zu gewährleisten, müssen einige Anforderungen erfüllt werden. Dazu gehört der Schutz von Leitungen und Schläuchen als Lebensader gegen Späne, Kühl- und Schmiermittel. Tsubaki Kabelschlepp bietet mit den IP54-konformen Energieführungsketten der TKA-Serie neben der hohen Schutzart vielfältige Möglichkeiten der komfortablen Leitungsführung.

Firmen zum Thema

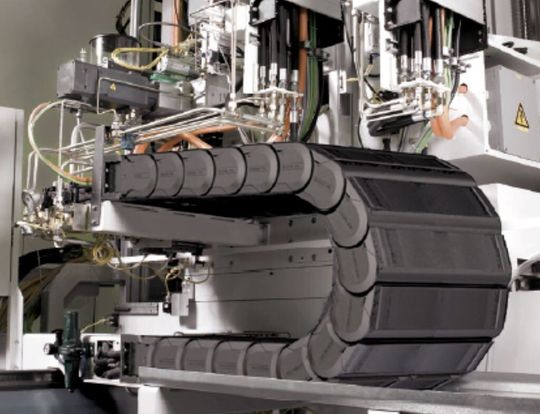

Die TKA-Energieführungsketten eignen sich aufgrund ihres hohen Schutzgrades unter anderem für den Einsatz in Werkzeugmaschinen.
Die TKA-Energieführungsketten eignen sich aufgrund ihres hohen Schutzgrades unter anderem für den Einsatz in Werkzeugmaschinen.
(Bild: Kabelschlepp)

Energieführungsketten werden im gesamten Maschinenbau zur Versorgung beweglicher Anlagenteile genutzt. Um eine hohe Verfügbarkeit von Werkzeugmaschinen zu gewährleisten, müssen einige Anforderungen erfüllt werden. Dazu gehört der Schutz von Leitungen und Schläuchen als Lebensader gegen Späne, Kühl- und Schmiermittel. Tsubaki Kabelschlepp hält hierfür ein breites Produktsortiment bereit. Das Unternehmen bietet mit den IP54-konformen Energieführungsketten der TKA-Serie neben der hohen Schutzart vielfältige Möglichkeiten der komfortablen Leitungsführung.

Bei Werkzeugmaschinen kommen noch einige Besonderheiten dazu: Ob nun gefräst, gedreht oder geschliffen wird, es fallen jede Menge unterschiedliche, teilweise heiße Späne und Metallpartikel an, die schon aufgrund ihres großen Volumens leicht Anlagenteile beschädigen können.

Bildergalerie

Zudem bilden Späne in Kombination mit Ölen, Kühl- oder Schmiermitteln äußerst aggressive Rückstände, die Schläuche und elektrische Leitungen leicht beschädigen können. Um dies verhindern zu können, muss eine Energieführungskette besonders dicht und verschleißfest sein.

Schutzklasse IP54 hält dicht

Die neue TKA-Serie des Unternehmens ist dicht gemäß IP54. Auf Verfahrwegen bis zu 6000 mm schützt die Kette gegen schädigende Späne- und Partikelmengen und Spritzwasser. Sie verhindert das Eindringen von Kühl- und Schmiermitteln, trägt somit zu einem sicheren Betrieb der Anlagen bei und steigert deren Verfügbarkeit. Durch die Kapselung des Anschlagsystems und der Bolzen-Bohrungsverbindung sind selbst große Mengen zerstäubtes Öl und umherfliegende Teilchen bei der Reinigung des Arbeitsraums kein Problem mehr.

Die optimierte Geometrie der Kettenglieder und ein 3-faches Anschlagsystem ermöglichen der TKA große freitragende Längen. Die Leitungsführung ist dabei gleichzeitig sehr torsionssteif bei hoher Seitenstabilität, was bei engen Bauräumen ein entscheidender Vorteil ist. Diese hohe Stabilität ermöglicht u.a. platzsparende Anordnungen, zum Beispiel 90° auf der Seite liegend mit geringem Durchhang innerhalb der Maschine.

Durch die integrierten Gleitflächen ist die Energieführung auch für lange Verfahrwege an großen Bearbeitungszentren geeignet. Dabei sorgt die integrierte Geräuschdämpfung dafür, dass die Kette jederzeit sehr leise und vibra-tionsarm läuft.

Besonders hitzebeständig bis 850°C

Die Kette ist in unterschiedlichen Materialien erhältlich, die je nach Anwendungsfall besonders hitzebeständig bis 850°C oder auch elektrisch leitend sein können; alle Artikel bestehen aus besonders verschleißfestem glasfaserverstärkten Kunststoff. Die Oberfläche der TKA ist so gestaltet, dass Ablagerungen schon im Vorfeld weitgehend vermieden werden. Vertiefungen, in denen sich größere Mengen Späne sammeln können, gibt es nicht. Der Innenraum ist zudem ohne Störkanten und sehr leitungsschonend gestaltet. Die Schutzfunktion umfasst auch den Anschlag: Universal-Anschlusselemente aus Kunststoff oder Stahl lassen sich von oben, von unten oder frontal anschließen. Passende Abdeckbleche runden das Angebot ab.

Zusätzlich sind Zugentlastungskämme erhältlich, die sich ohne separate Verschraubungen zwischen den Anschlussstücken montieren lassen. An ihnen lassen sich die Leitungen mit Kabelbindern sicher, preiswert und materialschonend fixieren. Zusätzlich finden bei Bedarf C-Schienen (ebenfalls ohne separate Verschraubung) an den Anschlussstücken Halt. Auf diesen Metallprofilen lassen sich LineFix-Bügelschellen zur Befestigung der Leitungen oder Blockschellen zur Fixierung von Schläuchen anordnen.

Variable Innenteilung über den gesamten Querschnitt

Durch die allseitig geschlossene Bauform ist das Innere der Energieführungsketten an jeder beliebigen Position leicht zugänglich. Die Kettenglieder verfügen über komplett einseitig abnehmbare Deckel, die je nach Ausführung innen oder außen durch einen Ein-Klick-Verschluss geöffnet werden können. Zusätzliche Verriegelungselemente sind nicht notwendig. Die formschlüssigen Deckel fügen sich nahtlos ineinander und schließen mit den Seitenbändern dicht ab.

Durch den rechteckigen Querschnitt bieten alle TKA-Energieführungsketten ein gutes Verhältnis von Innen- zu Außenbreite und somit einen effizient nutzbaren Innenraum. Selbst bei sehr vielen unterschiedlichen Leitungs- und Schlauchdurchmessern kann aufgrund der verfügbaren Innenhöhe über den gesamten Querschnitt ein hoher Füllgrad realisiert werden.

Gerade bei liegender Montage oder Querbeschleunigungen ist diese saubere Trennung von Leitungen erforderlich und ein Vorteil für den Kunden.

Hierfür kann der Anwender zwischen mehreren Trennstegvarianten wählen: Standardmäßig sind die Trennstege oder das komplette Trennstegsystem mit zusätzlichen Höhenseparierungen über den gesamten Querschnitt verschiebbar (Version A). Für Anwendungen mit Querbeschleunigungen und auf der Seite liegende Varianten sind zudem Trennstege erhältlich, die sich im 2 mm-Raster fixieren lassen.

Hierbei werden die Arretierungsnocken in den Rastprofilen der Deckel (Version B) befestigt. Einteilungen erleichtern das Ausrichten der Trennstege am Deckel.

Fast 100% mehr freitragende Länge gegenüber vergleichbaren Produkten

Die geschlossene Energieführung der TKA-Serie von Tsubaki Kabelschlepp ist als TKA30, -38, -45 und -55 (Type = Teilungen [mm]) aufgebaut. Dabei sind verschiedene Innenbreiten zwischen 15 und 175 mm erhältlich. Die durchgängigen Innenhöhen sind 20,5 mm, 26 mm, 36 mm und 45 mm.

Anwendungs- und typenabhängig ist eine freitragende Länge bis 3000 mm; bei gleitenden Anwendungen sind sogar Verfahrwege von bis zu 150 m möglich. Abhängig von den Einsatzbedingungen sind Zusatzlasten bis 10 kg/m und Verfahrgeschwindigkeiten bis 9m/s möglich, wobei Beschleunigungen bis 45 m/s2 realisierbar sind. Die Kette lässt sich mit kleinen Krümmungsradien von 55 mm bis hin zu KR 300 mm sowie als S-förmig angeordnete Kette einsetzen.

Umfangreiches Lieferprogramm

Tsubaki Kabelschlepp führt neben den Energieführungsketten aus Kunststoff auch Hybride mit Aluminium und Stahlketten sowie ein großes Programm an schleppkettentauglichen Leitungen. Führungsrinnen und umfangreiches Zubehör vervollständigen das Lieferprogramm.

Auf Wunsch bekommt der Kunde ein einbaufertiges System mit Garantie: von der einfachen Energieführungskette mit Leitungen bis hin zum umfangreichen Kettensystem mit Leitungen, Steckern, Zugentlastungen und Mitnehmern – fertig vormontiert auf einem Transportgestell.

Die Montage vor Ort gehört ebenso zum Service wie die Aufnahme und Auslegung der Produkte gemeinsam mit dem Kunden. Das innovative Unternehmen mit 60 Jahren Erfahrung betreibt am Stammsitz in Wenden ein Entwicklungs- und Testzentrum, um die Qualität seiner Artikel ständig zu verbessern und neue Produkte zu entwickeln. (hö)
