Schwenkkran Ein Kran in luftiger Höhe

Redakteur: Jan Vollmuth

Für den Transport verschiedener Materialien auf das Dach eines 35 m hohen Silos, wurde Ersatz für einen in die Jahre gekommenen Kran gesucht. Nach einer ersten Ortsbegehung entwickelten die Konstrukteure der Firma Heidkamp Hebezeuge aus Heiligenhaus einen neuen Schwenkkran.

Firmen zum Thema

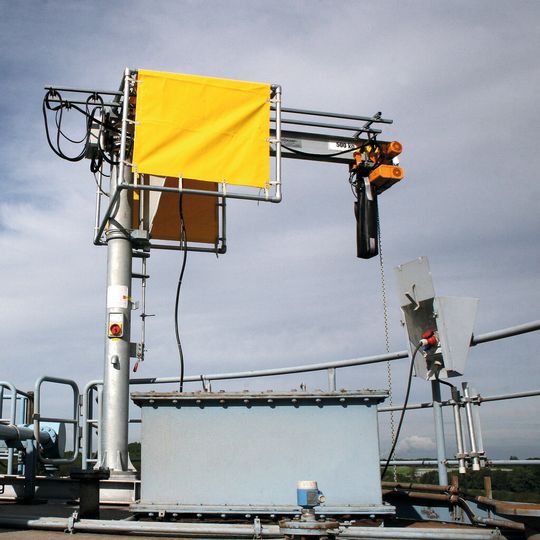

Der Kran nach der Montage.
Der Kran nach der Montage.
(Bild: Heidkamp)

Gefragt war eine individuelle und robuste Lösung mit einem mehr als 2 m langen Ausleger, der schwenkbar sein sollte. Permanente Witterungseinflüsse beim Einsatz des Krans im Freien bedingten die Suche nach besonders hochwertigen Komponenten. Das Heidkamp-Team entschied sich für einen soliden Säulenschwenkkran mit einer Tragfähigkeit von bis zu 0,5 t, der anders als sein Vorgänger mit einem Wetterschutzdach ausgerüstet werden sollte.

Die Säule des Krans wurde mit einer Höhe von 3 m geplant, so dass das Verfahren des 2,5 m langen Kranarmes innerhalb des Schwenkbereiches von 360° Grad es ermöglicht, auch sperrige Güter problemlos auf den Silo zu heben. Basis des Krans ist ein solider Stahlbau, welcher aufgrund der zu erwartenden Zug- und Querkräfte mit Baustählen der Sorten S 235 und S 355 realisiert werden konnte. Eine Feuerverzinkung übernimmt dabei den notwendigen Korrosionsschutz.

Bildergalerie

Bauseits wird der Schwenkkran an einer eigens für diese Lösung produzierten Unterkonstruktion befestigt. Das Heben, Fahren und Schwenken des Kranes wird mittels eines Elektromotors realisiert, der besonders für den dauerhaften Einsatz im Freien geeignet ist. Ein hochwertiger Elektrokettenzug erledigt den notwendigen Hub von fast 40 m und transportiert die Güter mit einer Hubgeschwindigkeit von bis zu 10 m/min.

Von der ersten Begehung, über Konstruktion und Fertigung, hin zu Montage und Inbetriebnahme, realisierte die Firma Heidkamp das Kranprojekt in nur wenigen Wochen. Der Aufbau auf dem Silo war einschließlich der notwendigen Schweißarbeiten für die Kranunterkonstruktion bereits nach nur 2 Tagen erledigt.

Nach der Abnahme durch einen Kransachverständigen wurden abschließend ein Kranprüfbuch, die statischen Berechnungen sowie eine Betriebsanleitung übergeben. Und auch die jährliche Wartung nach BGV D 6 wird vom deutschlandweiten Prüfservice der Firma Heidkamp selbst durchgeführt. (jv)
