Spannschrauben Rundstäbe, Rundprofile und Leitungen mit Innenspannschraube sicher fixieren

Redakteur: Brigitte Michel

Mit der ISS-Innenspannschraube von habö lassen sich zylindrische Bauteile wie Rundstäbe oder Rohrprofile einfach, schnell und sicher fixieren.

Firmen zum Thema

Minimales Lockern oder Anziehen der ISS ermöglicht die stufenlose Verstellbarkeit oder den Austausch von Bauteilen.
Minimales Lockern oder Anziehen der ISS ermöglicht die stufenlose Verstellbarkeit oder den Austausch von Bauteilen.
(Bild: habö)

Mit der ISS-Innenspannschraube von habö lassen sich zylindrische Bauteile wie Rundstäbe oder Rohrprofile einfach, schnell und sicher fixieren. Ob beispielsweise als Spannmittel im Maschinenbau, als Befestigungslösung in der Sensortechnik, Anschlagmittel für Werkstücke und Werkzeuge in der Dreh-Frästechnik oder die höhenverstellbare Befestigung von Displays und Regalböden – mit der ISS sind die Dinge schnell positioniert und ebenso im Handumdrehen wieder gelöst.

Im Vergleich zu bisherigen Befestigungslösungen bietet die Innenspannschraube eine wesentlich schnellere und einfachere Fixierung zylindrischer Komponenten, da lediglich ein metrisches Gewinde benötigt wird, in das sie eingeschraubt wird. Diese Simplizität bringt Kosteneinsparung, Montagefreundlichkeit und Sicherheit. Auch Umrüstvorgänge werden erleichtert, denn ein minimales Lockern oder Anziehen der ISS ermöglicht die stufenlose Verstellbarkeit oder den Austausch von Bauteilen.

Bildergalerie

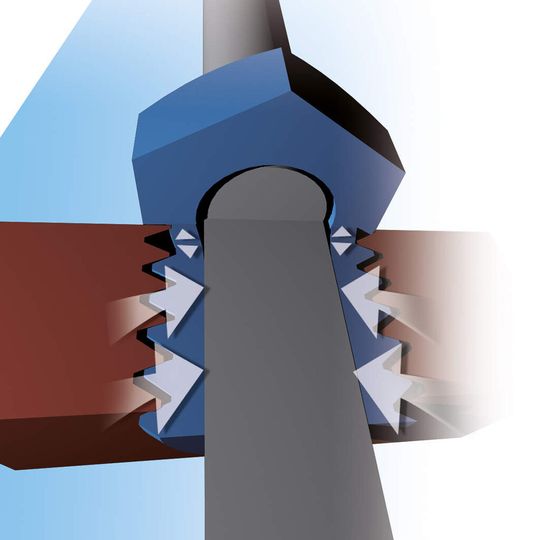

Die ISS – standardmäßig aus Edelstahl 1.4305 – gibt es lagermäßig in verschiedenen Größen mit Spannmöglichkeiten für 3 mm bis 25 mm. Aufgrund flexibler Fertigungsmöglichkeiten kann der Hersteller auf Wunsch auch größere Typen realisieren. Die ISS wird in eine Bohrung oder Mutter mit einfachem metrischen Gewinde eingeschraubt, bis der Kopf auf der Planfläche des Bauteils aufliegt. Ist der Rundstab durchgeschoben und positioniert, wird mit einem Spezialschlüssel die ISS gegen das Gewinde verschoben und dadurch geringfügig und vollständig reversibel gedehnt. Diese leichte Dehnung reicht aus, den Durchmesser der Schraube soweit zu verringern, dass das eingeschobene Bauteil sicher eingespannt wird. Der Durchmesser der ISS und der Anpressdruck ist konstruktiv auf den jeweiligen Anwendungsfall modifizierbar. Damit lässt sich das Bauteil auch als Rutschkupplung auf einer Welle nutzen.

In Tests hat sich die Zuverlässigkeit der Innenspannschraube gezeigt: An einen gewöhnlichen Edelstahlstab mit einem Durchmesser von 12 mm, der von einer einzelnen Schraube gehalten wird, kann problemlos ein Gewicht von über 100 kg befestigt werden. Bei einer entsprechenden Beschichtung der Innenspannschraube sind sogar mehr als 350 kg erreichbar.

Mit Werkstoff- und Formanpassungen lassen sich physikalische und optische Eigenschaften der habö ISS verändern, beispielsweise für den Einsatz in sensiblen Bereichen wie der Hygienetechnik. Neben der Edelstahl-ISS gibt es auch Varianten aus Aluminium und Kunststoff.
