Antriebssystem Pneumohydraulische Antriebe für die Batteriezellenfertigung

Tox Pressotechnik lieferte 333 pneumohydraulische Antriebe als maßgeschneiderte Sonderausführung für die Batteriezellenproduktion an den koreanischen Chemie-Riesen LG Chem - der größte Einzelauftrag über Tox-Kraftpakete in der Firmengeschichte.

Firmen zum Thema

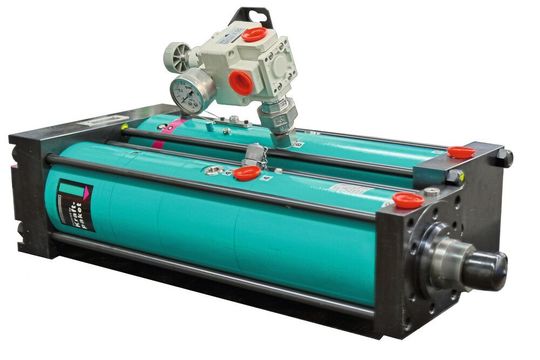

Das Tox-Kraftpaket in Sonderausführung für die Batteriezellenfertigung bei LG Chem ist kupfer-, nickel- und zinkfrei.
Das Tox-Kraftpaket in Sonderausführung für die Batteriezellenfertigung bei LG Chem ist kupfer-, nickel- und zinkfrei.
(Bild: Tox Pressotechnik)

Die Antriebszylinder der Baureihe Tox-Kraftpaket erzeugen große Presskräfte auf sehr kleinem Raum, bieten eine hohe Hubfrequenz und eine lange Lebensdauer bei niedrigem Energieverbrauch, geringer Geräuschentwicklung und minimalem Wartungsaufwand. Diese Eigenschaften überzeugten auch LG Chem Ltd. Das koreanische Chemieunternehmen orderte 333 Antriebe in Sonderausführung für seine Batteriezellenproduktion.

Folie blasenfrei auf Batteriezelle aufpressen

Die Tox-Kraftpakete kommen unter anderem beim blasenfreien Aufpressen einer Folie auf die Batteriezelle zum Einsatz. Tox Pressotechnik führte alle Anbauteile und Komponenten komplett kupfer-, nickel- und zinkfrei aus, um Kurzschlüsse zu verhindern. Weitere Teile hat das Unternehmen nach Lastenheft in Edelstahl gefertigt. Die Tox-Kraftpakete sind trockenraumtauglich und leisten 61,7 kN Presskraft bei 6 bar Druck. Der Gesamthub beträgt 100, der Krafthub 6 mm.

Zudem sind die Sonderausführungen mit Zusatzfunktionen ausgestattet, etwa einer hydraulischen Endlagendämpfung vom Typ ZHD für die optimale Dämpfung des Arbeitskolbens am Ende des Rückhubs. Außerdem verfügen die Antriebe über eine Luftfeder sowie einen Leistungs-Bypass. Dieser vermeidet Unterdruck im Ölsystem beim Stanzen oder bei hohen Hubgeschwindigkeiten.

Komplett-Antriebssystem mit Presskräften bis zu 2.000 kN

Die pneumohydraulischen Tox-Kraftpakete gibt es in unterschiedlichen Bauformen und mit umfangreichem Zubehör. Mit Presskräften bis zu 2.000 kN sind sie damit als Komplett-Antriebssysteme universell einsetzbar. Sie können in jeder beliebigen Lage eingebaut werden und benötigen in den meisten Fällen keine externe Werkzeugführung.
