Wegband-Sensor Neue Wegband-Sensoren mit integrierter Umlenkrolle

Redakteur: Jan Vollmuth

Mit den WBR-Modellen erweitert ASM die Positape Wegband-Sensorfamilie um ein wichtiges Feature. Bei den neuen WBR-Modellen ist direkt am Sensor eine Band-Umlenkrolle montiert, so dass eine flexible Variation der Auszugsrichtung des Messbandes möglich ist.

Firmen zum Thema

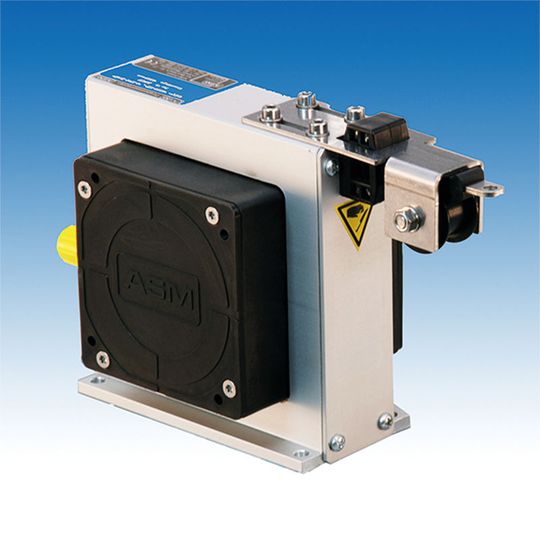

Beim neuen Positape WBR21 Wegbandsensor von ASM ist die Umlenkrolle direkt am Sensor hinter dem Bandeinlauf montiert. Ideal für Anwendungen mit engen Raumverhältnissen.
Beim neuen Positape WBR21 Wegbandsensor von ASM ist die Umlenkrolle direkt am Sensor hinter dem Bandeinlauf montiert. Ideal für Anwendungen mit engen Raumverhältnissen.
(Bild: ASM)

Dies ist vor allem bei Anwendungen mit engen Platzverhältnissen von Vorteil, bei denen umgelenkt werden muss. Der Abgangswinkel des Bands lässt sich durch die integrierte Umlenkrolle so optimieren, dass präzises Messen auch an Stellen möglich ist, die bisher mit Positionssensoren nicht erreichbar waren, zum Beispiel bei Positionsmessungen in Kranseitenauslegern.

Sehr flexibles Edelstahlmessband

Die linearen Positape-Wegband-Sensoren bestehen aus einem Edelstahlmessband, das auf eine Messtrommel aufgewickelt wird. Das verwendete Edelstahlband ist 10 mm breit und nur 0,08 mm dick und kann aufgrund seiner hohen Flexibilität selbst über sehr kleine Umlenkrollen und sogar in gegenläufiger Richtung geführt werden, ohne dass dadurch die Lebensdauer des Messbandes beeinträchtigt wird.

Bei den neuen WBR-Wegband-Sensoren wird die Umlenkrolle direkt am Sensor hinter dem Bandeinlauf montiert. Damit kann der Auszugswinkel um 90° gedreht und der Einbau flexibel an die Anforderungen des zur Verfügung stehenden Einbauplatzes angepasst werden.

Keine Referenzanfahrt erforderlich

Positape Wegband-Sensoren messen linear und absolut, also ohne Referenzanfahrt. Die Messlängen reichen je nach Modell von 1500 bis 20.000 mm. Bei einer Linearitätstoleranz von ± 0,10 % sind die Sensoren mit Analog- oder Digitalausgängen (SSI- oder CANopen, CAN SAE J1939) mit einer Auflösung von < 0,05 mm erhältlich. (jv)
