Leichtbau Funktionsintegrierte, bionisch optimierte Fahrzeugstruktur in flexibler Fertigung

Die Karosserien von morgen müssen nicht nur leichter, sondern vor allem hochflexibel konzipiert werden. Die Folge ist eine steigende Anzahl an Fahrzeugderivaten, die nach anpassungsfähigen und wirtschaftlich zu fertigenden Karosseriekonzepten verlangen. Die additive Fertigung könnte in absehbarer Zeit ganz neue denkbare Wege offerieren.

Anbieter zum Thema

DEPRAG SCHULZ GMBH u. CO.

SPN Schwaben Präzision Fritz Hopf GmbH

Franke GmbH

Fraunhofer-Einrichtung für Additive

EDAG Engineering GmbH

mehr weniger

BLM Group Deutschland GmbH

CONCEPT Laser GmbH

EDAG Engineering GmbH

weniger

In einem Gemeinschaftsprojekt zeigen EDAG Engineering, das Laser Zentrum Nord, Concept Laser und die BLM Group mit dem bionisch optimierten, hybrid gefertigten Spaceframe eine neue Perspektive auf, wie ein wandelbares und flexibel zu fertigendes Karosseriekonzept realisiert werden kann, um die zunehmende Fahrzeugvarianz durch die Vielzahl von Antriebsvarianten und Laststufen beherrschbar zu machen.

Kombiniert werden generativ hergestellte Karosserieknoten und intelligent bearbeitete Profile. Die Knoten können dank generativer Fertigung hochflexibel und multifunktional gestaltet werden, um z. B. unterschiedliche Fahrzeugvarianten ohne zusätzliche Werkzeug-, Betriebsmittel- und Anlaufkosten „On demand“ produzieren zu können. Als Verbindungselemente dienen Profile aus Stahl. Auch diese können durch unterschiedliche Wandstärken und Geometrien individuell und einfach den vorgegebenen Laststufen angepasst werden.

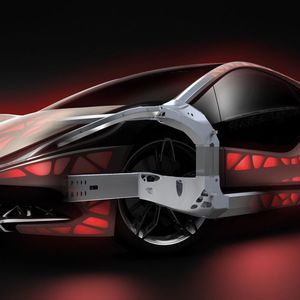

Der NextGen-Spaceframe im Detail

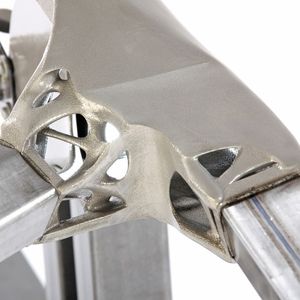

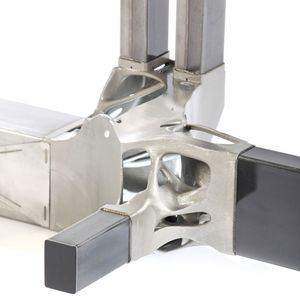

Beim NextGen Spaceframe handelt es sich um eine Kombination von generativ gefertigten 3D-Knoten und intelligent bearbeiteten Profilen aus Stahl. Die Knoten können vor Ort für die jeweilige Variante „Just in Sequence“ (JIS) hergestellt werden, ebenso wie die Profile, welche zunächst durch 3D-Biegen und anschließend durch 2D- und 3D-Laserschneidverfahren in die gewünschte Form und Länge gebracht werden. Im Fokus steht das Fügen einzelner Bauteile zu einer Hybridstruktur, um topologieoptimierte Strukturen herzustellen, wie sie aktuell noch nicht möglich sind. Zum Einsatz kommt das Laserschweißen, das sich durch filigrane Schweißnähte und geringe Wärmeeinbringung auszeichnet. Geschweißt werden die Bauteile mittels Kehlnaht am Überlappstoß. Geometrische Grundlage hierfür, ist die komplett umlaufende Einschuhung der Profile, welche durch 3D-Vermessung der Profile auch „On demand“ mittels additiver Fertigung angefertigt wird. Diese Verbindung ermöglicht das umlaufende Schweißen für eine große Anbindungslänge bei einer gleichzeitig guten Vorpositionierung der Bauteile. Die Profile werden automatisch durch den Knoten ausgerichtet und fixiert. Genutzt wird ein Scheibenlaser mit robotergeführter Optik. Zudem sind die angewandten Lasertechniken zur Herstellung von Profilen und Knoten in der Montage hochgradig automatisierbar.

Bildergalerie

Das Konzept bietet in Bezug auf die Kostenstruktur der Fertigung und einer möglichen Zeiteinsparung hohe Potenziale. Die additiv gefertigten Knoten können entsprechend jeder Laststufe angepasst werden, durch z.B. zusätzliche versteifende Elemente bei hohen Lastanforderungen. Damit wird jede Variante gewichts- und funktionsoptimal ausgeführt. Die Hybridbauweise überbrückt mit den Profilen die geforderten Distanzen der Struktur, während die Knoten zur Verbindung der Profile dienen. Beide Elemente wurden im CAE/CAD optimiert und gewährleisten die geforderten Anforderungen einer Karosseriestruktur. Im vorliegenden Fall übernahm die EDAG Engineering GmbH neben der koordinierenden Funktion die Erarbeitung und Optimierung des Spaceframe-Konzeptes, die Laser Zentrum Nord GmbH das Laserschweißen, die BLM Group das 3D-Biegen und Laserschneiden und die Concept Laser GmbH die additive Fertigung der Knoten. Nur das interdisziplinäre Zusammenspiel der sich ergänzenden Partner und die hohe Kompetenz der einzelnen Technologiespezialisten in ihren Fachdisziplinen erlaubte die erfolgreiche Umsetzung des Projektes.

Anwendertreff Leichtbau

Die Masse reduzieren – wir zeigen, wie es geht

Additive Fertigung der Spaceframe-Knoten mittels Laserschmelzen

Der Lasercusing-Prozess von Concept Laser generiert Bauteile schichtweise direkt aus 3D-CAD-Daten. Die Methode erlaubt die Produktion von komplexen geometrischen Bauteilen ohne Werkzeug. Es können Bauteile erzeugt werden, die mit konventioneller Herstellung nur sehr schwierig oder unmöglich zu fertigen sind. Bei dieser Konzeption können die Knoten im konventionellen Stahlguss nicht hergestellt werden. Um einen fehlerfreien Aufbau sicherstellen zu können, ist an Flächen mit einem Winkel kleiner 45° zur Bauplattform eine Supportstruktur vorzusehen. Neben einer reinen Stützfunktion nimmt der Support vor allem Eigenspannungen auf und verhindert einen Verzug der Bauteile. Aufgrund der komplexen Knotengeometrie ist eine saubere Supportaufbereitung die Grundlage einer erfolgreichen Produktion. Nach der Supportaufbereitung wird das Bauteil virtuell in einzelne Schichten geschnitten. Nach dem Datentransfer auf die Lasercusing-Anlage werden die entsprechenden Prozessparameter zugewiesen, und der Bauprozess wird gestartet. Gefertigt wurden die Knoten auf einer X line 1000R-Anlage von Concept Laser, die den entsprechenden Bauraum (630 x 400 x 500 mm3) für solche Projekte aufweist und mit einem 1kW-Laser arbeitet. Einen größeren Bauraum beim pulverbettbasierten Laserschmelzen mit Metallen weist nur die neue X line 2000R (800 x 400 x 500 mm3), ebenfalls von Concept Laser, aus, die zudem mit 2 x 1kW-Lasern ausgestattet ist.

Anwendertreff Leichtbau

Fragen zum Leichtbau? Wir geben Antworten

3D-Druck und Profilbauweise vereint

Das Spaceframe-Konzept vereint die Vorteile des 3D-Drucks, wie Flexibilität und Leichtbaupotenzial, mit der Wirtschaftlichkeit bewährter konventioneller Profilbauweisen. In beiden Technologien spielt der Laser die zentrale Rolle. Die topologieoptimierten Knoten ermöglichen einen derzeit maximalen Leichtbau und einen hohen Grad an Funktionsintegration. Sowohl die Knoten als auch die Profile können ohne Zusatzaufwand auf neue Geometrien und Lastanforderungen angepasst werden. Sie bieten so die Möglichkeit, jedes einzelne Teil laststufengerecht auszulegen, und nicht wie bisher, die Dimensionierung der Bauteile an der größten Motorisierung bzw. Laststufe auszurichten. Der Grundgedanke ist also eine Knoten-Profil-Bauweise, die optimal auf die Anforderung der Modellvariante abgestimmt werden kann. Das Ergebnis zeigt eine lastpfadoptimierte Spaceframe-Struktur. Durch den Einsatz vorrichtungs- und werkzeugarmer Verfahren können zukünftig alle Karosserievarianten wirtschaftlich und mit höchstmöglicher Flexibilität gefertigt werden. (qui)
