Komponenten und Systeme Fünf Neuheiten rund um die Konstruktionsbauteile

| Redakteur: M.A. Bernhard Richter

Wir stellen Ihnen die ausgesuchte Neuerungen aus dem Bereich der Normalien und Konstruktionsbauteile vor.

Firmen zum Thema

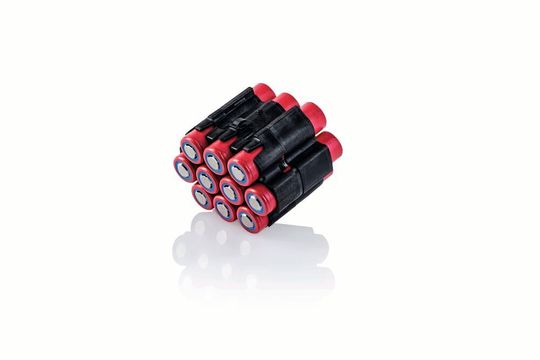

Die Zellhalter für Batterien zum Einsatz in Elektro-Rollern sind auf Batteriepakete von bis zu 196 Zellen ausgelegt.
Die Zellhalter für Batterien zum Einsatz in Elektro-Rollern sind auf Batteriepakete von bis zu 196 Zellen ausgelegt.
(Bild: Pöppelmann)

Lösungen für Batterie-Zellkonzepte

Eine hohe Packdichte der Batteriezellen bei einer nur geringen Wandstärke des Zellhalters – das zeichnet beispielsweise die von Pöppelmann K-Tech für Bosch entwickelte Lösung aus. Die Zellhalter für Batterien zum Einsatz in Elektro-Rollern sind auf Batteriepakete von bis zu 196 Zellen ausgelegt, so das Unternehmen.

Wissen ist Wettbewerbsvorteil!

Bleiben Sie auf dem Laufenden: Mit unserem Newsletter informiert Sie die Redaktion der konstruktionspraxis immer dienstags und freitags zu Themen, News und Trends aus der Branche.

Jetzt abonnieren!

Die Lösung des Kunststoffherstellers vereint Sicherheit mit kompakter Bauweise. Jede Batteriezelle ist einzeln verpackt und von einer stoß unempfindlichen Hülle umschlossen. Eine Federlagerung sorgt für den Schutz der empfindlichen Akkumulator-Zellen. Für die von Bosch geforderte hohe Maßgenauigkeit des Produkts setzt der Kunststoffspezialist aufwendige Messprogramme ein, von CT-Messung bis 3D-Taktilmessung. Da nur begrenzter Bauraum zur Verfügung steht, ging Pöppelmann K-Tech mit der Auslegung der Wandstärke von nur 0,7 mm bis an die Grenzen des Machbaren – bei uneingeschränkter Sicherheit.

Korrosionsbeständige Edelstahlführungen

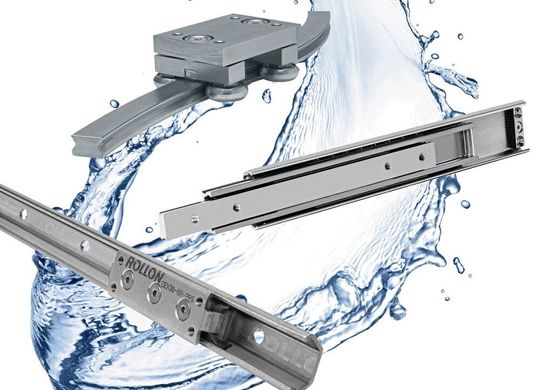

Die prägerollierten Edelstahlprofile mit radialen Rollenläufern sind sehr kostengünstig und gewährleisten dank innenliegender Laufbahnen auch in schmutzigen Umgebungen einen zuverlässigen Betrieb.
Die prägerollierten Edelstahlprofile mit radialen Rollenläufern sind sehr kostengünstig und gewährleisten dank innenliegender Laufbahnen auch in schmutzigen Umgebungen einen zuverlässigen Betrieb.
(Bild: Rollon)

Eine wirtschaftliche und gleichzeitig hochfunktionale Lösung stellen die Linearführungen der Baureihe TEX/UEX aus der X-Rail-Produktfamilie von Rollon dar. Die prägerollierten Edelstahlprofile mit radialen Rollenläufern sind sehr kostengünstig und gewährleisten dank innenliegender Laufbahnen auch in schmutzigen Umgebungen einen zuverlässigen Betrieb. Die Rollenzapfen verfügen über eine Lebensdauer-Schmierung und werden durch eine 2RS-Abdichtung vor Spritzwasser geschützt. Mit der Konfiguration aus T- und U-Schienen kann das X-Rail-System Parallelitätsfehler der Montage oberflächen ausgleichen, so das Unternhemen.

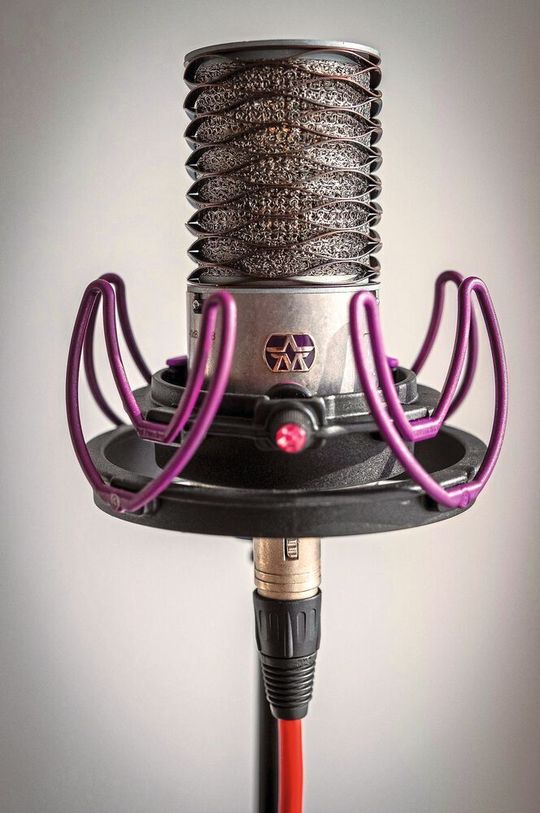

Die Mehrfach-Wellenfeder wirkt wie ein stoßdämpfendes Schutzgitter und absorbiert einen großen Teil der Aufprallenergie.
Die Mehrfach-Wellenfeder wirkt wie ein stoßdämpfendes Schutzgitter und absorbiert einen großen Teil der Aufprallenergie.
(Bild: tfc)

Wellenfedern in Audiotechnik wirken wie ein stoßdämpfendes Schutzgitter

Für viele professionelle Studio- und Bühnentechniker ist die hohe Schutzfunktion des Waveform-Korbes ein entscheidender Faktor für den Einsatz des Origin-Mikrofons. Denn wie sich in verschiedenen Tests gezeigt hat, nimmt die empfindliche Großmembran-Kapsel dank der Elastizität der verwendeten Crest-to-Crest-Wellenfedern selbst bei einem Fall aus mehreren Meter Höhe keinen Schaden. Die Mehrfach-Wellenfeder wirkt hier wie ein stoßdämpfendes Schutzgitter und absorbiert einen großen Teil der Aufprallenergie. Die Feder übernimmt also auch in diesem Anwendungsfall der Audiotechnik eine ihrer ureigensten Aufgaben: Die Schwingungsdämpfung mittels Umwandlung der kinetischen Energie (Dissipation). Ein weiterer Vorteil für den Hersteller besteht zudem darin, dass kaum Aufwand für die Montage eines Schutzkorbes anfällt, da die Wellenfeder selbst ja bereits der fertige Schutzkorb ist. Das verkürzt den gesamten Bauprozess für das Origin-Mikrofon wesentlich. In anderen Anwendungen der Baugruppen-Fertigung dienen sie der Einstellung von Vorspannungen, der Kompensation von Wärmeausdehnungen, dem mechanischen Toleranzausgleich in Lagerungen oder der Lösung von Kollisionsproblemen und der Realisierung von Leichtbau-Konstruktionen.

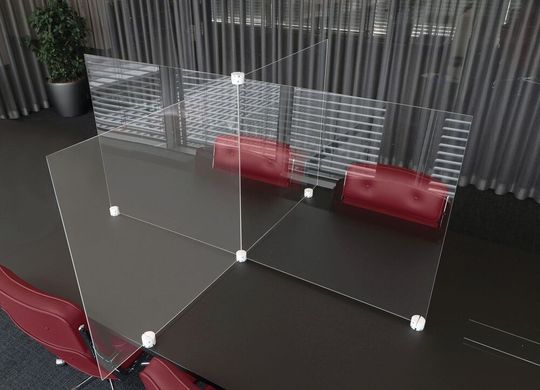

Der Tischaufsteller eignet sich als Husten-, Nies- sowie Spuckschutz.
Der Tischaufsteller eignet sich als Husten-, Nies- sowie Spuckschutz.
(Bild: Kipp)

Hygieneschutz im Portfolio

Neu im Sortiment ist der Kipp Hygieneschutz. Das Produkt besteht aus einer Acrylglas-Trennscheibe in einer Halterung aus wahlweise Vierkantrohr oder Kunststoff. Es eignet sich als Husten-, Nies- sowie Spuckschutz für Ladengeschäfte, Apotheken, Arztpraxen, Lebensmittelmärkte, Empfangstheken, Büroräume und die Gastronomie. Kipp bietet drei Varianten des Hygieneschutzes an: Standard, System und Premium. Sie sind je nach Ausführung als Boden- oder Tischaufsteller verfügbar. Insbesondere die Hygieneschutzvariante System bietet viele Kombinationsmöglichkeiten und gestattet damit Meetings in sicherer Umgebung. Selbstverständlich lassen sich auch individuelle Sondermaße realisieren.

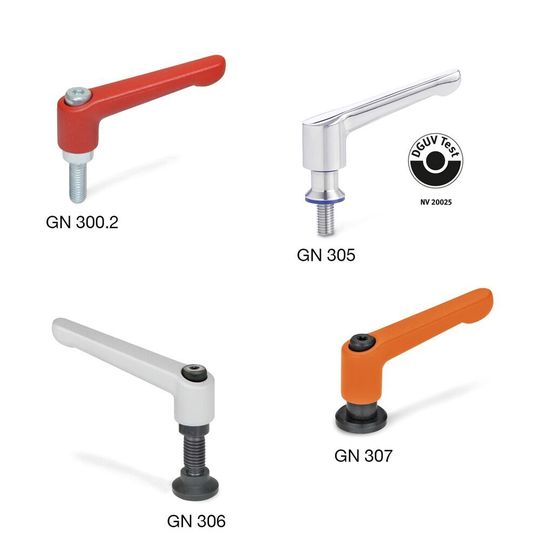

Die axial fixierte Scheibe dreht sich beim Anziehen nicht mit, bewahrt die Spannfläche vor Schäden und vergrößert die Auflagefläche.
Die axial fixierte Scheibe dreht sich beim Anziehen nicht mit, bewahrt die Spannfläche vor Schäden und vergrößert die Auflagefläche.
(Bild: Ganter)

Anheben, schwenken, einrasten

Seit über 50 Jahren vertreibt Ganter den Standard aller verstellbaren Klemmhebel: Die GN 300 ist ein Hebel, der in fast jedem Kontext gebraucht wird. Und er ist Basis für eine Klemmhebel-Familie, die Ganter aufgebaut hat, mit Abwandlungen für spezifische Anwendungen oder mit speziellen Maßen und Zusatzfunktionen. Der Typ GN 307 beispielsweise integriert ein entscheidendes Zusatzbauteil: eine unverlierbare Auflagescheibe aus gehärtetem Stahl. Die axial fixierte Scheibe dreht sich beim Anziehen nicht mit, bewahrt die Spannfläche vor Schäden und vergrößert die Auflagefläche. Trotz der zusätzlichen Scheibe ist die Länge des Gewindes identisch mit jenem der bisherigen Modelle.
