Flexibles Absicherungskonzept mit Lichtgitter für Abkantpressen

| Redakteur: Jan Vollmuth

Bei einer neuen Abkantpresse sollte das Verletzungsrisiko minimiert werden. Das dazu ausgearbeitete Sicherheitskonzept sah daher zusätzlich zu der standardmäßigen Frontabsicherung einen Sicherheitslichtvorhang vor.

Firmen zum Thema

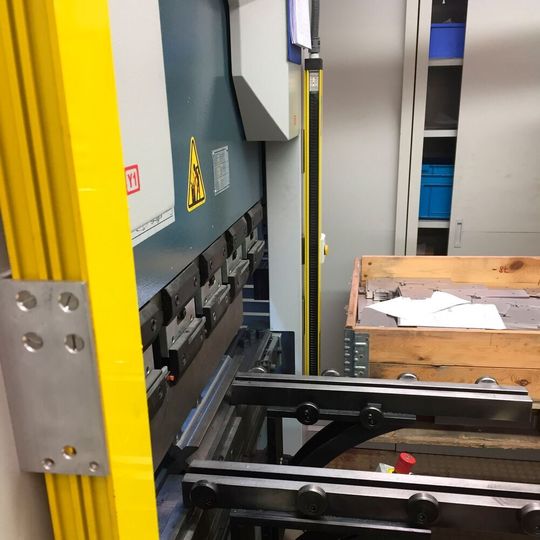

Besondere Anforderungen bei der Absicherung einer Abkantpresse: Der Lichtvorhang muss eine vorgelagerte Blechauflage im Bereich des Lichtvorhangs ausblenden und auch ein Blech mit 6 mm Stärke darf nicht zur Abschaltung führen.
Besondere Anforderungen bei der Absicherung einer Abkantpresse: Der Lichtvorhang muss eine vorgelagerte Blechauflage im Bereich des Lichtvorhangs ausblenden und auch ein Blech mit 6 mm Stärke darf nicht zur Abschaltung führen.
(Bild: Fiessler)

Integration wird groß geschrieben: Die Werkstätten Karthaus mit Sitz in Dülmen beschäftigen sich seit Jahren mit der qualifizierten Eingliederung von Menschen mit Behinderung in das Arbeitsleben. Mit Dienstleistungen unter anderem in den Bereichen Industriemontage, Textil- und Holzverarbeitung, Verpackungsarbeiten als auch in der Metallverarbeitung werden die Beschäftigten ihrer individuellen Fähigkeiten für industrienahe Arbeiten eingesetzt. Allerdings geht dies in der Metallverarbeitung je nach Maschine mit einem erhöhten Restrisiko einher.

Bei der Beschaffung einer neuen Abkantpresse sollte dieses Restrisiko auf ein Mindestmaß reduziert werden. Im Fokus stand dabei jeglicher Eingriff einer dritten Person in den Gefahrenbereich als auch das Klemmen der Finger an der Oberwange, wenn das Blech falsch gehalten wird. Im Zuge dieser Anforderung nahm die Firma Volz aus Witten mit der Firma Fiessler Elektronik mit Sitz in Aichwald Kontakt auf, um ein geeignetes Sicherheitskonzept zu erarbeiten. Nach eingehender Diskussion wurde zusätzlich zu der standardmäßigen vorgesehen Frontabsicherung Akas von Fiessler ein Lichtvorhang implementiert.

Sicherheit für Dritte

Dieser Lichtvorhang soll jegliche Abwärtsbewegung der Oberwange stoppen. Somit besteht Sicherheit für Dritte, die aus Unachtsamkeit in den Gefahrenbereich gelangen, zudem wird der Gefahr vorgebeugt, sich die Hände an der Oberwange einzuquetschen.

Weitere Anforderungen an den Lichtvorhang bestanden darin, dass eine vorgelagerte Blechauflage im Bereich des Lichtvorhangs ausgeblendet werden und auch ein Blech mit 6 mm Stärke nicht zur Abschaltung führen sollte. Die Auswahl fiel auf einen Sicherheitslichtvorhang der Serie BLVT aus dem Hause Fiessler Elektronik. Neben einer schnellen Reaktionszeit bietet dieser Lichtvorhang bis zu 11 verschiedene Blanking-Programme, so dass dieser Lichtvorhang an die verschiedensten Anwendungsbereiche einfach angepasst werden kann. In diesem Falle kann die Höhe der Biegehilfeauflage variierten. Dies hätte das Abschalten des Lichtvorhangs zur Folge, würde die neue Position nicht neu eingelernt werden.

Anwendertreff MaschinensicherheitDie Maschinensicherheit ist ein wichtiges Thema: Die richtigen Normen müssen berücksichtigt und die Anforderungen der Maschinenrichtlinie müssen eingehalten werden. Der Anwendertreff Maschinensicherheit unterstützt Entwickler und Konstrukteure, die funktionale Sicherheit von Maschinen und Anlagen zu gewährleisten.
Mehr Infos: Anwendertreff Maschinensicherheit

Flexibles Sicherheitskonzept

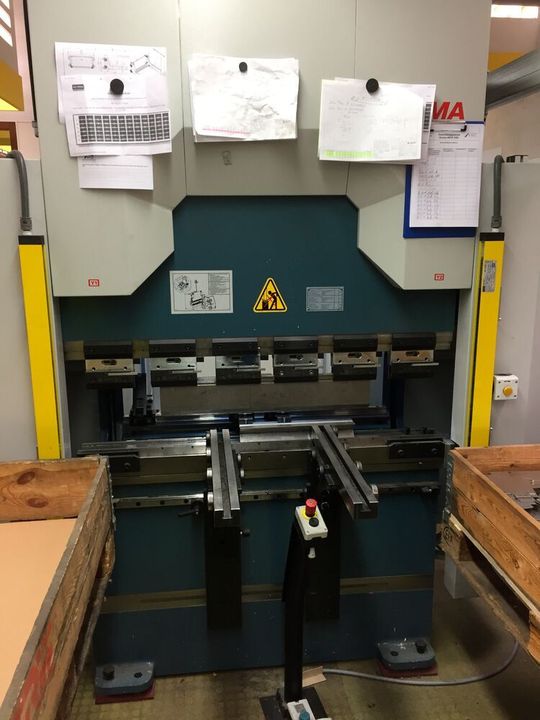

Der Sicherheitslichtvorhang der Serie BLVT von Fiessler Elektronik bietet bis zu 11 verschiedene Blanking-Programme und kann so an verschiedenste Anwendungsbereiche angepasst werden.
Der Sicherheitslichtvorhang der Serie BLVT von Fiessler Elektronik bietet bis zu 11 verschiedene Blanking-Programme und kann so an verschiedenste Anwendungsbereiche angepasst werden.
(Bild: Fiessler Elektronik GmbH Co. KG)

Weiterhin sollte der Lichtvorhang so in das Sicherheitskonzept eingebunden werden, dass dieser per Schlüsselschalter zu- als auch abgeschaltet werden kann. Je nach Qualifikation und Fähigkeit des Bedieners kann der Gruppenleiter die Maschine mit oder ohne Lichtvorhang betreiben. Ein Fingerschutz ist durch das Abkantpressenabsicherungssystem Akas zu jeder Zeit gewährleistet.

Um den Aufwand von zusätzlichen Geräten bzw. Komponenten gering zu halten, wurden die neuen Funktionen, das Programmieren als auch die Auswertung des Lichtvorhangs auf der vorhandenen Sicherheitssteuerung FPSC von Fiessler Elektronik integriert. Diese Integration wurde nach Vorgabe seitens der Firma Volz von Fiessler Elektronik durchgeführt und getestet. Die Installation, Inbetriebnahme und Einweisung an der Maschine vor Ort führte die Firma Volz durch. Somit wurde eine Standard-Abkantpresse innerhalb kürzester Zeit fit für einen neuen Anwendungsfall gemacht.
