Hochdruck-Hydraulik-Drehdurchführungen Drehdurchführungen für Windkraft-Anforderungen

Redakteur: Jan Vollmuth

Bei der Pitch-Verstellung konkurrieren zwei Konzepte: hydraulische vs. elektrische Verstellung. Die Hydraulik punktet hier mit Zuverlässigkeit und einfacher Wartung. Herzstück der hydraulischen Einheit sind Drehdurchführungen für Hochdruckhydraulik.

Firmen zum Thema

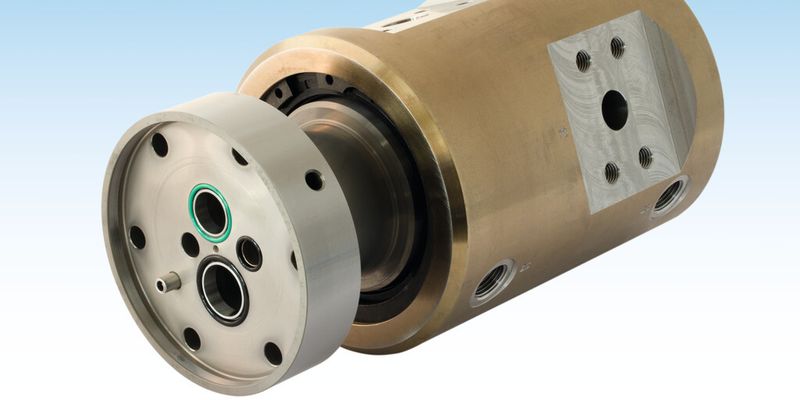

(Bild: Deublin)

Obwohl die Grundtechnik, dem Wind Energie abzuringen, seit Jahrhunderten bekannt ist, stellt die Art und Weise, wie heute Energie benötigt wird, die Konstrukteure immer wieder vor Herausforderungen, schlicht weil der Wind ein unsteter Energielieferant ist.

Zum einen sollen die Turbinen trotz ihrer Massen bereits bei geringen Windgeschwindigkeiten anlaufen. Des Weiteren sollen sie über eine Bandbreite an Windstärken möglichst eine konstante Drehzahl aufweisen, um den Generator gleichmäßig auszulasten. Und wenn sich der Wind zu Sturm bzw. Orkan entwickelt, muss die Rotation der Turbinenflügel beschränkt oder aus Schutzgründen sogar zum Stillstand gebracht werden.

Bildergalerie

Zwei Konzepte für die Pitch-Verstellung

Bei zeitgemäßen Windturbinen wird das über die sogenannte „Pitch-Verstellung“, also das Verändern des Ausstellwinkels des jeweiligen Rotorblattes realisiert bis hin zu Abbremsung oder Stopp. Um das zu erreichen, stehen sich zwei zentrale Konzepte technisch gegenüber: die hydraulische und die elektrische Verstellung, Drehzahlregelung und Abbremsung.

Um das benötigte Drehmoment für heutige Anlagen bei elektrischer Pitch-Verstellung bereitzustellen, müssen entsprechend große Motoren eingesetzt werden. Außerdem müssen für den Stromlos-Fall passend dimensionierte Batterien eingeplant sein, so dass die Turbine das Drehmoment für ihre Primäreinstellung erhält und wieder anlaufen kann. Wie im Haushalt gilt auch hier: Wenn man die Batterie wirklich mal braucht – ist sie leer. Zudem stehen die Batterien unter Wartungs- und Umweltfreundlichkeitsaspekten in der Kritik.

Dem gegenüber steht in der Hydraulik der Druckspeicher als bewährte Komponente, die im Stromlos-Fall genügend Leistungsreserve hat, um das Drehmoment zum Anfahren zu realisieren. Ein weiterer positiver Gesichtspunkt ist, dass hydraulische Mechanik prinzipiell gedämpft läuft, ergo schonend für bewegliche Bauteile ist.

Das wichtigste Teil, sozusagen das Herzstück der hydraulischen Einheit, ist die Komponente, die dafür sorgt, dass die Hydraulikflüssigkeit vom stationären Druckspeicher in die rotierende Nabe gelangt und die Verstelleinheiten erreicht: eine Drehdurchführung für Hochdruckhydraulik.

Hohe Anforderungen an die Drehdurchführung

Die Ansprüche an diese, in der Relation zur Turbine, kleine Komponente sind extrem hoch: Sie soll über viele Jahre bis Jahrzehnte wartungsarm den statischen gegenüber den rotierenden Part sicher abdichten und genauso sicher das Hydraulikmedium führen. Sie soll bei Montage vor Ort einfach einzubauen sein. Sie soll aus Materialien gefertigt sein, die auch widrigen Umweltbedingungen onshore wie offshore dauerhaft widerstehen kann und auch bei einem gewissen Grad von Verunreinigung im Medium hohe Lebensdauer erreichen.

Die Hochdruckhydraulik-Modelle von Deublin erfüllen diese Ansprüche und sorgen dafür, dass Turbinenhersteller wie Betreiber langjährig einfach sorglos zufrieden sein können. Die in diesem Segment eingesetzten Drehdurchführungen basieren auf einem hydrostatischen Dichtprinzip mit kontrollierter Bypass-Strömung, um dauerhaft die Schmierung der Dichtflächen zu gewährleisten, ein besonderer Punkt für Langlebigkeit. Sie sind in ein- bis mehrkanaligen Ausführungen, und, je nach Modell, bis 250 bar Hydraulikdruck sowie mit Zentralkanal für Sensorik oder Anbindung an Schleifringüberträger erhältlich.

Da heutige Hydrauliksysteme mit einer Deublin-Drehdurchführung als Herzstück optimal gegen Ölaustritt gesichert sind, kann hier kein Umwelt-Kritikpunkt ansetzen.

Während es für kleinere Anlagen, die nicht nur Strom einspeisen, sondern kurzfristig zum Anlauf auch abnehmen, durchaus adäquat sein kann, elektrisch die Rotorblätter zu verstellen, steht es bei den meisten größeren Anlagen einfach aufgrund der bewegten Massen und der Autarkie außer Frage, die Verstellung hydraulisch zu realisieren. Und mit den passenden Partner beim Herzstück sind so onshore wie offshore von Windparks bis Großturbinen auch keine Grenzen gesetzt. (jv)
