Schrittmotortreiber Digitaler Phasenstromregler sorgt für gute Laufeigenschaften

Redakteur: Stefanie Michel

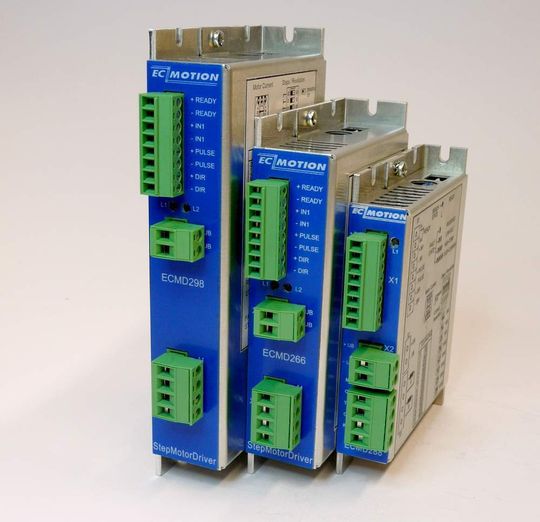

Die Leistungsteile der „Blue Power Line“ Serie sollen eine technisch völlig neue Endstufengeneration repräsentieren. EC Motion stellt damit neue 2-Phasen-Leistungstreiber vor, die sich durch den Einsatz moderner elektronischer Bauelemente und neuer Verfahren in der Ansteuerung zur Stromregelung auszeichnen sollen.

Firmen zum Thema

( Archiv: Vogel Business Media )

Bei der Entwicklung der neuen „Blue Power Line“ Serie achtete der Hersteller besonders auf das Einhalten von guten Laufeigenschaften, wie resonanzarmem Lauf, guter Schrittwinkelgenauigkeit und hoher Drehmomentkonstanz von Schritt zu Schritt. Dies wird durch einen voll digitalen Phasenstromregler mit direkter Phasenstrommessung in den Motorwicklungen erreicht. Beim Einschalten wird der angeschlossene Motor erfasst und ein automatisches Setup stellt die optimalen Betriebsparameter ein. Im Stillstand wechseln die Leistungsteile der „Blue Power Line“ Serie automatisch in den „Stand By Mode“ – der Motor ist dann bei vollem Haltemoment absolut ruhig. Eine automatische Anpassung der Betriebsparameter hält das Motordrehmoment länger konstant, so dass auch im oberen Drehzahlbereich sehr dynamisch positioniert werden kann.

Die Leistungsteile der Serie werden in drei verschiedenen Ausführungen mit Gehäusehaube und Montagewinkel angeboten. Sie sollen sich besonders für die niederinduktiven Schrittmotoren des Herstellers eignen. Ein Kühlkörper ist optional erhältlich und kann nachgerüstet werden. Die Montage erfolgt vorzugsweise direkt an der Schaltschrankwand. Für die Befestigung auf einer DIN-Schiene ist optional eine Halteklammer vorgesehen.

Technischen Eckdaten der Serie:

  • ECMD266…: 24–60 V, 1,5–6 A/Phase, 3,5–24 V Signal, 200–10 000 Schritte/Umdrehung, Abmessung: 130 x 29 x 44
  • ECMD288…: 24–80 V, 1,5–8 A/Phase, 3,5–24 V Signal, 200–10 000 Schritte/Umdrehung, Abmessung: 112 x 20 x 80
  • ECMD298…: 24–90 V, 1,5–8 A/Phase, 3,5–24 V Signal, 200–10 000 Schritte/Umdrehung, Abmessung: 157 x 29 x 44

(ID:275134)
