Medizintechnik Die eigene Energie als Stromquelle nutzen

| Redakteur: Dipl.-Ing. (FH) Monika Zwettler

Mobile Geräte wie Tracker, Smartphones oder Blutdruckmesser sind zwar sehr hilfreich, gleichzeitig aber auch Stromfresser. Forscher am KIT stillen den Hunger nach Elektrizität jetzt mit Bewegungsenergie.

Firmen zum Thema

Eine wachsende Zahl elektronischer Begleiter erleichtert unseren Alltag. Um deren Hunger nach Elektrizität zu stillen, setzen Forscherinnen und Forscher am Karlsruher Institut für Technologie auf Stromversorgung mittels körpereigener Bewegungsenergie.
Eine wachsende Zahl elektronischer Begleiter erleichtert unseren Alltag. Um deren Hunger nach Elektrizität zu stillen, setzen Forscherinnen und Forscher am Karlsruher Institut für Technologie auf Stromversorgung mittels körpereigener Bewegungsenergie.
(Bild: KIT)

Eine wachsende Zahl elektronischer Begleiter erleichtert unser Alltagsleben – vom Smartphone und MP3-Player über Sportelektronik wie Pulsmesser oder Tracker bis hin zu medizinischen Geräten wie Blutdruckmesser, Herzschrittmacher oder Insulinpumpen. Doch so nützlich die smarten Helfer auch sein mögen, ihr steter Hunger nach Strom ist ein Problem. Die Lösung: Stromversorgung mittels körpereigener Bewegungsenergie. Daran arbeiten Forscherinnen und Forscher am Karlsruher Institut für Technologie (KIT).

null

null

„Will man Bewegungsenergie des Körpers ernten, besteht die Herausforderung darin, dass die Stromerzeugung vom Nutzer keinen zusätzlichen Kraftaufwand fordert“, sagt Christian Pylatiuk vom Institut für Angewandte Informatik (IAI). Mit seinem Team hat der Mediziner zwei Systeme entwickelt, die diesem Anspruch genügen.

Generator nutzt das Körpergewicht

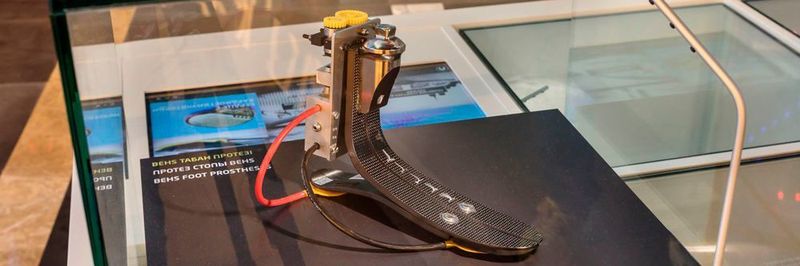

Eine Konstruktion für die untere Extremität nutzt das Körpergewicht beim Gehen. Unter Ferse und Ballen des Läufers ist dabei je ein kleines mit Flüssigkeit gefülltes Kissen angebracht. Beim Auftreten und Abrollen wird Öl durch eine Schlauchverbindung dazwischen hin und her gepumpt und treibt – ähnlich einem Gezeitenkraftwerk im Miniaturformat – einen Kolben, der wiederum einen Generator antreibt. Das Minielektrizitätswerk hat Pylatiuk derzeit in einer mit Sensoren versehenen Fußprothese eingebaut, die Bewegungen des Trägers aktiv unterstützt. „Man könnte den Mechanismus aber genauso gut in einem Sportschuh unterbringen und einen Tempo-Trainer oder Leistungsdiagnostik damit betreiben“, sagt Pylatiuk.

Generator nutzt Kinetik

Ein anderer Generator kann wie eine Uhr am Arm getragen werden. Die besondere Schwierigkeit hier: Um einen Generator zu betreiben, müssen die sehr unsteten Armbewegungen in eine gleichmäßige Bewegung umgewandelt werden. Pylatiuk hat dafür auf eine bewährte Technik zurückgegriffen: „Die Funktionsweise ähnelt der einer Automatik-Uhr.“

Im Gegensatz zum Uhrwerk, wo die Energie mittels Schwungmasse, die eine Feder spannt, gespeichert wird, ist hier ein Induktionsmotor aktiv, in dem ein Exzenter einen Magneten in einer Spule vor und zurück bewegt. Die maximale Leistung von 2,2 Milliwatt reicht zwar noch nicht ganz, um etwa ein Hörgerät zu betreiben oder ein Smartphone aufzuladen. Aber: „Wir arbeiten gerade an einer leistungsfähigeren Version für den Consumer Bereich“, sagt Pylatiuk. Mit den Ergebnissen rechnet er bis Ende des Jahres. (mz)
