Auf Knopfdruck zu fehlerfreien CAD-Modellen im passenden Format

| Redakteur: Dipl.-Ing. (FH) Monika Zwettler

CAD-Doctor macht das Aufbereiten von CAD-Daten per Hand überflüssig. 3D-Modelle werden damit konvertiert, repariert, vereinfacht oder bearbeitet – und das spart Konstrukteuren Zeit und Nerven.

Firmen zum Thema

CAD-Daten: Optimale 3D-Modelle erhöhen die Effizienz.
CAD-Daten: Optimale 3D-Modelle erhöhen die Effizienz.
(Bild: Camtex)

Camtex hat die neue Version CAD-Doctor EX 8.1 mit deutscher Benutzeroberfläche vorgestellt. Sie kommt mit aktuellen Format-Schnittstellen, verbesserter Außenhüllen-Funktion und neuem Auswahlbrowser für das leichtere Auffinden von Teilen in Baugruppen.

Bildergalerie

Leichte Hüll-Solids helfen beim CAD-Datenaustausch

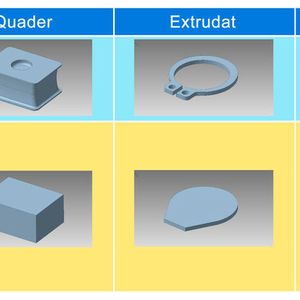

Für einen reibungslosen Datenaustausch, aber auch für Simulationen oder Störkonturen erstellt die Software mit der Außenhülle-Funktion reine Hüll-Solids. Das gesamte Innenleben wird automatisch entfernt, einzelne Bauteile können durch Primitive wie Zylinder oder Quader ersetzt werden. Im neuen CAD-Doctor EX 8.1 wurde diese Funktion nochmals optimiert und smarter gestaltet.

Handliche 3D-Modelle mit reduzierter Datenmenge

Über die Funktion Simplifikation kann ein Modell dagegen in Abstufungen vereinfacht werden. Für Nachfolgeprozesse überflüssige Bohrungen, Stufen, Fasen oder Radien werden so entfernt, fast ohne manuellen Aufwand und innerhalb von Minuten statt Stunden. Beide Funktionen liefern handliche Modelle mit reduzierter Datenmenge und sind zudem beim Datenaustausch mit Dritten ideal für den Schutz des Know-hows.

Anwendertreff Maschinenkonstruktion Wer smarte Maschinen effizient konstruieren will, muss in Zukunft auf neue Methoden, Tools und Konzepte setzen. Der Anwendertreff Maschinenkonstruktion bietet Orientierung.
Mehr Informationen: Anwendertreff Maschinenkonstruktion

PLM-XML für Daimler-Zulieferer und weitere Schnittstellen

Speziell für den Datenaustausch mit der Daimler AG bietet CAD-Doctor eine PLM-XML-Schnittstelle. Im aktuellen Zwischenrelease wurde zudem die Parasolid-Schnittstelle auf V31.0 upgedatet. Weitere Formate in aktuellen Versionen: Catia V4 & V5, NX, Creo, I-Deas, Parasolid, Acis, Step, JT, CAD-Meister, Iges und STL.

Die aktuelle Version EX 8.1 ist mit deutscher Benutzeroberfläche bei Camtex erhältlich. Neben dieser Vollversion, steht der CAD-Doctor auch als SX-Ausführung in zugeschnittenen Paketen speziell für Maschinenbauer sowie Werkzeug- und Formenbauer (Trans-, FEM- oder Mold-Paket) bereit. Mehr Informationen dazu sind auf der Camtex-Website zu finden.
