EtherCAT-I/O-System Servoklemmen mit integrierter Sicherheitsfunktion STO

Beckhoff bietet neue Ausführungen (EL72x1-9014) seiner Servoklemmen für das Beckhoff-Ethercat-Klemmensystem an. Damit steht nun auch die Sicherheitsfunktion STO (Safe Torque Off) zur Verfügung. So sollen sich extrem kompakte und direkt im Ethercat-Klemmenverbund integrierte sicherheitsgerichtete Antriebslösungen realisieren lassen.

Anbieter zum Thema

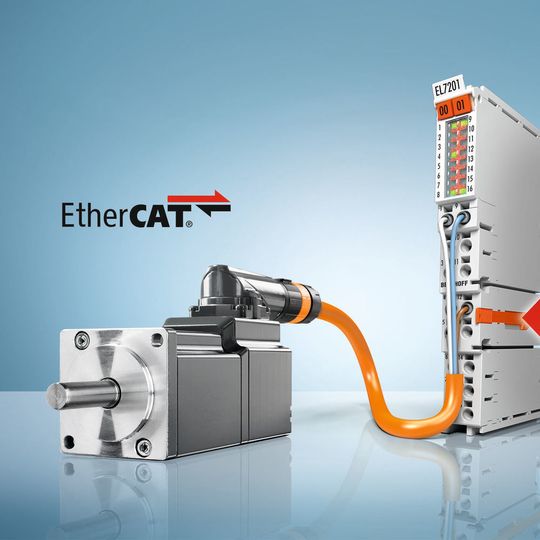

Die neuen Servoklemmen EL72x1-9014 mit STO (Safe Torque Off) sollen extrem kompakte und systemintegrierte Antriebslösungen ermöglichen.
Die neuen Servoklemmen EL72x1-9014 mit STO (Safe Torque Off) sollen extrem kompakte und systemintegrierte Antriebslösungen ermöglichen.
(Bild: Beckhoff Automation)

Die Servoklemmen für das Beckhoff Ethercat-Klemmensystem integrieren im Standard-Klemmengehäuse einen vollständigen Servoverstärker für hochdynamische Positionieraufgaben. Die neue Ausführung EL72x1-9014 ermöglicht es dem Anwender nun, die Sicherheitsfunktion STO (Safe Torque Off) zu realisieren, die einem Sicherheitslevel Cat 3/PL d nach DIN EN ISO 13849-1:2015 entspricht. Die Safety-Integration im Klemmenformfaktor soll in Verbindung mit der One Cable Technology (OCT) eine äußerst platzsparende und kostengünstige Lösungen für sicherheitsgerichtete Antriebsfunktionen ergeben. So sollen sich gegenüber einer 2-kanaligen Abschaltung mit entsprechenden Schützen in der Motorleitung deutlich Verdrahtungsaufwand, Platzbedarf und Kosten reduzieren, da eine einzige Leitung vom Safety-Ausgang (z. B. EL2904) zum STO-Eingang der Servoklemme ausreicht.

Zusätzlich minimiert die Einkabellösung OCT laut Hersteller die Leitungskosten und den Platzbedarf beim Motoranschluss. Die EL7201-9014 im 12-mm-Klemmengehäuse liefert einen Ausgangsstrom von bis zu 2,8 ARMS, die 24 mm breite Ausführung EL7211-9014 maximal 4,5 ARMS. Beide sollen sich zur Ansteuerung der Servomotoren der Baureihe AM8100 eignen. Das integrierte elektronische Typenschild der AM8100-Motoren kann von den Servoklemmen automatisch eingelesen werden, was die Inbetriebnahme deutlich vereinfachen soll. (sh)
