Elektronische Zuhaltung Schutz vor beweglich trennenden Schutzeinrichtungen

Von Jan Vollmuth 2 min Lesedauer

Anbieter zum Thema

Bernstein AG
TURCK GmbH

Bernstein ergänzt sein Smart Safety System um die neue Sicherheitszuhaltung SLO (Safety Lock OSSD). Sie ermöglicht das sichere Zuhalten von beweglich trennenden Schutzeinrichtungen wie zum Beispiel Schutztüren und Hauben, solange noch ein Risiko besteht.

Trotz seiner kompakten Bauform von nur 30 × 30 × 135 mm bietet der SLO eine Zuhaltekraft von 3.000 N und Schutzart IP69.(Bild: Bernstein)
Trotz seiner kompakten Bauform von nur 30 × 30 × 135 mm bietet der SLO eine Zuhaltekraft von 3.000 N und Schutzart IP69.
(Bild: Bernstein)

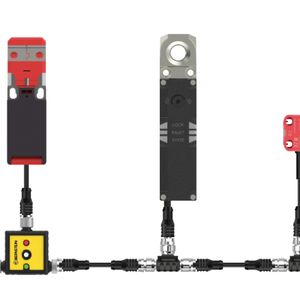

Bernstein vergleicht sein Smart Safety System gern mit einer Kette aus Gänseblümchen, einer sogenannten Daisy Chain: Sensoren und Komponenten wie Not-Halt-Schalter sind modular und zuverlässig in einer Kette miteinander verbunden, nehmen das Sicherheitssignal auf, ergänzen es und reichen es weiter. Neu hinzugekommen ist nun die Zuhaltung SLO, die als erste elektronische Komponente die Tür nicht nur überwacht, sondern auch fest verschlossen hält – solange noch Gefahr besteht.

Bis zu Performance Level e (PL e) möglich

Der SLO ist eine elektromechanische Sicherheitszuhaltung der Bauart 4 nach DIN EN ISO 14119 mit RFID-Codierung und sicherer Zuhaltungsüberwachung. Trotz seiner kompakten Bauform von nur 30  ×  30  ×  135 mm bietet er eine Zuhaltekraft von 3.000 N und Schutzart IP69. Die Türüberwachung und die Zuhaltungsüberwachung können je nach Variante bis zu Performance Level e (PL e) erreichen, was sie für anspruchsvolle Anwendungen prädestiniert. Dank variabler Codierstufen (gering, hoch, unikat) lässt sich der Manipulationsschutz  an die Anforderungen der Anwendung anpassen.

Bildergalerie

Auch der SLO ist in die Daisy Chain Diagnostic (DCD) eingebunden. Das bedeutet: Jeder SLO überträgt über die bestehende 4- oder 5-polige Leitung seinen Status. Es handelt sich dabei um verschiedene Informationen, ob etwa die Tür geschlossen ist, die Zuhaltung aktiv oder ein Fehler vorliegt. Die Zustandsdaten können per Diagnosegerät über NFC auf ein Smartphone übertragen, mit I/O-Link in die Steuerung eingebunden oder über die Bernstein Module SCR P und SCx per Profinet oder Ethernet an übergeordnete Systeme weitergeleitet werden.

Der SLO erfüllt eine zentrale Anforderung der DIN EN ISO 14119: Eine Schutztür darf nur geöffnet werden, wenn die Gefahr beseitigt ist. Genau dort kommt der SLO zum Einsatz – in Verpackungsmaschinen, Holzbearbeitung, Spritzgussanlagen oder Werkzeugmaschinen. Ob Tür, Klappe oder Haube – wo sichere Zuhaltung erforderlich ist, passt sich der SLO flexibel ein.
