Ultraschallsensoren

Neue Ultraschallsensoren erfassen Objekte und messen Entfernung

| Redakteur: Jan Vollmuth

Der Sensorik-Anbieter Contrinex geht mit einer kompletten neuen Serie bestehend aus 118 verschiedenen Ultraschallsensoren für unterschiedliche Anwendungen ins Rennen. Die Sensoren des schweizerischen Herstellers erfassen nicht nur Objekte, sondern geben auch die absolute Entfernung zwischen Sensor und Objekt an.

Firmen zum Thema

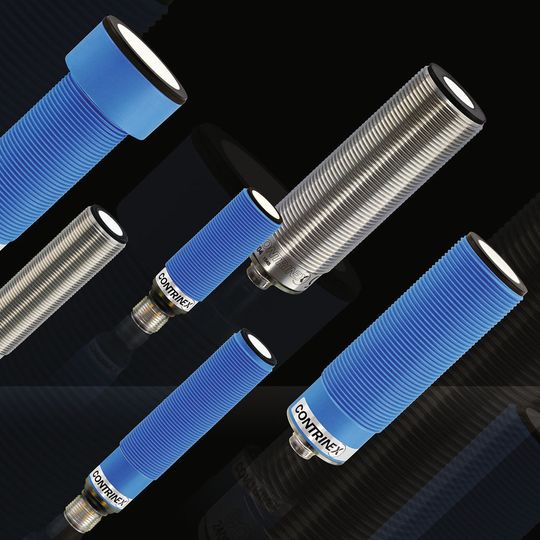

Die zuverlässigen und stabilen Sensoren aus Kunststoff oder Edelstahl sind mit kurzen (M18) und normalen (M18 und M30) Gehäusen sowie solchen mit breitem Sensorkopf (M30) erhältlich.
Die zuverlässigen und stabilen Sensoren aus Kunststoff oder Edelstahl sind mit kurzen (M18) und normalen (M18 und M30) Gehäusen sowie solchen mit breitem Sensorkopf (M30) erhältlich.
(Bild: Bild: Contrinex Sensor)

Die Contrinex-Sensoren UST und USR senden ein hochfrequentes Schallsignal in die Richtung des zu erfassenden Ziels. Das reflektierte Signal wird vom Sensor wieder aufgenommen. Aus der Laufzeit des Signals ergibt sich die Entfernung. Das Material der Objekte darf durchsichtig oder eingefärbt, von beliebiger Form, mit polierter oder matter Oberfläche sein. Die Ultraschall-Sensoren sind mit Temperaturfühlern und einer Kompensationsschaltung ausgestattet, um durch Temperaturschwankungen bedingte Schaltabstandsänderungen ausgleichen zu können.

IO-Link-Schnittstelle in allen PNP-Versionen

Die anschlussfertigen zylindrischen Sensoren mit integriertem M12-Steckverbinder lassen sich einfach über Teach-Taste, externe Teach-Leitungen oder IO-Link einstellen. Sie verfügen über eine hohe Funktionsreserve und sind unempfindlich gegen Schmutz sowie Fremdschall. Die Sensoren können als Reflexionstaster mit Hintergrundausblendung (UST) oder als Reflexionsschranken mit festem Reflektor zur Eliminierung der Blindzone (USR) verwendet werden.

Vorhanden sind ein analoger und ein digitaler Ausgang. Als Ausgabearten stehen folgende zur Verfügung: NPN oder PNP, 0 V bis 10 V oder 4 mA bis 20 mA, auch als Dual-Ausgang. Für alle PNP-Versionen ist eine IO-Link-Schnittstelle in der Spezifikation V1.1 ohne Aufpreis vorgesehen. Die IO-Link-Schnittstelle überträgt digitale Signale, die ohne Systembruch verarbeitet werden können. Dies schafft die Voraussetzung, Daten aus der Feldebene für Smart-Factory-Lösungen zu generieren.

Die zuverlässigen und stabilen Sensoren aus Kunststoff oder Edelstahl gibt es mit kurzen (M18) und normalen (M18 und M30) Gehäusen sowie solchen mit breitem Sensorkopf (M30) – alle in Schutzart IP67. Der Betriebstemperaturbereich reicht von -25 bis 70 °C. Die neuen Geräte ergänzen das bisherige Portfolio von Contrinex an Ultraschallsensoren und leisten einen wichtigen Beitrag für mehr Produktionseffizienz in unterschiedlichen Anwendungen. (jv)
