Eine falsch abgestimmte Fliehkraftkupplung treibt Verschleiß und Reparaturkosten hoch. Sieben Parameter von Motortyp bis Bauraum sind die Basis, um eine passende Kupplungslösung zu finden. Um Zeit zu sparen, sollten diese Daten schon vor der Anfrage beim Kupplungshersteller zusammengestellt werden.

Eine Fliehkraftkupplung ist häufig nur ein einzelnes Bauteil im Antriebsstrang – ihre Auslegung entscheidet jedoch maßgeblich über die Zuverlässigkeit der gesamten Maschine. Wird sie beispielsweise zu klein dimensioniert, ungünstig auf die Drehzahl abgestimmt oder nicht ausreichend auf das Lastverhalten der Arbeitsmaschine ausgelegt, drohen erhöhter Verschleiß, ungeplante Stillstände oder vorzeitige Reparaturen. Dies verursacht nicht nur Kosten für das Ersatzteil selbst, sondern kann zu teuren Folgeschäden an angrenzenden Komponenten sowie Mehraufwand in Montage und Service führen.

Wie funktionieren Fliehkraftkupplungen?

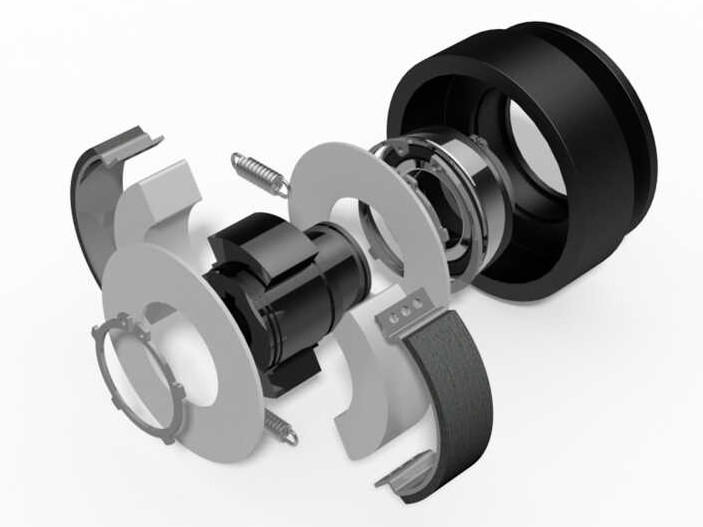

Eine Fliehkraftkupplung arbeitet drehzahlabhängig. Unterhalb der definierten Einschaltdrehzahl bleibt sie berührungsfrei. Steigt die Drehzahl, überwinden die Fliehgewichte die Rückhaltekraft der Federn, die Reibbeläge legen sich am Gehäuse an und der Drehmomentaufbau beginnt. Während der anschließenden Schlupfphase wird die Arbeitsmaschine auf Betriebsdrehzahl beschleunigt. Erst danach wird das Drehmoment kraftschlüssig übertragen.

Klassischerweise werden Fliehkraftkupplungen in Verbindung mit Verbrennungsmotoren eingesetzt. Aktuell gewinnen sie zusätzlich in akkubetriebenen Geräten sowie in speziellen Antrieben mit Elektromotoren an Bedeutung. Unabhängig von der Energiequelle ist die zentrale Aufgabe dieselbe: das drehzahlabhängige Kuppeln. Dazu wird die Komponente exakt auf Drehzahlbereich, Drehmoment, Lastverhalten und Einbausituation abgestimmt.

Eine belastbare Auslegung erfordert einen ganzheitlichen Blick. Angaben wie „zehn-Kilowatt-Motor“ oder „Kupplung für eine Pumpe“ greifen zu kurz. Die Art der Antriebs- und Arbeitsmaschine, das Drehzahlfenster, Lastprofil und die baulichen Rahmenbedingungen wirken zusammen.

1. Motortyp und Motorleistung

Am Anfang steht der Antrieb. Der Hersteller der Fliehkraftkupplung benötigt für die Auslegung Informationen zum Motorhersteller und -typ sowie die verfügbare Motorleistung in Kilowatt oder Pferdestärken. Der Grund ist, dass sich Verbrennungsmotoren im Anlauf grundlegend anders verhalten als Elektromotoren. Auch die Drehmomentcharakteristik des Motors beeinflusst, wie die Kupplung während des Hochlaufs belastet wird.

BEST OF INDUSTRY AWARD

Stimmen Sie jetzt für die Besten der Besten!

Das große Online-Voting für den Best of Industry Award 2026 hat begonnen. Stimmen Sie jetzt für die spannendsten Innovationen aus Fertigung & Konstruktion, Prozessindustrie, Labor & Medizin, Automotive und Renewable Energy Solutions!


Wählen Sie Ihren Favoriten!

Die reine Motorleistung ist jedoch kein ausreichendes Auswahlkriterium. Sie zeigt nicht, welches Drehmoment bei welcher Drehzahl tatsächlich zur Verfügung steht und welche Last die Arbeitsmaschine beim Start erzeugt. Daher sollte die Drehmomenten-Kennlinie des Motors in jedem Fall zur Auslegung berücksichtigt werden.

2. Leerlaufdrehzahl der Anwendung

Die Leerlaufdrehzahl bildet die untere Grenze des Betriebsbereichs. Eine korrekt ausgelegte Fliehkraftkupplung muss im Leerlauf vollständig getrennt sein. Das heißt, die Federkräfte halten die Fliehgewichte zurück, sodass die Reibbeläge das Gehäuse nicht berühren. Liegt die Einschaltdrehzahl zu nah an der Leerlaufdrehzahl, kann die Kupplung ungewollt beginnen zu schleifen. Das erzeugt Reibarbeit und damit Wärme, obwohl die Maschine noch gar nicht arbeiten soll.

3. Einschaltdrehzahl der Fliehkraftkupplung

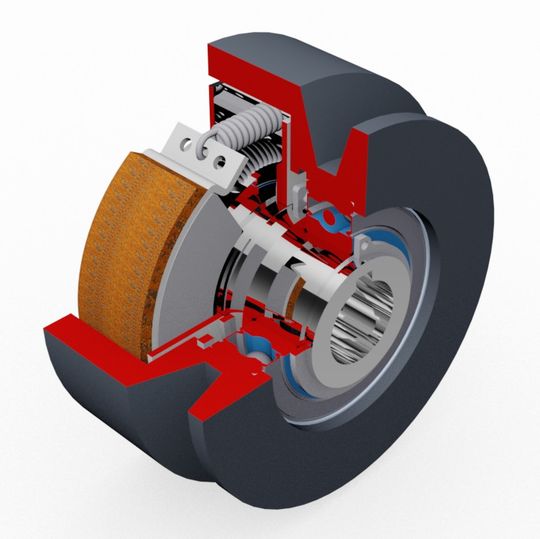

Die Einschaltdrehzahl beschreibt den Punkt, an dem die Fliehkraft der rotierenden Gewichte die Rückhaltekraft der Federn überwindet. Durch unterschiedliche Federauslegungen kann dieser Schaltpunkt gezielt angepasst werden.

Für die Praxis bedeutet das: Die Kupplung soll keinesfalls beliebig einkuppeln. Sie muss so eingestellt sein, dass der Motor bereits ausreichend Drehmoment aufgebaut hat, um die Arbeitsmaschine kontrolliert zu beschleunigen. Gleichzeitig muss bei Betriebsdrehzahl ausreichend Drehmomentreserve vorhanden sein, damit die Kupplung auch bei kurzzeitigen Drehzahlabfällen nicht unnötig in den Schlupfbetrieb zurückkehrt.

Die wichtigste Komponente dabei ist die eingesetzte Feder. Mit der richtigen Feder-Auswahl sorgt diese mit ihrer Kennlinie dafür, dass die Kupplung erst dann zuschaltet, wenn es gefordert ist. Eine falsch ausgewählte Feder hingegen kann zu häufigen Federbrüchen führen oder zu schnell verschleißen, was sich in einer Veränderung der Einschaltdrehzahl bemerkbar macht.

Kupplungstechnik

„Intelligenz im Antriebsstrang wird stark nachgefragt“

4. Betriebsdrehzahl der Kupplung

Die Betriebsdrehzahl ist für die Dimensionierung wichtig, da die Fliehkraft quadratisch mit der Winkelgeschwindigkeit steigt. Mit zunehmender Drehzahl steigen damit auch die an den Fliehgewichten wirkenden Kräfte und das übertragbare Drehmoment.

Für die Konstruktion ist daher nicht allein die Maximaldrehzahl entscheidend, sondern der reale Betriebsbereich. Maßgeblich sind Fragen wie: Welche Drehzahl liegt im regulären Dauerbetrieb an? Gibt es häufige Drehzahlschwankungen? Wie weit kann die Drehzahl unter Last absinken? Diese Angaben stellen sicher, dass die Kupplung im regulären Betrieb schlupffrei und zuverlässig geschlossen bleibt.

5. Maximales Drehmoment und Lastverlauf

Eine entscheidende Frage lautet: Wie viel Leistung liefert der Motor? Sowie: Welches Drehmoment muss die Fliehkraftkupplung tatsächlich übertragen? Besonders kritisch sind Anwendungen mit hoher Massenträgheit, Lastspitzen oder wechselnden Widerständen. Ein Lüfter, eine Häckseltrommel oder ein Kompressor zeigen beim Hochlauf ein deutlich anderes Lastverhalten als im stationären Betrieb.

Investition

Triton Partners kauft Flender

Je genauer dieser Lastverlauf bekannt ist, desto gezielter können Baugröße, Reibpaarung und Federauslegung einer Fliehkraftkupplung gewählt werden. Insbesondere beim Reibbelag lohnt sich ein genauer Blick: Durch die gezielte Abstimmung des Belags auf die spezifischen Betriebsbedingungen lassen sich Verschleiß und Übertragungseigenschaften der Kupplung steuern.

6. Arbeitsmaschine und Einsatzbedingungen

Die Art der Arbeitsmaschine gehört zu den wichtigsten Informationen. Jede Konstruktion reagiert unterschiedlich auf Vibrationen, Schaltzyklen, Stöße, hohe Massenträgheiten oder häufige Start-Stopp-Vorgänge. Deshalb benötigen die Kupplungshersteller vom Anwender eine kurze Beschreibung des Einsatzes: Was genau wird angetrieben? Wie häufig wird gestartet? Läuft die Anwendung kontinuierlich oder im zyklischen Betrieb? Gibt es besondere Umgebungsbedingungen? Treten starke Vibrationen oder wechselnde Belastungen auf? Diese Informationen entscheiden mit darüber, ob eine Standardausführung sinnvoll ist oder ob beispielsweise eine angepasste Geometrie, eine andere Federkonfiguration oder eine spezielle Ausführung erforderlich wird.

Antriebstechnik

Fünf Tipps, die Antriebssysteme besser machen

7. Einbauraum und mechanische Anschlüsse

Eine technisch passende Kupplung muss auch konstruktiv in die Maschine integrierbar sein. Deshalb werden für die Auswahl der Kupplung Angaben zur Motorwelle oder zum Flansch, zu Bohrungen, Nutbreiten, Wellenlängen und Zentrierungen benötigt. Ebenso wichtig ist die Abtriebsseite. Hier sind festzulegen: axialer Abtrieb oder Riemenabtrieb, das Lochbild und eventuelle anwenderspezifische Schnittstellen. Gerade bei bestehenden Maschinen ist der verfügbare Bauraum häufig begrenzt. Frühzeitige Angaben zu den Anschlussmaßen vermeiden spätere Änderungen an Kupplung oder Maschine.

Gute Auslegung beginnt mit guten Eingangsdaten

Die Funktion einer Fliehkraftkupplung entsteht aus dem Zusammenspiel vieler Parameter. Federauslegung, Reibwerkstoff, Baugröße, Anzahl der Fliehelemente und Betriebsdrehzahl beeinflussen Einschaltdrehzahl und Drehmoment. Je vollständiger die Anwendungsdaten zu Beginn eines Projekts vorliegen, desto schneller lässt sich eine technisch belastbare Kupplungslösung definieren.

Produkte und Lösungen

Die neuesten Kupplungen, Bremsen und Getriebe

Wer diese sieben Parameter bereits vor dem ersten Auslegungsgespräch zusammenstellt, verkürzt in der Praxis den Weg von der Anfrage zur passenden Kupplungslösung  – unabhängig davon, ob am Ende eine Standardausführung oder eine kundenspezifische Konstruktion steht. (dm)

* Zu den Autoren: Axel Gläser, Geschäftsführer bei Amsbeck Maschinentechnik GmbH, beschäftigt sich täglich mit der Auslegung von Fliehkraftkupplungen, Fliehkraftbremsen und Lamellenkupplungen für den Maschinen- und Anlagenbau. Michael Berghaus ist technischer Experte für die Auslegung von Fliehkraftkupplungen und Antriebskomponenten.
