Energieführung

Energiekette für freitragende Längen und lange Verfahrwege

| Redakteur: Sandra Häuslein

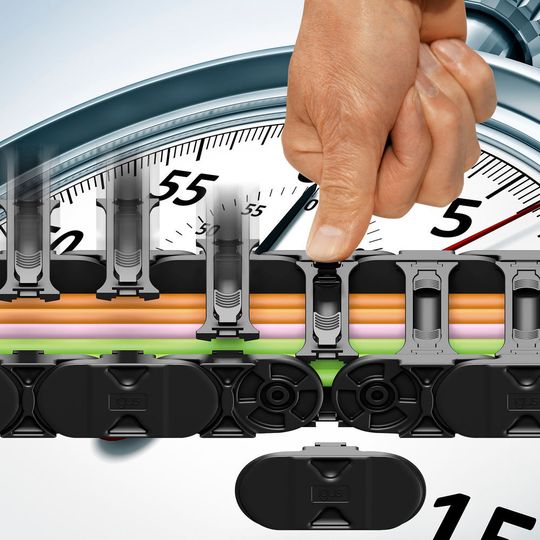

Die neue E4Q-Energiekette von Igus für freitragende und lange Wege ist aufgrund der Schnellöffnungsstege sehr schnell per Hand montiert.
Die neue E4Q-Energiekette von Igus für freitragende und lange Wege ist aufgrund der Schnellöffnungsstege sehr schnell per Hand montiert. (Bild: Igus)

Von der Natur inspiriert: Die Kettenglieder der neuen E4Q-Energiekette von Igus besitzen zur Gewichtsreduktion ein bachkieselförmiges Design und ein komplett neues Öffnungsstegkonzept mit Verschlusslaschen. Diese sorgen dafür, dass die Serie sekundenschnell ohne Werkzeug geöffnet und geschlossen werden kann. Die Energiekette wurde speziell für die Anforderungen von freitragenden Längen und langen Verfahrwegen entwickelt.

Hohe freitragende Längen und lange Verfahrwege mit viel Füllgewicht sind extreme Belastungen für Energieketten. Daher haben die Igus-Entwickler für solche Einsatzszenarien die Energiekette E4Q konzipiert. Angelehnt an den robusten Energieketten-Standard E4.1 von Igus, soll die neue Serie eine lange Lebensdauer und eine hohe Modularität mit sich bringen. Um Material und damit das Gewicht der Energiekette zu optimieren, kommen naturalistisch inspirierte Formen zum Einsatz. Das bachkieselförmige Design findet sich außen an den Kettengliedern sowie an den Anschlägen. Trotz Materialaussparungen besitzt die Neuentwicklung eine hohe Festigkeit und Stabilität, vergleichbar mit der Serie E4.1.

Werkzeuglose und schnelle Montage

Eine weitere Besonderheit der E4Q sind ihre Öffnungsstege. Diese sollen sich komplett ohne Werkzeug öffnen und schließen lassen. Auf der Oberseite des Stegs befinden sich dafür zwei Mulden für die Finger, mit denen die Verschlusshaken einfach aufgezogen werden können. An beiden Seiten entriegelt, lässt sich der Öffnungssteg mit geringem Kraftaufwand nach oben entnehmen. Dies soll das einfache Öffnen und Schließen der Kette auch in einer Führungsrinne ermöglichen und die Befüllung der Energiekette um bis zu 40 % beschleunigen. Zudem besitzt der neue Öffnungssteg durch seine neuartige Bauform im verriegelten Zustand deutlich höhere Ausreißkräfte als bei vergleichbaren Energieketten.

Zusätzliche Geräuschdämpfung

Die Energiekette ist laut Hersteller sehr leise in der Bewegung. Falls der Anwender jedoch eine zusätzliche Geräuschdämpfung wünscht, hat Igus für die E4Q ein optionales System im inneren horizontalen Anschlag integriert. Es handelt sich um zwei verbundene Kugeln, die beim Radien- und Streckanschlag den Aufprall dämpfen. Die Kugeln bestehen aus einem neuen geräuschtechnisch optimierten und weichen Material, dass den Schallpegel weiter reduziert ohne die Stabilität der Anschläge einzuschränken.
