Partikelsimulation Wie sich Schüttgüter ressourcenschonender berechnen lassen

Quelle: ISTA 2 min Lesedauer

Anbieter zum Thema

GWJ Technology GmbH
MDESIGN group
MESYS AG

Die realistische Simulation von Schüttgütern bringt Rechner schnell an ihre Grenzen. Forscher am Institute of Science and Technology Austria (ISTA) haben nun einen Algorithmus entwickelt, der das Fließverhalten über die mikroskopische Kornform abbildet – und so die benötigte Rechenleistung drastisch reduziert.

Sand mag einfach erscheinen, doch er ist eines der schwierigsten Materialien der Natur, wenn es darum geht, ihn zu modellieren. Die Studienautoren am ISTA. Von links nach rechts: Professor Chris Wojtan, PhD-Student Yi-Lu Chen und Postdoc Mickaël Ly. (Bild: ISTA)
Sand mag einfach erscheinen, doch er ist eines der schwierigsten Materialien der Natur, wenn es darum geht, ihn zu modellieren. Die Studienautoren am ISTA. Von links nach rechts: Professor Chris Wojtan, PhD-Student Yi-Lu Chen und Postdoc Mickaël Ly.
(Bild: ISTA)

Tatsächlich ist die Physik von Sand und ähnlichen Granulaten noch immer nicht vollständig verstanden. Die Herausforderung bei der Simulation besteht darin, dass ein Schüttgut aus unzähligen Partikeln besteht – jedes mit eigener Form, Größe und Position. „Die Schwierigkeit bei der Simulation liegt in der außergewöhnlich großen Zahl an Variablen, wodurch die Berechnung sehr aufwendig wird“, erklärt ISTA-Professor Chris Wojtan. „Daher müssen wir Wege finden, die Berechnung zu vereinfachen, ohne das Problem kaputt zu vereinfachen.“

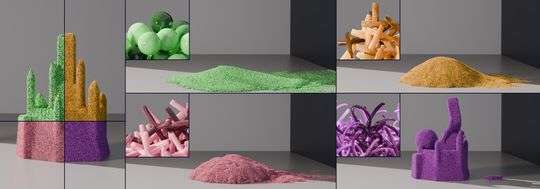

Simulierte Sandburgen unter Beschuss.(Bild: © Chen et al., ACM Transactions on Graphics)
Simulierte Sandburgen unter Beschuss.
(Bild: © Chen et al., ACM Transactions on Graphics)

Die Makro-Geometrie auf eine Kornform reduzieren

Echte Sandkörner sind unregelmäßig. Jede Unebenheit in der Simulation zu berechnen, überfordert selbst leistungsstarke Computer. Um eine effiziente Berechnung zu ermöglichen, konzentrierte sich das ISTA-Team auf das komplexeste Merkmal: die Form. Die Forscher untersuchten, ob eine einzige, gezielt definierte Kornform das Verhalten eines gesamten Schüttgut-Haufens zusammenfassen kann. Um das Modell zu testen, analysierten sie eine Familie von Kornformen – von einfachen Kugeln bis hin zu stark verschlungenen Strukturen:

  • „Dodecafangs“: Körner mit zwölf fangzahnartigen Fortsätzen, die sich stark ineinander verhaken. Ein Haufen aus diesen Partikeln ist ungewöhnlich robust, widersteht massivem Druck und verhält sich im Verbund eher wie ein durchgehendes elastisches Material.
  • „Dolosse“: Inspiriert von wellenbrechenden Betonblöcken, ähnelt die Form einem 3D-gedrehten H. Trotz offener Zwischenräume verhaken sich diese Körner kaum und gleiten fast wie glatte Kugeln aneinander vorbei.
  • „Hexapod“: Ein Korn mit sechs Beinen. Entleert man einen Becher mit Hexapod-Partikeln, behält der Haufen weitgehend die Becherform. Drückt man darauf, zerfällt er nicht sofort – der Sand scheint mechanisch „zurückzudrücken“.

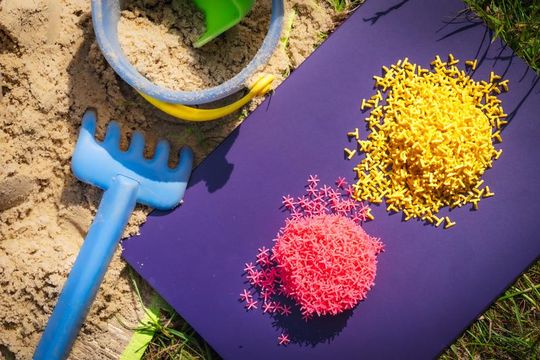

Hexapod- (rosa) und Dolosse-Sand (gelb), 3D-gedruckt am ISTA.(Bild: © ISTA)
Hexapod- (rosa) und Dolosse-Sand (gelb), 3D-gedruckt am ISTA.
(Bild: © ISTA)

Ein Toolkit für zukünftige Simulationen

Die Ergebnisse bieten einen neuen Ansatz, um partikelbasierte Simulationen drastisch zu beschleunigen. „Wir haben einen Weg gefunden, eine große Zahl an Variablen zu komprimieren, sodass Berechnungen dramatisch schneller durchgeführt werden können“, fasst Wojtan zusammen.

Aktuell handelt es sich um Grundlagenforschung, die den endgültigen Ruhezustand des Schüttguts betrachtet (dynamische Zwischenzustände sollen folgen). Das Team hat jedoch bereits ein algorithmisches Toolkit veröffentlicht, das es Entwicklern ermöglicht, Kornformen anzupassen und deren Einfluss auf das Makro-Verhalten in Simulationen zu untersuchen.
Publikation:Yi-Lu Chen, Mickaël Ly and Chris Wojtan. 2025. Numerical Homogenization of Sand from Grain-level Simulations. ACM Transactions on Graphics. DOI: 10.1145/3763344
