Wie ineinandergebaute Getriebe funktionieren

| Redakteur: Sandra Häuslein

Mehrere gleichartige Getriebestufen hintereinander zu schalten, ist gängige Praxis. Doch die Kombination unterschiedlicher Getriebetypen bieten ganz neue Möglichkeiten.
Mehrere gleichartige Getriebestufen hintereinander zu schalten, ist gängige Praxis. Doch die Kombination unterschiedlicher Getriebetypen bieten ganz neue Möglichkeiten. (Bild: gemeinfrei / CC0)

Getriebe sollen kompakt und leistungsstark sein. Werden hohe Untersetzungen benötigt, werden meist mehrere gleichartige Getriebestufen hintereinander geschaltet. Aber auch die Kombination unterschiedlicher Getriebebauarten ist möglich. Hans-Erich Maul, Geschäftsführer bei der Maul Konstruktionen GmbH, zeigt auf, was bei der Auswahl solcher ineinandergebauter Getriebe zu beachten ist.

Ineinandergebaute kontinuierlich arbeitende Getriebe bieten neue Möglichkeiten, die geforderten Untersetzungen in einem Antrieb zu erreichen. Kombiniert werden die Getriebe systematisch nach drei Kriterien:

  • 1. Nach der Lage der Achsen zueinander, parallel oder 90° kreuzend,
  • 2. nach der Belastungsfähigkeit des Abtriebsgetriebes oder
  • 3. nach der geforderten Untersetzung der jeweiligen Anwendung.

Bauarten und Untersetzungen

Zunächst folgt ein Überbrlick über die verschiedenen Bauarten und deren Untersetzungen im Vergleich.

Getriebe mit parallelen Achsen:

  • Stirnradgetriebe, 10:1, versetzt
  • Planetengetriebe, 10:1, koaxial
  • Exzentergetriebe, 100:1, koaxial
  • Wellgetriebe, 200:1, koaxial

Getriebe mit kreuzenden Achsen:

  • Schneckengetriebe, 100:1, versetzt
  • Kegelradgetriebe, 10:1, versetzt
  • Kronenradgetriebe, 10:1, versetzt
  • Schraubenradgetriebe, 10:1, versetzt

Kombiniert man zwei verschiedene Getriebe, kann nahezu jede Untersetzung erreicht werden.

Auswahl nach der Lage der Achsen

Erfolgt die Kombination eines achsparallelen Getriebes mit einem achsparallelen Getriebe, bleibt die Achsenlage parallel. Dabei können die Achsen versetzt werden oder koaxial bleiben je nach Wahl der Kombination.

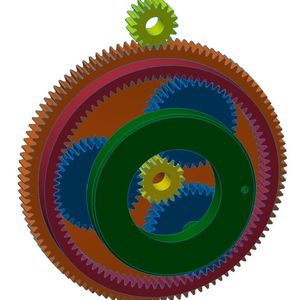

Beispiel: Ein Planetengetriebe im Stirnrad erzeugt einen Versatz, während ein Planetengetriebe im Exzenter koaxial bleibt.

Erfolgt die Kombination eines Getriebes mit gekreuzter Achse mit einem Getriebe, das ebenfalls eine gekreuzte Achse aufweist, wird die Achsenlage parallel.

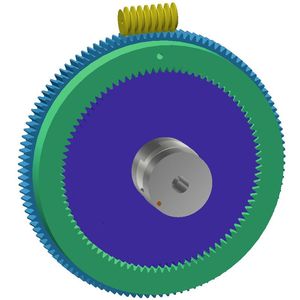

Beispiel: Ein Kegel- oder Kronenradgetriebe im Schneckengetriebe erzeugt eine parallele Achsenlage.

Erfolgt die Kombination eines achsparallelen Getriebes mit einem Getriebe mit gekreuzter Achse, bleibt die Achsenlage bei einfacher Kombination gekreuzt und bei zweifacher Kombination wird die Achsenlage wieder parallel.

Beispiel: Ein Planetengetriebe im Schneckengetriebe erzeugt ein gekreuztes versetztes Getriebe bei einfacher Kombination. Wird noch ein Kegelrad- oder Kronenradgetriebe nach- oder vorgeschaltet wird die Achsenlage wieder parallel.

Call for papers eröffnet

1. Anwendertreff Industriegetriebe

Call for papers eröffnet

06.12.18 - Am 25. Juni 2019 findet der 1. Anwendertreff Industriegetriebe statt. Die Veranstaltung dreht sich rund um die Auswahl und den Einsatz von Getrieben im Antriebsstrang industrieller Maschinen und Anlagen. Ab sofort können sich Interessierte für einen Redner-Slot bewerben. Der Call for papers läuft bis zum 31. Januar 2019. lesen

So steigern Sie den Wirkungsgrad von Antriebskomponenten

Wirkungsgrad

So steigern Sie den Wirkungsgrad von Antriebskomponenten

14.11.18 - Soll die Effizienz einer Anwendung optimiert werden, stellt sich häufig die Frage nach dem Motor mit dem höchsten Wirkungsgrad. Um Antwort zu geben, sollte die Fragestellung auf den gesamten Antriebsstrang ausgedehnt werden. lesen

Getriebemotoren bewegen hochdynamische Träger-Plattformen für Flugsimulator

Getriebemotor

Getriebemotoren bewegen hochdynamische Träger-Plattformen für Flugsimulator

05.12.18 - Ein neues Motion-Konzept sorgt dafür, dass angehende Piloten mit Flugsimulatoren so richtig abheben können. Es kombiniert Servo-Antriebe mit Getriebemotoren. lesen

Auswahl nach der Belastungsfähigkeit

Um hier die richtige Auswahl treffen zu können, sollte man die Getriebetypen und deren Anzahl an tragenden Zähnen kennen und wissen, ob diese konvex auf konvex oder konvex auf konkav zueinander liegen. Bei Außen-Außenverzahnung ist es konvex auf konvex. Bei Innenverzahnungen ist es konvex auf konkav.

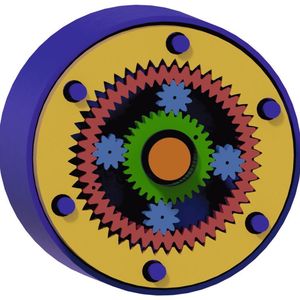

Stirnradgetriebe, Schneckengetriebe, Kegelrad- und Kronenradgetriebe tragen meist nur mit einem oder zwei Zähnen konvex auf konvex. Bei Planetengetrieben erfolgt eine Lastverteilung nach der Anzahl der Planeten und der tragenden Zähne der Verzahnung. Planetengetriebe tragen, sowohl konvex auf konvex liegend, am Sonnenrad, wie auch am Hohlrad konvex auf konkav liegend.

Bei Wellgetrieben können je nach Zähnezahl und Untersetzung bis zu 15 % der Zähne tragen. Wellgetriebe haben konvex auf konkav tragende Zähne.

Bei Exzentergetrieben können je nach verwendetem Prinzip Zykloide- oder Evolventenverzahnung bis zu 30 % der Zähne tragen. Zykloiden Getriebe haben konvex auf konvex gewölbte Zähne. Exzentergetriebe mit Evolventenverzahnung haben konvex auf konkav tragende Zähne. Die Zähne können sich bei der Evolventenverzahnung flächenförmig anschmiegen, was besonders hohe Belastungen zulässt.

Das bedeutet, dass Planeten-, Well- und Exzentergetriebe in der aufgeführten Reihenfolge als Getriebe am Abtrieb besonders geeignet sind.

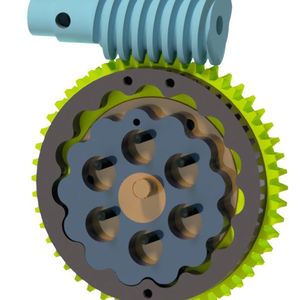

Je nach Aufgabenstellung erfolgt der Abtrieb vom außenliegenden Getriebe oder vom innenliegenden Getriebe. So ist es richtig ein Exzentergetriebe in ein Schneckengetriebe zu legen mit innenliegendem Abtrieb. In anderem Fall ist es richtig ein Planetengetriebe in ein Wellgetriebe zu legen bei außenliegendem Abtrieb.

Vibration und Schall in einem Getriebe modellieren

Simulation

Vibration und Schall in einem Getriebe modellieren

13.11.18 - Die Prognose der Schallabstrahlung eines dynamischen Systems wie eines Getriebes sorgt früh im Entwicklungsprozess für Erkenntnisse. Doch wie werden Schall und Vibration in einem Getriebe modelliert? lesen

Die Welt der Getriebe im Überblick

Getriebe

Die Welt der Getriebe im Überblick

26.04.18 - Wir erklären, was der Unterschied zwischen verschiedenen Getriebearten ist, worauf man bei Getrieben fürs Weltall achten muss, wie Getriebesimulation mittels CFD gelingen kann und vieles mehr rund ums Thema Getriebe. lesen

Zykloidgetriebe für extrem hohe Traglasten

Getriebe

Zykloidgetriebe für extrem hohe Traglasten

22.11.18 - Speziell für das Handling besonders hoher Traglasten hat Nabtesco das Zykloidgetriebe RV-2800N entwickelt. Mit einem Nenndrehmoment von 28.000 Nm könnte es künftig auch Roboter auf Ölbohrinseln bewegen. lesen

Auswahl nach geforderter Untersetzung

Die Höhe des Untersetzungsverhältnisses entscheidet hier, ob niedrig- oder hochuntersetzende Getriebe angewandt werden müssen.

Liegt dieses unter i=100:1, können niedrig untersetzende Getriebe wie Stirnrad-, Kegelrad-, Kronenrad- und Planetengetriebe ineinandergebaut werden. Liegt es im Bereich von i=100:1 bis i=1000:1, müssen niedrig untersetzende mit hochuntersetzenden Getrieben miteinander kombiniert werden. Ist die Untersetzung größer als i=1000:1 sollten hochuntersetzende Getriebe kombiniert werden. Dies sind Schneckengetriebe, Wellgetriebe und Exzentergetriebe.

Es gibt aber auch einige Ausnahmen:

  • So können z.B. alle Stirnrad- Kegelrad- Kronenrad- und Planetengetriebe, die grundsätzlich niedrig untersetzende Getriebe sind, in der Untersetzung gesteigert werden durch die Anwendung von Evoloidverzahnungen mit Zahnrädern mit sehr kleiner Zähnezahl.
  • Bei den Exzentergetrieben gibt es die Möglichkeit ein Exzentergetriebe zu koppeln, sodass ein Exzentergetriebe mit vier Zahnrädern entsteht. Dabei gibt es verschiedene Bauformen. Mit Exzentergetrieben mit vier Zahnrädern ist bei geschickter Wahl der Zähnezahlkombination fast jede Untersetzung von etwa i=40:1 bis i=10000:1 möglich.

Ineinandergebaute Getriebe bieten die Möglichkeit, sehr kompakt und hoch belastungsfähig zu bauen. Die Maul Konstruktionen GmbH konstruierte sowohl solche Getriebe als auch individuelle Sonderkonstruktion.
