Wärmemanagement/CAE Wärmeberechnung von Schaltanlagen automatisieren

Das Berechnungs-Tool Temperature Calculator soll den Aufwand bei der Temperaturbestimmung im Schaltschrank deutlich senken. Dabei werden Anbieter Amperesoft zufolge alle Anforderungen der DIN EN 61439-1 rechtssicher erfüllt.

Firmen zum Thema

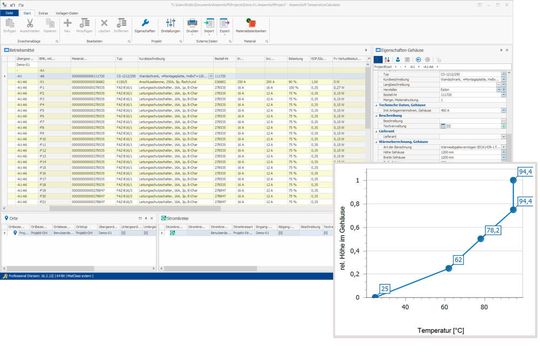

Zur Bestimmung der Temperatur berücksichtigt der Temperature Calculator alle nötigen Variablen automatisiert.
Zur Bestimmung der Temperatur berücksichtigt der Temperature Calculator alle nötigen Variablen automatisiert.
(Bild: Amperesoft)

Die Erwärmung im Schaltschrank zuverlässig und schnell bestimmen: Mit dem Temperature Calculator veröffentlicht die Amperesoft GmbH ein neues Berechnungs-Tool für die Elektrobranche.

„Planer können mit unserem Temperature Calculator die Wärmeentwicklung im Schaltschrank auf Knopfdruck berechnen“, erklärt Stefan Mülhens, Geschäftsführer der Amperesoft GmbH. Zudem erstellt die neue Lösung die gesetzlich geforderten Dokumentationsnachweise nach DIN EN 61439-1. „Damit eliminiert unser Temperature Calculator noch einen weiteren Zeitfresser“.

Herstellerübergreifende Berechnung

Zur Bestimmung der Temperatur berücksichtigt der Temperature Calculator alle nötigen Variablen automatisiert. Dies schließt auch betriebsmittelbezogene oder lastabhängige Daten mit ein. Somit sollen Anwender massiv entlastet werden, da sie nicht länger alle relevanten Materialdaten manuell zusammenstellen müssen.

Möglich macht dies laut Unternehmen die nahtlose Verzahnung zwischen dem Berechnungs-Tool und der Schwester-Lösung Matclass. Matclass ist ein unabhängiges Materialverwaltungs-Tool auf Basis der branchenübergreifenden Ecl@ss-Advanced-Struktur, dem offenen Standard für Produktdaten. Dadurch erhält der Temperature Calculator direkten Zugriff auf alle berechnungsrelevanten Werte aus den Hersteller-Datenbanken. Anwender können außerdem Materialaufstellungen im Excel-Format einlesen und mit der Matclass-Datenbank abgleichen.

Zudem soll das Berechnungs-Tool die Möglichkeit zur Erstellung und Verwaltung der Stromkreis- und Ortsstruktur bieten. Es berücksichtigt alle relevanten Verdrahtungsinformationen, da diese ebenfalls die Erwärmung im Schaltschrank beeinflussen. Dadurch decken Planer die beiden Berechnungsverfahren der DIN EN 61439-1 für Anlagennennstrom (InA) ≤ 630 A und Anlagennennstrom (InA) ≤ 1600 A ab.

In das Toolsystem von Amperesoft integriert

Der Temperature Calculator ist in das Toolsystem von Amperesoft integriert. Hierdurch profitieren besonders jene Anwender, die bereits mit einem der Programme des Toolsystems, beispielsweise mit dem Detail-Engineering-Werkzeug Proplan, arbeiten. Denn komplette Projektdatensätze aus dem Toolsystem werden vom Temperature Calculator übernommen und für die Berechnung herangezogen. Zugleich können auch Nutzer anderer CAE-Systeme ihre Daten auf Basis der verfügbaren Schnittstellen einlesen und den Temperature Calculator als eigenständige Lösung verwenden. (sh)
