Fahrzeugkonstruktion

Sensorik, Anschlusstechnik und Stromversorgung für die Fahrzeugkonstruktion

| Redakteur: Sandra Häuslein

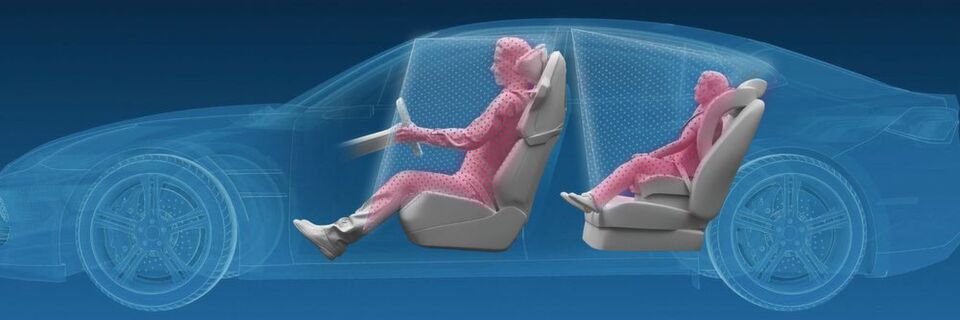

Das 3D-Kamerasystem von ZF für den Fahrzeuginnenraum soll viele Anwendungen für Sicherheit, Komfort und automatisiertes Fahren unterstützen.
Das 3D-Kamerasystem von ZF für den Fahrzeuginnenraum soll viele Anwendungen für Sicherheit, Komfort und automatisiertes Fahren unterstützen. (Bild: ZF)

In der Fahrzeugkonstruktion spielen elektronische und elektrotechnische Komponenten eine immer bedeutendere Rolle. Sei es für verschiedene Sensorsysteme im und am Fahrzeug, für die Elektromobilität und die dazugehörende Ladeinfrastruktur oder für die Stromversorgung des Bordnetzes – im Auto, in der Bahn oder auf dem Schiff. Wir zeigen einige Neuheiten aus diesem Bereich.

3D-Sensorsystem für den Fahrzeuginnenraum

ZF hat ein Kamerasystem für die dreidimensionale Beobachtung des Fahrzeuginnenraums entwickelt, das viele Anwendungen für Sicherheit, Komfort und automatisiertes Fahren unterstützen soll. Ein Beispiel ist die Sensorik zur Positionsbestimmung der Insassen. Im Sitz installierte Sensoren werden bereits verwendet, um zu bestimmen, ob und mit welcher Kraft Airbag und Gurtstraffer eingesetzt werden sollten. Ein Beobachtungssystem für den Innenraum mit 3D-Kameras kann diese Information in Echtzeit um die Größe, Position und Haltung der Insassen ergänzen, einschließlich dem Erkennen abweichender Sitzpositionen wie beispielsweise der Liegeposition.

Software-Entwicklung und Fahrzeugtechnik: Sprints treffen auf Integrationsstufen

Agile Methoden

Software-Entwicklung und Fahrzeugtechnik: Sprints treffen auf Integrationsstufen

21.03.19 - Wie funktioniert die Kommunikation zwischen einem Konstrukteur und einem Softwareentwickler? Für das Internet der Dinge verschmelzen oft deren Welten. So treffen Abteilungen aufeinander, die vorher nur wenig Schnittstellen hatten. Dennoch sind sie innovativ. lesen

Die Top-100 Automobilzulieferer des Jahres 2017

Marktübersicht

Die Top-100 Automobilzulieferer des Jahres 2017

Aktuelle Diskussionen bescheinigen der Autobranche keine gute Zukunft – das vergangene Geschäftsjahr war dennoch überwiegend erfolgreich. Neue Konkurrenz sorgt zudem für Bewegung. Eine Marktübersicht der „Global Top 100 Automotive Suppliers“ 2017. weiter...

E-Fahrzeuge automatisiert laden

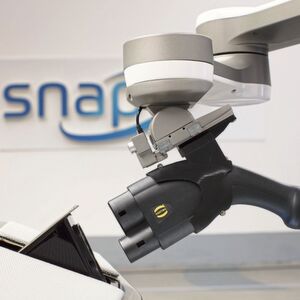

System zum automatisierten Laden von E-Fahrzeugen: Eine Robotik-gestützte Führung bringt den DC-Combo-2-Steckverbinder an die Ladesteckdose des Fahrzeugs heran.
System zum automatisierten Laden von E-Fahrzeugen: Eine Robotik-gestützte Führung bringt den DC-Combo-2-Steckverbinder an die Ladesteckdose des Fahrzeugs heran. (Bild: Harting/Dingo Photo)

Auf dem Genfer Autosalon hat Harting Elemente der Infrastruktur für automatisiertes Laden gezeigt: Eine Robotik-gestützte Führung bringt den DC-Combo-2-Steckverbinder an die Ladesteckdose des Fahrzeugs heran. Nach dem Ladevorgang zieht der Roboter den Steckverbinder samt Kabel wieder ab und das Fahrzeug ist nach kurzer Zeit wieder einsatzbereit. Die Bereitstellung der leistungsstarken DC-Versorgung ist an den Ladeassistenten angepasst. Die Elemente wurde in Verbindung mit der neuesten Fahrzeugstudie des Autovisionärs Frank M. Rinderknecht entwickelt. Darin geht es um E-Fahrzeuge für den Transport- und Logistikbereich. Als Konzeptfahrzeug entstand dabei Microsnap.

Hochleistungssteckverbinder für Elektrofahrzeuge

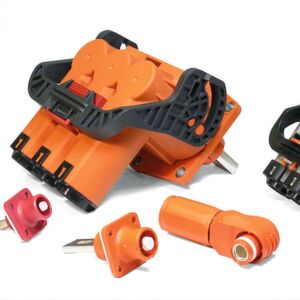

Die Hochleistungssteckverbinder von Amphenol wurden speziell entwickelt, um Ladekabel von Fahrzeugen mit elektrischem Antrieb anzuschließen.
Die Hochleistungssteckverbinder von Amphenol wurden speziell entwickelt, um Ladekabel von Fahrzeugen mit elektrischem Antrieb anzuschließen. (Bild: RS)

RS Components (RS) hat sein Sortiment um Hochleistungssteckverbinder von Amphenol aufgestockt. Der Hersteller hat sie speziell entwickelt, um Ladekabel von Fahrzeugen mit elektrischem Antrieb anzuschließen. Die MSD-Serie von Buchsen und Steckern ist eine sichere Lösung um Elektrofahrzeuge einsatzbereit zu halten. Die Reihe bietet eine werkzeuglose Lösung zum sicheren Trennen eines eingebauten Hochvolt-Batteriepacks und schützt vor Kurzschlüssen. Das Gerät verwendet ein zweistufiges Hebelsystem, um die HVIL-Schaltung (High Voltage Interlock) vor der Kontakttrennung zu öffnen. Alle leitfähigen Hochspannungsflächen an den Buchsen sind gemäß IP2XB berührungssicher. Bei der zweiten neu eingeführten Produktgruppe handelt es sich um Stecker und Buchsen der Serie Excel-Mate HVSL (High Voltage Safety Lock). Eine dritte Serie für Elektromobilitäts-Anwendungen ist die Excel-Mate HVPT-Serie. Schließlich erfüllt der neue Excel-Mate CCS Combo die Norm IEC62196-3 und ermöglicht das Laden von E-Fahrzeugen mit Gleich- oder Wechselstrom.

Mit Hololens vorab die Usability testen

Usability

Mit Hololens vorab die Usability testen

19.02.19 - Head-up-Displays können bisher erst im fertigen Prototypen auf die Benutzerfreundlichkeit getestet werden. Eine neue Software ermöglicht es jetzt, schon in der Konzeptphase Usability mittels VR-Brille zu testen. lesen

Anschlusstechnik für Bahn und Schiff

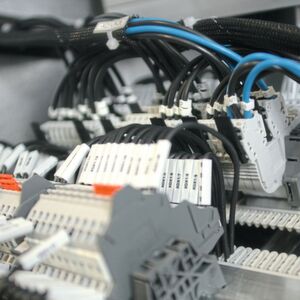

Von der Energieversorgung und Energieverteilung bis hin zur Anbindung und dem Schutz von Signalanlagen erfüllen die Entrelec-Klemmblöcke alle Anforderungen für den Einsatz im Schienenverkehr und auf dem Schiff.
Von der Energieversorgung und Energieverteilung bis hin zur Anbindung und dem Schutz von Signalanlagen erfüllen die Entrelec-Klemmblöcke alle Anforderungen für den Einsatz im Schienenverkehr und auf dem Schiff. (Bild: TE Connectivity)

TE Connectivity (TE) bietet nach der Übernahme des Entrelec-Reihenklemmengeschäfts von ABB ein umfassendes Produktprogramm an Verbindungstechnologien für den Verkehrs- und Transportbereich an. Von der Energieversorgung und Energieverteilung bis hin zur Anbindung und dem Schutz von Signalanlagen erfüllen die Entrelec-Klemmblöcke alle Anforderungen für den Einsatz in rauen Umgebungen des Schienenverkehrs und der Schifffahrt. Hierzu gehören etwa Vibration und Schock (IEC61373), Temperaturschwankungen und korrosive Atmosphären (IEC 60068), Rauchtoxizität (EN 45545, HL3-R22, NFPA 130) und maritime Zertifizierungen (BV Marine, DNV, RINA, RMRS). Für Anwendungen in Schienenfahrzeugen eignet sich die HD-Serie mit ausziehbaren Bolzen. Für die Steuerung und den Schutz von Signal- und Sicherheitsanlagen eignen sich die Klemmblöcke der Serien Fast-On, ADO-System und SNK PI-Spring (Push-in und Feder). Für den Einsatz in Schiffen wiederum die Power-Klemmblöcke des Typs D und die SNK-Schraub-/PI-Spring-Klemmblöcke.

Whitepaper zum 12-V- und 48-V-Bordnetz

Ein Whitepaper von Schurter beschäftigt sich mit der Thematik einer 12-V- und 48-V-Bordnetzspannung.
Ein Whitepaper von Schurter beschäftigt sich mit der Thematik einer 12-V- und 48-V-Bordnetzspannung. (Bild: Schurter)

Die Idee einer höheren Bordnetzspannung ist nicht neu. Bereits in den 1990er-Jahren wurde ein 42V-Konsortium ins Leben gerufen, das sich allerdings nicht durchsetzen konnte. Nun soll alles anders werden. Strom wurde früher in Automobilen nur wenig benötigt. Sie liefen hauptsächlich mechanisch. Heute ziehen Sitzheizung, Komfort- und Assistenzsysteme Strom aus der Batterie. In einem 12-V-Bordnetz müssen somit immer höhere Ströme fließen. Damit es nicht kapituliert, installieren Hersteller nun parallel ein zweites, stärkeres Netz mit 48 V Gleichspannung (48 VDC). Zu diesem Thema bietet Schurter ein Whitepaper, das Sie hier herunterladen können.
