Von einem Gewindetragbolzen, der schnelleren Lastenwechsel als herkömmliche Ringschrauben bietet, über Schwenkspanner für das präzise Spannen und Bewegen von Werkstücken und Lasten, bis zum automatisierten Werkzeugwechsel für Drehmaschinen: die Neuheiten im Bereich Konstruktionsbauteile.

1. Gewindetragbolzen mit höherer Belastbarkeit

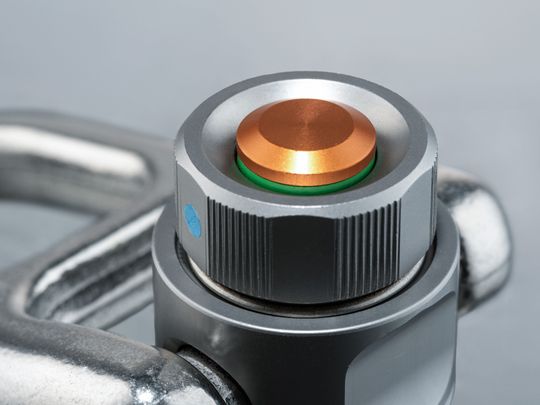

Müssen Bauteile angehoben, transportiert oder positioniert werden, sind Lastaufnahmemittel gefragt, die sich sicher, schnell und unkompliziert einsetzen lassen. Die Gewindetragbolzen von Erwin Halder haben sich hierfür in vielen Anwendungen bewährt. Sie ermöglichen einen schnelleren Lastenwechsel als zum Beispiel herkömmliche Ringschrauben. Mit dem neuen Gewindetragbolzen Plus entwickelt Halder das bewährte System nun weiter und öffnet dabei mit einer Variante dank RFID-Chip den Weg in digitale Prozesse. Zu den Neuerungen zählen unter anderem ein grüner Signalring zur optischen Kontrolle des korrekten Montagezustands und eine seitliche Griffmulde für die einfache Handhabung. Darüber hinaus ist der Gewindetragbolzen Plus für höhere seitliche Belastungen ausgelegt und dank eines Stahllagers auch für höhere Einsatztemperaturen geeignet. Besonders interessant für Anwender, die ihre Prüf-, Wartungs- oder Logistikprozesse digital organisieren möchten, sind die Varianten mit drehbarem Schäkel und integriertem RFID-Chip.
An der Funktionsweise hat sich nichts geändert: Zum Lösen der selbstarretierenden Gewindesegmente am unteren Ende des hochfesten Bolzens muss der Anwender lediglich den orange eloxierten Druckknopf unterhalb des Schäkels betätigen. Dann kann der Bolzen in die vorhandene Gewindebohrung eingesetzt werden. Beim Loslassen des Druckknopfes rasten die Gewindesegmente formschlüssig im Gewinde ein. Für einen sicheren und festen Sitz in der Bohrung benötigt das Trageelement zum Schluss noch zirka eine halbe Umdrehung. Zum Lösen genügt ein erneuter Druck auf den Knopf. Ein Sicherungssteg am Schäkel verhindert dabei das unbeabsichtigte Betätigen des Mechanismus.
AMB 2026: Halle 3; Stand 3C70
