Fördersystem

Schubkettentechnik als Alternative zu Hydrauliklösungen

26.09.2019 | Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

In jedem Serapid-Fördersystem kommt die Schubkettentechnik zum Einsatz. Das rein mechanische Prinzip arbeitet zuverlässig und bringt einige Vorteile gegenüber Hydrauliklösungen mit.

Firmen zum Thema

SERAPID Deutschland GmbH

RUD Ketten Rieger & Dietz GmbH & Co. KG

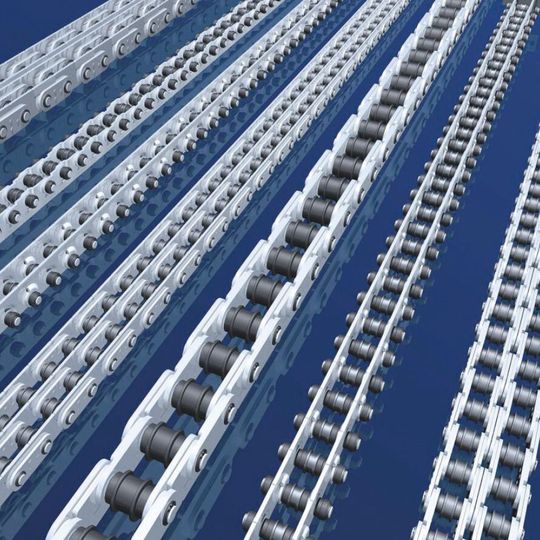

Die Schubkettenmodelle von Serapid umfassen Standardtypen mit maximal 5000 N bis zu maximal 160.000 N Kapazität (je Einzelkette). Spezialausführungen erlauben noch größere Kräfte.
(Bild: Serapid)

Schubketten sind kompakt, einfach zu installieren und umweltfreundlich. Die Technik beruht auf einem rein mechanischen Prinzip, bei dem sich flexibel verbundene, verkettete Elemente unter Last schließen und diese heben und senken. Die Technik erfordert gegenüber einer Hydrauliklösung nur einen minimalen Wartungsaufwand und einen geringeren Energiebedarf.

Einsatzgebiete findet man unter anderem in der Industrie, dem Werkzeugwechsel und der Bühnentechnik. Die Schubkettentechnik arbeitet in jedem System von Serapid. Das Unternehmen erfüllt mit seinen vertikalen und horizontalen Fördersystemen alle Anforderungen des industriellen Einsatzes und bietet ein eigenes Produktprogramm für den schnellen Werkzeugwechsel an jeglicher Art von Presse.

Im Antriebsgehäuse sitzt ein Ritzel, welches in die Zwischenglieder der Kette eingreift und die Kette Glied um Glied bewegt.

Wo Hydraulikzylinder, Spindeln oder Riemen an Grenzen stoßen bzw. die Umwelt belasten, zeigt die Schubkettentechnik vor allem in der vertikalen Bewegung ihre Stärke. Die Glieder der Schubkette greifen form- und kraftschlüssig ineinander und schließen sich unter Vorwärtsdruck zu einem expandierenden starren Stock, der die Last schiebt oder nach oben drückt.
