Was ist ein Hydraulikzylinder? Definition, Funktion und Anwendungsbeispiele

| Redakteur: Katharina Juschkat

Hydraulikzylinder erzeugen durch eine lineare Bewegung Kraft und finden in vielen modernen Fahrzeugen und Maschinen Verwendung.

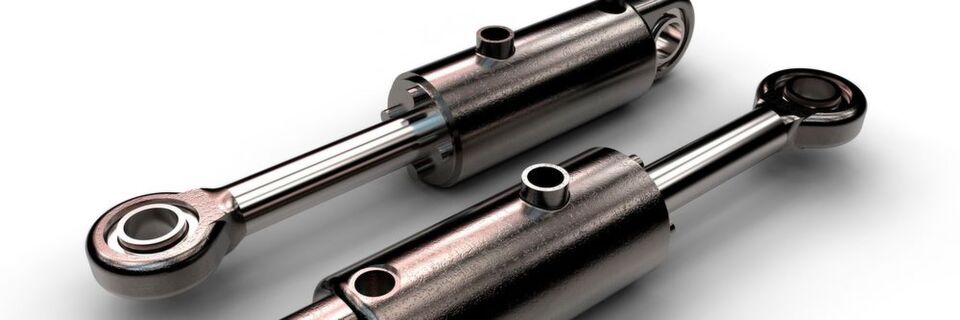

Hydraulikzylinder erzeugen durch eine lineare Bewegung Kraft und finden in vielen modernen Fahrzeugen und Maschinen Verwendung. (Bild: ©Ildar - stock.adobe.com)

Hydraulikzylinder finden Einsatz in modernen Maschinen und Fahrzeugen und sind wichtiger Bestandteil der Fluidtechnik. Wir zeigen, wie sie funktionieren, welche Unterschiede es gibt und welche Vor- und Nachteile sie bieten.

Definition: Was ist ein Hydraulikzylinder?

Ein Hydraulikzylinder fällt in den Bereich der Antriebstechnik. Er erzeugt Linearbewegungen und ist daher innerhalb hydraulischer Systeme ein unverzichtbares Element. Ein Hydraulikzylinder wandelt mit einem flüssigen Medium wie Öl oder Wasser hydraulische Energie in mechanische Energie um.

Wie funktioniert ein Hydraulikzylinder?

Bei einem Hydraulikzylinder geht es um die Erzeugung von Kraft. Diese wird gewonnen, indem innerhalb des Hydraulikzylinders Energie, die aus dem von einem hydraulischen Druckspeicher gelieferten Medium bezogen wird, in eine geradlinige, steuerbare Kraft umgewandelt wird.

Wie ist ein Hydraulikzylinder aufgebaut?

Hydraulikzylinder sind durch eine lineare Bewegung charakterisiert. Daher werden sie manchmal auch als Linearmotor bezeichnet. Ein Hydraulikzylinder setzt sich aus zwei Hauptbestandteilen zusammen: einem Kolben und dem Rohr des Hydraulikzylinders. Das Rohr ist durch den Zylinderboden und auf der gegenüberliegenden Seite durch einen Zylinderkopf verschlossen. Durch den Zylinderkopf steht die Kolbenstange etwas nach außen vor, die für die Verbindung mit dem Kolben sorgt. Der Kolben selbst ist abgedichtet und verfügt über die sogenannten Führungsringe, die im Inneren des Zylinders für die Aufteilung in die untere Druckkammer und die obere Zugkammer sorgen.

Daneben finden sich verschiedene Ventile und Vorrichtungen, die für Dämpfung verantwortlich sind. Neben den Zylindern mit Kolbenstange existieren auch Modelle ohne Kolbenstange. Diese lassen sich sehr platzsparend einsetzen und verfügen trotz der geringen Größe über eine relativ große Hublänge. Um eine komplette Hydraulikanlage zu installieren, sind weitere Elemente erforderlich. Hydraulikzylinder lassen sich anhand ihrer Konstruktionsart in einfach- und doppeltwirkende Zylinder unterscheiden. Der Teleskopzylinder und der Tauchkolbenzylinder zählen zu den einfachwirkenden Hydraulikzylindern. Differentialzylinder, Gleichlaufzylinder, Iso-Normzylinder und Tandemzylinder zählen zu den doppeltwirkenden Hydraulikzylindern.

Einfachwirkender Hydraulikzylinder

Ein einfachwirkender Zylinder ist nur in der Lage, sich aktiv in eine Richtung zu bewegen. Das liegt daran, dass er nur an einer Seite über einen Anschluss für die Hydraulikflüssigkeit verfügt. Der einfache Zylinder kann sich durch eine passive Bewegung auf unterschiedliche Arten wieder in seine Position zurückbewegen. Zum Beispiel durch sein Eigengewicht, eine Fremdkraft in Form eines Federrückzuges oder durch direkte äußere Einwirkung wie das Gewicht eines Fahrzeuges, das dafür sorgt, eine Hebebühne wieder abzusenken. Hier ist noch einmal zwischen Teleskop- und Tauchkolbenzylinder zu unterscheiden:

Teleskopzylinder: Ähnlich wie bei dem Namensgeber Teleskop sind bei einem Teleskopzylinder die Zylinder ineinander verschachtelt. Durch sukzessives Auseinanderbewegen der einzelnen Zylinder wird der gesamte Hydraulikzylinder immer länger. Das führt, im Vergleich zur Baugröße, zu einer relativ langen Hublänge.

Tauchkolbenzylinder: Beim Tauchkolben- oder Plungerzylinder sind Kolben und Kolbenstange vereint. Ein innerer Anschlag verhindert ein zu weites Ausfahren aus dem Zylinder selbst. Diese Modelle sind sehr beliebt, da sie durch die einfache Konstruktion sehr preisgünstig sind und zudem universell zum Einsatz kommen können.

Doppeltwirkender Hydraulikzylinder

Ein doppeltwirkender Zylinder verfügt über zwei Anschlüsse für Flüssigkeit. Er ist daher in der Lage, sich durch Vorschub-und Rückschubbewegung aktiv in zwei Richtungen zu bewegen. Der Kolben und die Kolbenstange bilden beim doppeltwirkenden Hydraulikzylinder ein Bauteil. Allerdings ist die Fläche auf der Seite des Kolbens deutlich größer als die am Ende der Kolbenstange liegende Ringfläche. Das führt zu einem langsameren Ein- und Ausfahren des Zylinders. Da dieser Hydraulikzylinder kontrolliert in zwei Richtungen verschoben werden kann, kommt er gerne bei Baumaschinen oder in der Fördertechnik zum Einsatz. Diese Bauweise ist auch als Differenzialzylinder bekannt. Oft werden die Begriffe doppeltwirkender Zylinder und Differenzialzylinder synonym verwendet.
