Usitringe Schraubstellen nach Hygienic Design ausführbar

Redakteur: Jan Vollmuth

Mit der Kombination aus hygienischen Usitringen von Freudenberg Sealing Technologies sowie auf Hochglanz polierten Spezialschrauben und Hutmuttern von Novonox sind erstmals komplette Schraubverbindungen nach Hygienic Design ausführbar.

Firmen zum Thema

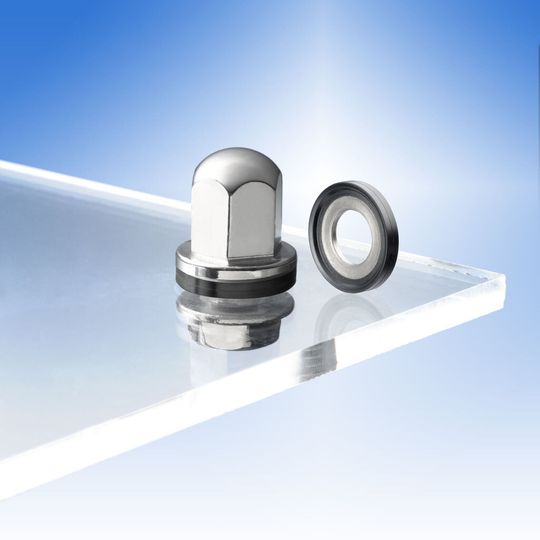

(Bild: Freudenberg)

Mit dem Hygienic Usit – so der Name der neuen Lösung – hat Freudenberg Sealing Technologies Process Seals den ersten Schritt zu völlig neuen Hygienestandards für Schraubstellen in der Lebensmittel-, Getränke-, chemischen sowie pharmazeutischen Industrie entwickelt.

Mit der innovativen Kombination aus EHEDG konformen Spezialunterlegscheiben – den Usitringen - und NovoNox Spezialschrauben lässt sich die Gefahr der Verkeimung nun auch an allen Schraubstellen von Hygieneanlagen und -apparaten sicher ausschließen.

Bildergalerie

Gemäß Hygienic Design entwickelt

Der von Freudenberg gemäß Hygienic Design entwickelte Hygienic Usit ist außendichtend, schließt sauber den Bereich zwischen der Schraube und der Oberfläche für jegliche Art äußerer Einflüsse und schützt so im Bedarfsfall auch das Produkt zuverlässig. Die Bauform eines Usit-Rings mit außen anvulkanisiertem, trapezförmigem, gummi-elastischem Dichtwulst minimiert Toträume für Ablagerungen. Der Dichtwulst ist aus 70 EPDM 291 gefertigt, welches konform zu FDA und EU VO 1935/2004 sowie unbedenklich nach USP Class VI (121 °C) ist.

Speziell auf diese Freudenberg-Entwicklung abgestimmt hat Novonox die dazu passenden Befestigungsmuttern und Schrauben konzipiert. Gemeinsam wurde eine Hygienelösung für Schraubstellen entwickelt, bei der die trapezförmige Kontur des Usit-Dichtwulstes mit der Bundauflage der Schraube einen Formschluss bildet und so eine optimierte Abdichtung aufbaut.

Dichtwulst bleibt beim Anziehen der Schraube unbeschädigt

Diese Spezialschrauben weisen zudem keinerlei scharfkantige Grate, Ziehriefen, keine unebenen Kopfauflagen und keine Prägungen am Kopf auf. Dadurch ist sichergestellt, dass der Dichtwulst mit dem Anziehen der Schraube nicht beschädigt wird. Außerdem sind die Spezialschrauben komplett auf Hochglanz mit einer mittleren Rauhtiefe von Ra < 0,2µm bis max. Ra 0,04 µm poliert.

Durch die Kombination aus Hygenic Usit, ebener Bundauflage der Schrauben, polierten Oberflächen und gerundeten Schrauben- und Mutternecken wird an der gesamten Schraubstelle ein Höchstmaß an Hygiene erreicht. Verschmutzungen können weder anhaften noch eindringen. Damit ist die Gefahr des Verkeimens nun auch für Schraubstellen auf ein Mindestmaß reduziert.

Der Hygienic Usit ist speziell für Sechskantschrauben mit Flansch nach DIN EN 1665 ausgelegt und als Standard in den Nenngrößen M5, M6, M8, M10, M12 und M16 definiert. NovoNox liefert die dazu passenden Schrauben ebenfalls in den Größen M 5 bis M 16. Weitere Abmessungen sind auf Anfrage möglich. (jv)
